CAD图纸空间图形转模型空间时为什么会跑位?

时间:2018-04-23 10:21作者:图纸之家点击:

今天群里有人问了这样的问题,其实以前我也没有注意过这个问题,后来研究了一下发现了原因,现学现卖,分享给大家。

关于布局和模型转换的命令:CHSPACE之前介绍过,这里就不再介绍了,如果想了解,请看一下公众号相关文章。

CAD中如何将图形从布局转换到模型中?

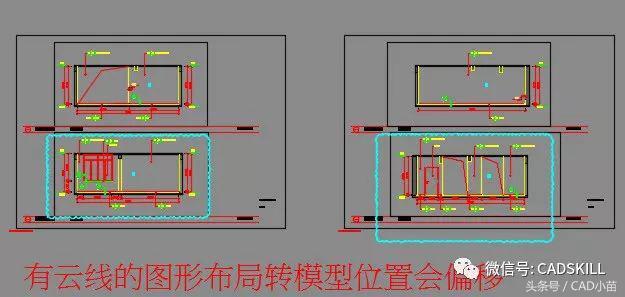

下面就用网友的例子来看一下为什么在将布局中图纸空间的图形转换到模型空间时会跑位。

打开图纸,可以看到布局空间中有多个视口,如下图所示。

CAD图纸空间图形转模型空间时为什么会跑位?

下面我就先重现一下转换后图形跑位的操作过程。

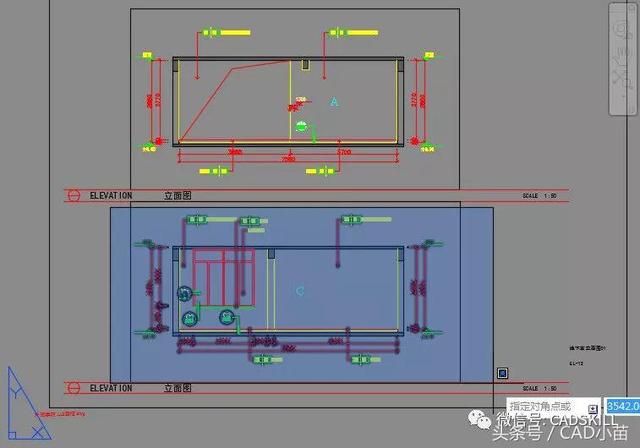

找一个用云线标记的视口,将云线删除,框选此视口上在图纸空间的图形,如下图所示。

CAD图纸空间图形转模型空间时为什么会跑位?

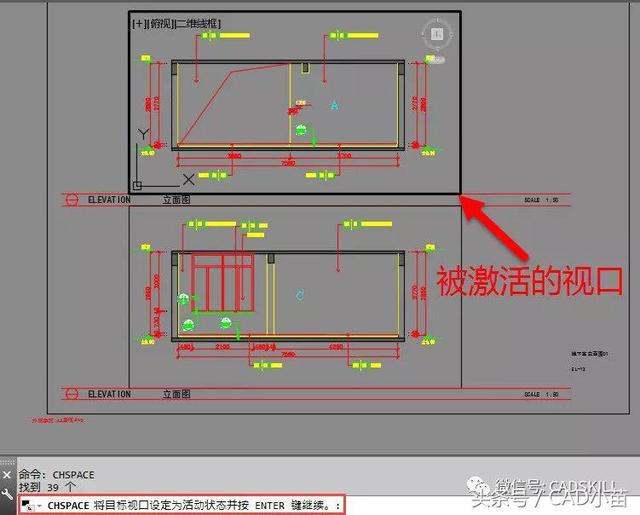

输入CHSPACE命令后回车,注意看命令行提示和激活的视口,如下图所示。

CAD图纸空间图形转模型空间时为什么会跑位?

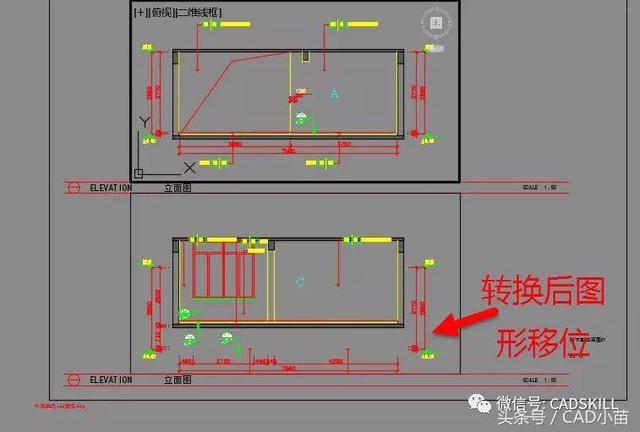

旋转转换的是下面视口上的图形,肯定希望转换后图形按照下面视口显示的效果摆放图形,但默认激活的却是上面的视口(视口边界被加粗表示被激活),此时如果直接回车完成转换,就会发生图形偏移,如下图所示。

CAD图纸空间图形转模型空间时为什么会跑位?

其实原因就是这么简单:

在转换的时候没有激活正确的视口!

之所以默认激活的视口不对,是因为上一次操作过上面的视口,软件默认激活了上次的视口。

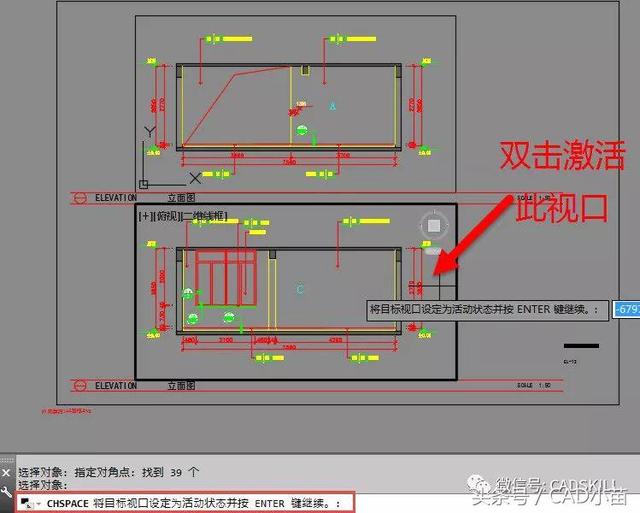

解决办法也很简单,就是在转换时不着急按回车,注意观察一下激活视口是否正确,如果不正确,直接双击转换图形下面的视口后再回车,如下图所示。

CAD图纸空间图形转模型空间时为什么会跑位?

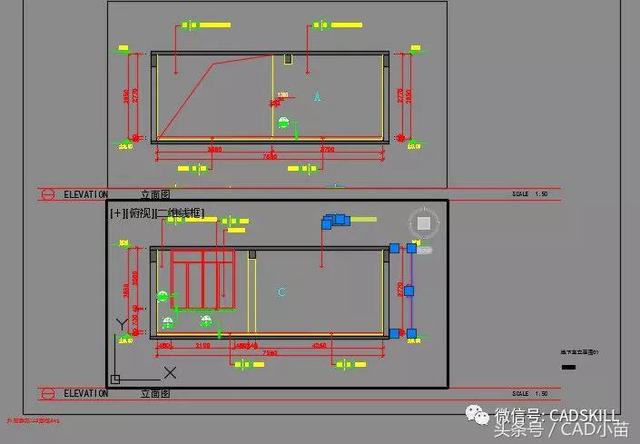

将视口改对后再回车,这次转换就会不有问题了,如下图所示。

CAD图纸空间图形转模型空间时为什么会跑位?

通过这个例子提醒我们在用CHSPACE从图纸空间往模型空间转换的时候需要注意:

1、转换的时候要注意观察激活的视口视口正确,如不正确要及时调整。

2、如果有多个视口,每个视口上都有图形要转换,不能一次转换,必须分别进行转换。

之前写介绍CHSPACE功能文章的时候,布局就放了一个视口,所以也就没有发现这些问题,看来很多问题和技巧都是在实际使用过程中才能发现。希望大家发现了什么问题和技巧也可以及时分享给我。

更多CAD使用技巧请关注我的头条号或公众号

CAD图纸空间图形转模型空间时为什么会跑位?
