CAD引线为什么左右效果不同?多重引线样式应如何设置?

时间:2018-04-28 13:16作者:图纸之家点击:

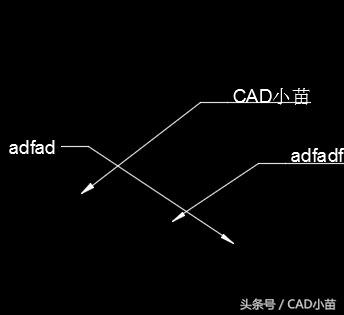

昨天有人在群里问:引线在同一个样式下,一个标左边一个标右边,怎么出来的效果不一样呢?

CAD引线为什么左右效果不同?多重引线样式应如何设置?

我当时看到后简单地认为左右可能就应该不一样,试过后才知道了问题不是我想的那样。

大家现在用的基本都是多重引线,多重引线有专门的样式设置:多重引线样式MLEADERSTYLE。

之前公众号发过介绍多重引线的文章,但中间并没有详细介绍多重引线样式的设置,这里我们就带这个问题来看一下多重引线样式的一些重要参数。

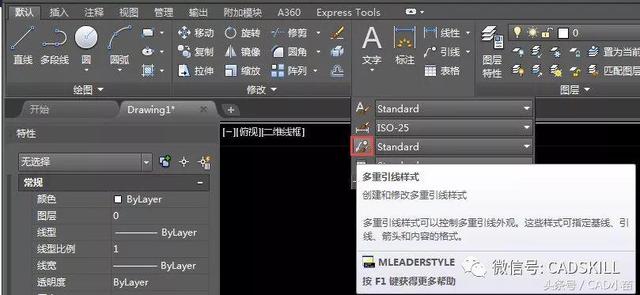

如果使用经典界面,在格式菜单就可以找到多重引线样式,在RIBBON界面中它隐藏在注释面板的滑出式面板中,如下图所示。

CAD引线为什么左右效果不同?多重引线样式应如何设置?

多重引线样式管理器

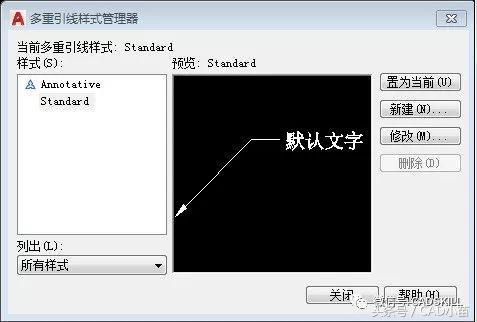

多重引线样式管理器跟标注样式管理器类似,如下图所示。

CAD引线为什么左右效果不同?多重引线样式应如何设置?

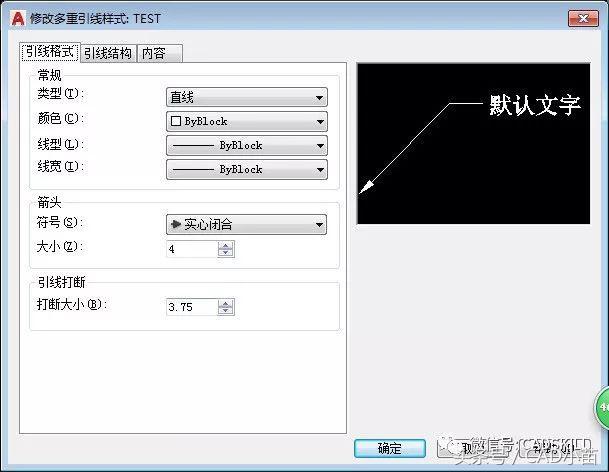

单击新建按钮可以创建新的样式,选择一种样式单击修改,可以修改样式参数,弹出的对话框名称不同,但内容是一样的,如下图所示。

CAD引线为什么左右效果不同?多重引线样式应如何设置?

设置引线格式

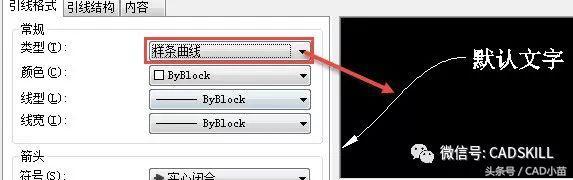

第一个是引线格式选项卡,可以设置线和箭头及折断线的参数。跟普通标注不同的是类型,引线不仅可以是直线,还可以设置用样条曲线当引线,如下图所示。

CAD引线为什么左右效果不同?多重引线样式应如何设置?

设置引线结构

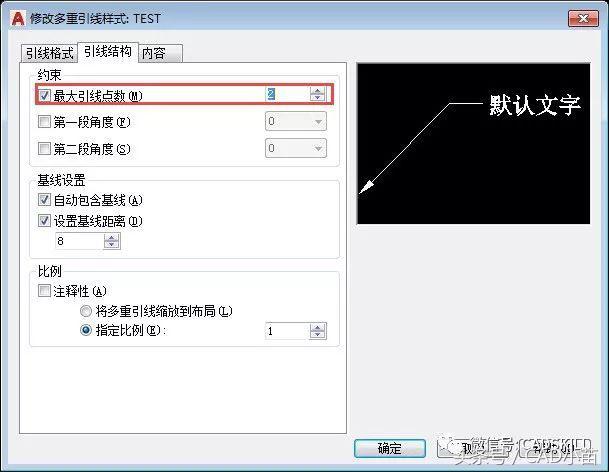

第二个是引线结构选项卡,可以设置引线的夹点数,各条线的角度,连接文字的基线长度,注释性。

CAD引线为什么左右效果不同?多重引线样式应如何设置?

默认设置下引线有两段,一条带箭头的直线和连接文字的基线。我们可以通过增加夹点数来增加引线的直线段数、也可以不要基线。当引线用样条曲线的时候,就没有基线了,所以基线选项选项也会被禁用。

设置引线内容的格式

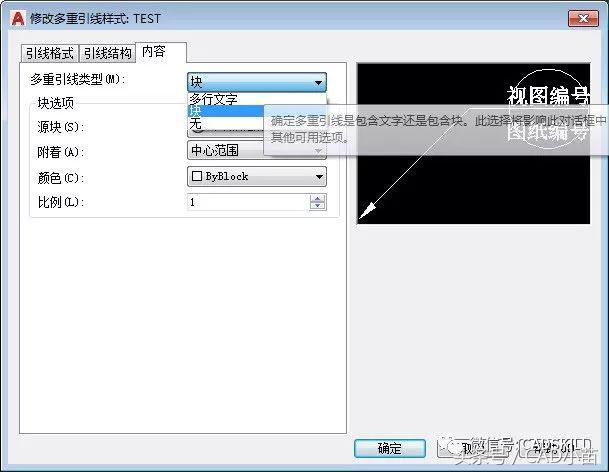

内容选项卡中可以根据设定的内容类型来设置相关的参数,通常引线的内容都是多行文字,但也可以使用图块作为引线的内容,如下图所示。

CAD引线为什么左右效果不同?多重引线样式应如何设置?

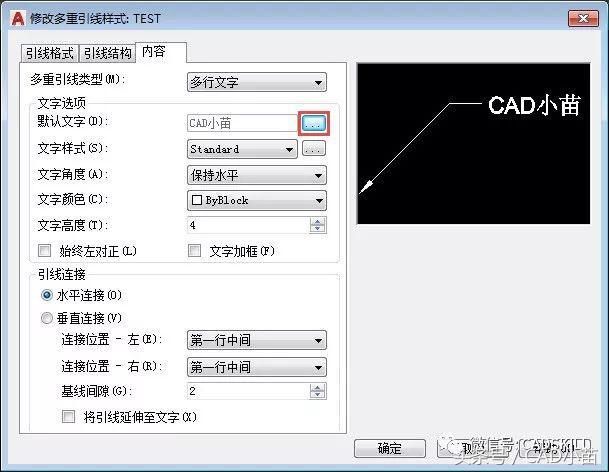

更多的时候还是使用的多行文字,文字的一些基本格式参数,如文字样式、角度、颜色等一目了然。这里比较特殊的一个设置是“默认文字”,无法直接在对话框输入,需要单击后面的按钮到图面上去写。

CAD引线为什么左右效果不同?多重引线样式应如何设置?

这里修改的不仅是对话框右侧显示的样例文字,当我们创建引线的时候还会询问是否覆盖默认文字,如果要输入的文字跟默认文字相同,直接选择否就不需要再输入了,如下图所示。

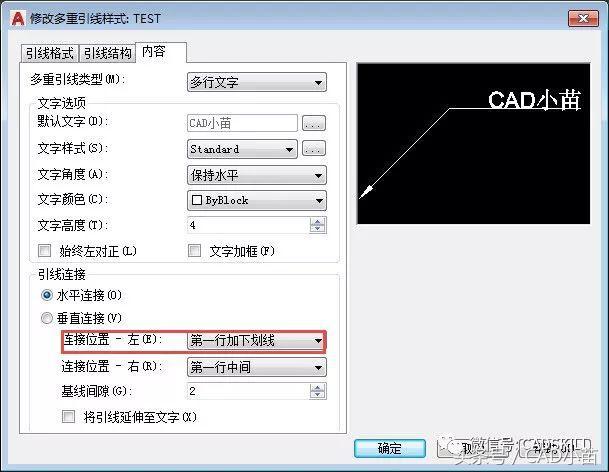

引线连接位置的设置左、右是分开设置的,这也就是导致出现网友所说现象的原因,因为他只将其中一个设置修改成了“第一行添加下划线”,如下图所示。

CAD引线为什么左右效果不同?多重引线样式应如何设置?

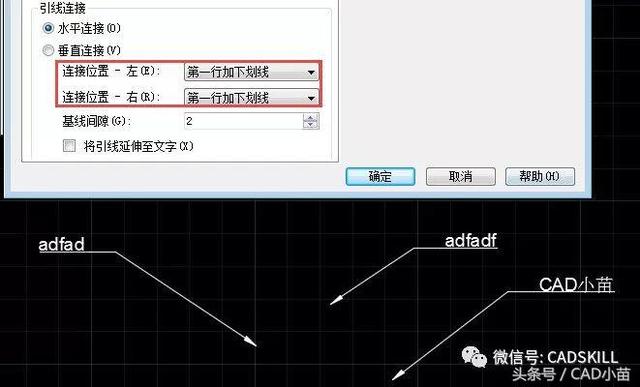

如果想要左右两侧都是同样的效果,就需要将两个连接位置都设置成加下划线,如下图所示。

CAD引线为什么左右效果不同?多重引线样式应如何设置?

这里面还有一些参数,如水平连接、垂直连接,直接设置一下,看右侧示意图的效果就能大致了解其作用了,这里就不再一一介绍了。

之前我也没有注意左右连接设置分开,而且会对画图有这种影响。文字、标注、引线这些图形出了问题,首先要看使用的样式,然后从样式上去找问题和解决方法。

更多CAD使用技巧请关注CAD小苗的头条号或公众号。
