老师傅教你如何看CAD建筑图纸 看完秒懂

时间:2018-01-23 11:00作者:图纸之家点击:

建筑施工图是建造精美建筑的关键,平时看见很多令人惊艳的建筑,如果你是一个CAD工程师,那么一定非常好奇每一个精美建筑的结构。本篇教你如何一步步看CAD建筑图纸。

老师傅教你如何看CAD建筑图纸 看完秒懂

在建筑施工图中,我们可以查看规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。建筑施工图包括施工图首页、总平面图、各层平面图、立面图、剖面图及详图。

第一步,了解概况

在制图的书中可以了解制图的基本知识,先看现场平面布置图,了解工程概况及周围建筑对该工程的影响。

一般看图纸都是跟进俯视图和前视图来看,建筑一般是平面图,则需要弄清楚各建筑的图样,如路基等基本建筑图形,了解图上的图样分别表示什么,模型和平面图有一定的区别,这就需要满满积累了。

第二步,识图。

1.查看施工组织,施工结构图和建筑图,了解工程施工情况,两图结合看,即可整体了解工程概况。

2.了解整体后,就需要详细结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。

3.结构图需要从轴线尺寸看,如剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。

4.梁、板等原位标高是否正确,卫生间板面是否标注详细,沉降缝处的结构处理是否合适,楼梯的做法是否详细,各种洞口的详细做法。

5.建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。建筑做法是否合理,防水材料,涂料,瓷砖等

老师傅教你如何看CAD建筑图纸 看完秒懂

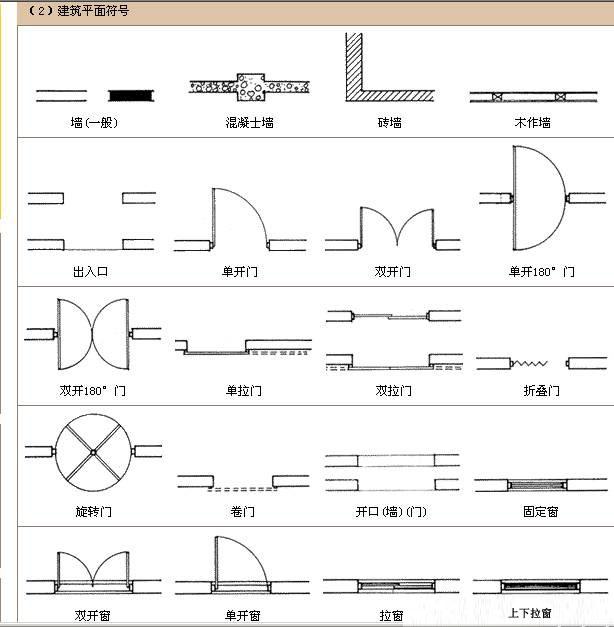

第三步,建筑图纸符号

了解各种图块示意什么设备装置、各个代号代表了什么介质,按照这个顺序,多看几张图就习惯了。

在建筑设计图中:

1、柱

Z--柱

GZ--构造柱

KZ--框架柱

KZZ--框支柱

XZ--芯柱

QZ--剪力墙上柱

2、剪力墙

YDZ--约束边缘端柱

YAZ--约束边缘暗柱

YYZ--约束边缘翼墙柱

YJZ--约束边缘转角墙柱

GDZ--构造边缘端柱

GAZ--构造边缘暗柱

GYZ--构造边缘转角墙柱

AZ--非边缘暗柱

FBZ--扶壁柱

Q--墙

LL--连梁(无交叉暗撑,钢筋)

LL(JA)--连梁(有交叉暗撑)

LL(JG)--连梁(有交钢筋)

AL--暗梁

BKL--边框梁

JD--矩形洞口

YD--圆形洞口

3.梁

L--梁

LL--连续梁

QL--圈梁

JL--基础梁

TL--梯梁

DL--地梁

KL--楼层框架梁

WKL--屋架框架梁

KZL--框支梁

L--非框架梁

XL--悬挑梁

JZL--井字梁

GL--过梁

QL--圈梁

DL--地梁

4.板

B--板

KB--空心板

YKB-预应力空心板

WJ--屋架

LT--檩条

GJ--刚架

m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。

老师傅教你如何看CAD建筑图纸 看完秒懂

第四步,建筑图纸审查要点

1.在工程开始前,我们需要识图、审图,图纸会审等。因此要提前掌握一些要点,如识图、审图的一般的流程是先熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。

2.然后熟悉拟建工程的功能,图纸到手后,先了解工程的功能,再联想一些基本尺寸和装修,特别是尺寸一定满足生产的需要。

3.最后识读建筑说明,熟悉工程装修情况。

熟悉、审查工程平面、立面尺寸等,检查施工图中容易出错的地方有无出错,如检查砖墙下是否有梁,结构平面中的梁,在梁表中是否全标出了配筋情况等。

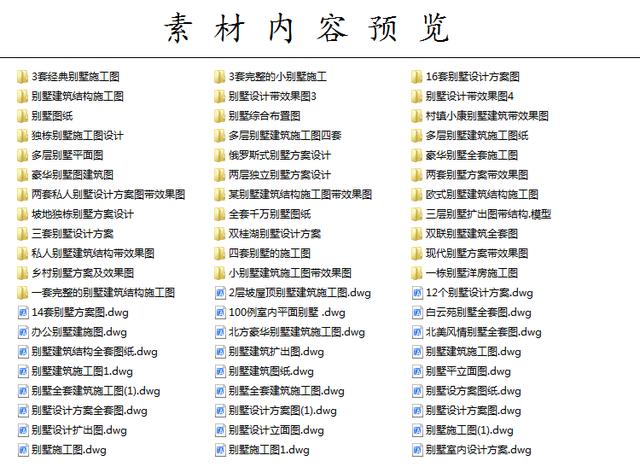

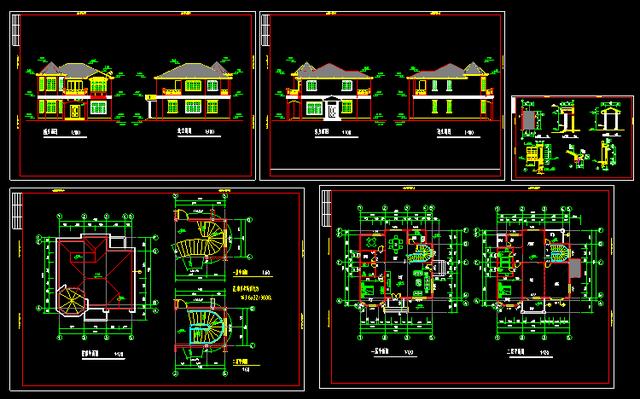

百套建筑设计施工CAD图纸获取https://www.xunjiecad.com/tag/cadshigongtu请在百度搜索中输入迅捷CAD图库,然后在迅捷CAD编辑器的每日一图中搜索即可。
