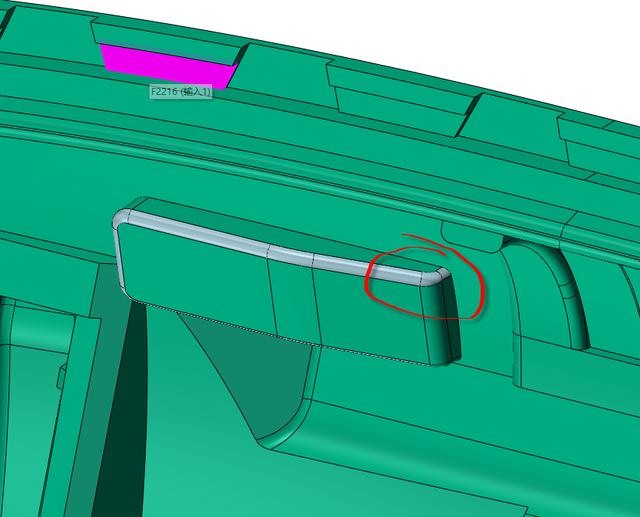

破面修复是产品工程师无法回避的问题，特别在一些OEM公司，客户发送来的设计图纸格式非常多样，难免会出现破化的产品图。因此，在前期报价到模具设计及CAM编程加工都涉及到补破面的工作，而一些变形严重的面更是让工程师头疼（如图1）。

图1

怎么才能对破面快速修复出质量好的面呢？下面介绍一个中望3D的补破面的小巧门。导入产品图后，我们要先找到出现破面的地方。对此，中望3D提供了2种方法去帮助工程师定位破面的地方。

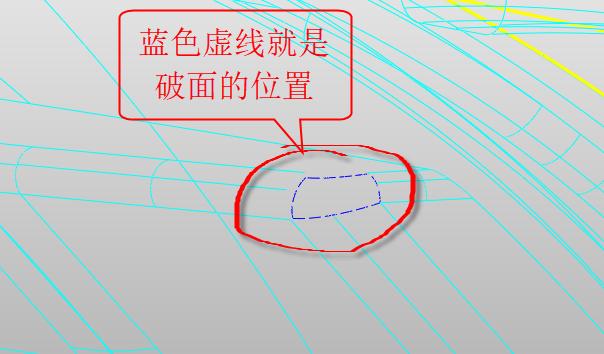

一、通过切换到线框模式（CTRL F可以快速实现线框和着色显示的切换），具体见图2蓝色虚线就是有破面的地方。

图2

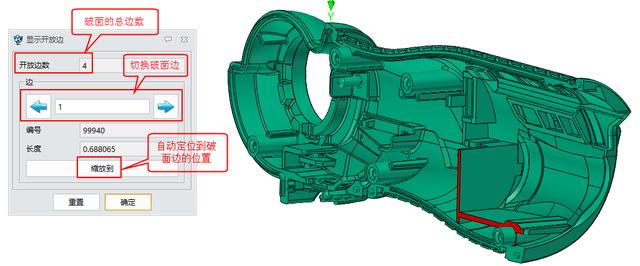

二、通过修复模块里的显示开放边功能，自动定位到破面的地方，具体操作如图3、图4。

图3

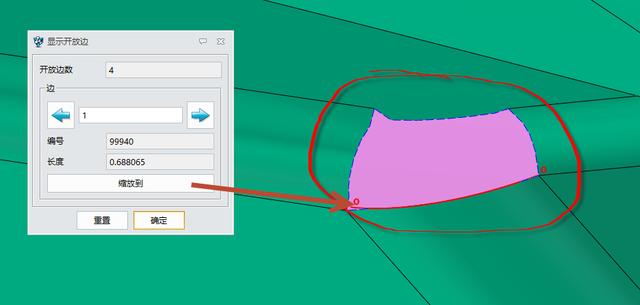

缩放定位后的效果：

图4

找到破面的位置后就可以开始进行修复工作了：

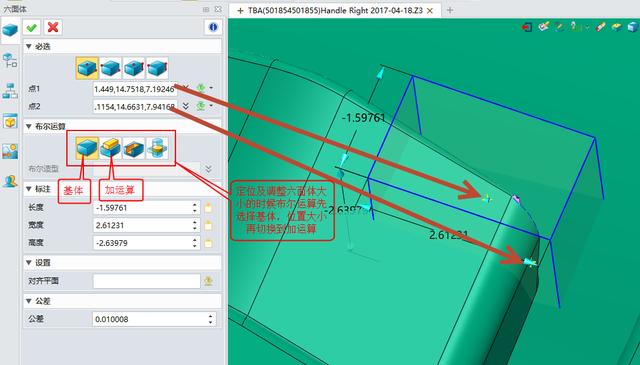

首先，在破面变形的位置创建一个六面体，大小覆盖变形的面就可以，如图5。

图5

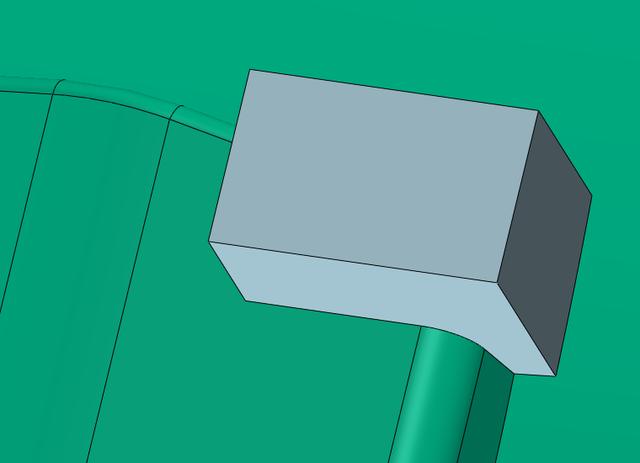

下图是布尔加六面体后的效果（图6）：

图6

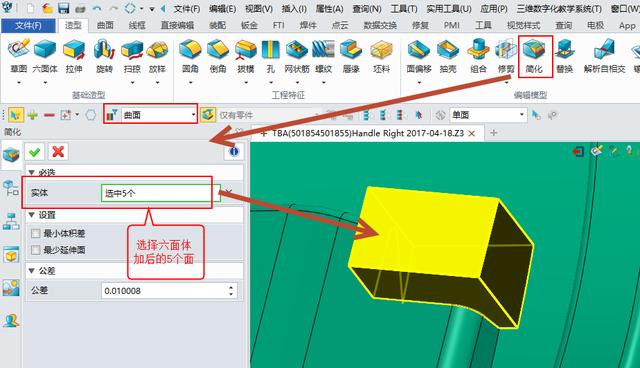

其次，接下来使用造型模块的简化功能，如图7。

图7

简化后的效果，见图8：

图8

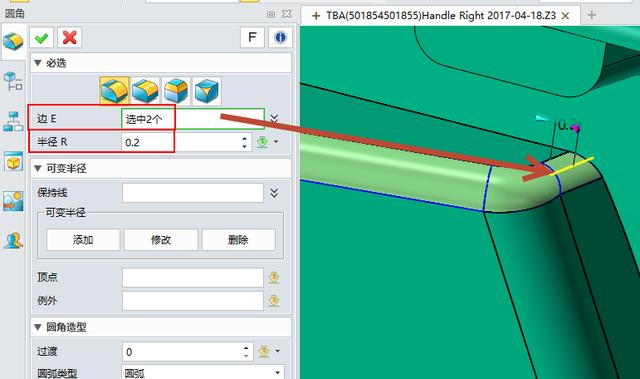

最后，根据原来圆角大小用倒圆角来还原原来倒圆角，如图9示：

图9

到此破面已经完美修复，见图10：

图10

以上介绍的修补破面的方法，实际上是用到了中望3D混合建模功能，它支持面体与实体之间做布尔运操作，从而可以免除很多需要做面才能修复的麻烦，而且出来的效果更好更快捷。
