CAD中虚线为什么显示为实线,应该怎么办?

时间:2018-02-01 11:34作者:图纸之家点击:

在CAD线型文件中通常只定义一个线型单位的长度,但由于图纸尺寸差别很大,在不同图纸中要显示虚线效果,需要把线型单位放大或缩小,就需要设置线型比例。线型比例过大或过小都可能使虚线显示为实线,比例过大,

在网上经常有人问这个问题:明明我将线型设置成了虚线,为什么看上去还是实线呢?

这种情况其实很普遍,原因和解决方法也不难。

CAD中虚线为什么显示为实线,应该怎么办?

了解线型定义

为了更清楚地知道问题产生的原因,我么可以打开线型文件,看看线型到底是怎么定义的。

在CAD安装目录下搜一下*.lin,找到acadiso.lin后(其他CAD文件名略有不同,如浩辰CAD是gcadiso.lin),用记事本打开,如下图所示。

CAD中虚线为什么显示为实线,应该怎么办?

我们看到每个线型定义通常是两行,第一行*号后面是名称、描述及样例,第二行A后面则是线型的定义,正数表示实线、0表示点,负数表示空格,我们看到CENTER线型的定义是

*CENTER,Center ____ _ ____ _ ____ _ ____ _ ____ _ ____A, 31.75, -6.35, 6.35, -6.35

表示中心线的一个单元由两段分别长31.75和6.35的实线和两段6.35长的空格组成,也就是说中心线的一个单元是50.8。

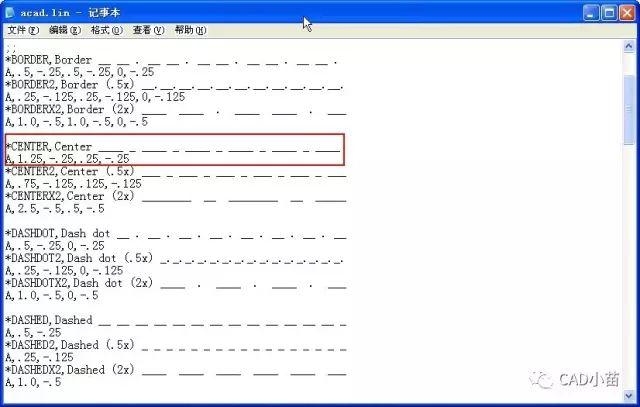

在同一目录下还有一个acad.lin文件,我们也可以打开看一下,如下图所示。

CAD中虚线为什么显示为实线,应该怎么办?

我们可以看到这里面的线型跟acadiso.lin里面的差不多,只是相同名称线型的单元长度差很多,例如CENTER线型的定义是

*CENTER,Center ____ _ ____ _ ____ _ ____ _ ____ _ ____A,1.25,-.25,.25,-.25

这个单元的总长是2,跟前面的50.8正好差了25.4倍,我想大家都应该知道了,这就是毫米和英寸之间的比例,acad.lin是以英寸为单位定义的线型,而acadiso.lin是以毫米为单位定义的线型。

为什么虚线会显示为实线?

我们对线型的定义有一定了解后,对于虚线为什么会显示为实线就好理解了。虚线显示为实线有两种可能:

一、线太短,长度小于一个线型单元。

二、线太长,当线正常显示到视图中时,一个线型单元在视图中太小,导致空格的尺寸小于一个像素,直接被忽略。

比如我们使用公制的线型文件中的CENTER线型,如果线的长度小于50,就会显示为实线,如下图所示。

比如使用同样的CENTER线型,线的长度是9000甚至更大,而且可以完全显示在视图中时,同样会显示为实线,如下图所示。

这种状况下,我们将局部放大,应该可以看到确实是虚线,如下图所示。

虚线显示为实线的解决方法?

图形实际长度不能轻易改变,线型的定义不能随意修改,要想让我们的图形正常显示为虚线,应该怎么办呢?

方法很简单,就是改线型比例。线型比例就是在图中将单元长度放大或缩小一定的倍数,可以修改整张图使用的线型全局比例,也可以单独修改某个图形的线型比例,这个取决于实际的需求。

修改全局比例

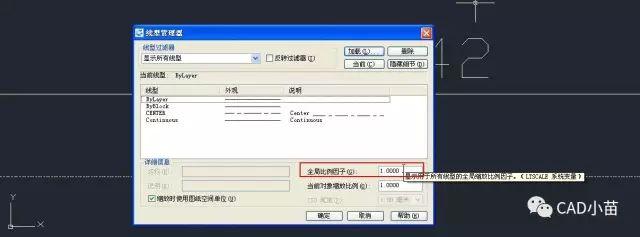

所谓全局比例,就是应用到图中所有对象的比例,设置方法有两种,一种是直接输入命令LTSCALE,一种是在线型管理器中直接输入全局比例,如下图所示。

CAD中虚线为什么显示为实线,应该怎么办?

有人知道要修改线型比例,但到底修改成多大才合适呢?

这个并没有明确的规则。如果你是公制的图纸,使用的是软件自带的公制线型,原则上可以参照这样的规则来设置全局比例,如果我们要按1:100打印,可以先将线型全局比例设置为100,然后在根据实际效果去调整。

如果对打印图纸上线型单元长度有明确的要求,我们也可以精确地计算出比例来,比如CENTER线型的单元长度是50.8,如果打印出来要求每个单元是25.4,打印比例是1:100,那线型比例就要设置为25.4/50.8*100=50。

修改对象的线型比例

因为线型定义的单元长度并不完全统一,有时不是所有线型都可以使用相同的比例,因此有时需要单独修改图形的线型比例。对象实际的线型比例等于全局比例乘上对象自身的线型比例,比如全局比例设置100,对象自己的线型比例设置2,那么对象的线型单元长度就会被放大200倍。

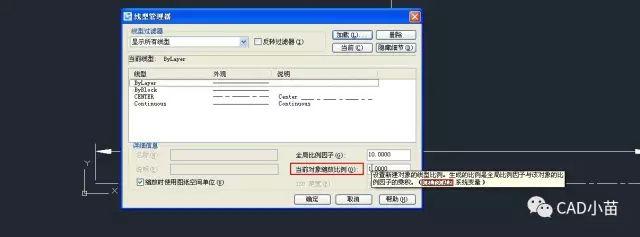

修改对象线型比例的方法有两种,一种是在绘制图形前在线型管理器里设置:当前对象缩放比例,如下图所示。

CAD中虚线为什么显示为实线,应该怎么办?

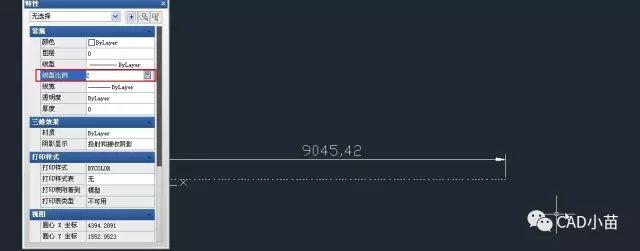

还有一种是在图形创建后,在特性面板(CTRL 1)中修改,如下图所示。

CAD中虚线为什么显示为实线,应该怎么办?

小结

当我们遇到问题时,如果能弄清楚原因,就更清楚如何解决了。

线型单元长度是固定的,不可能适用于各种长度的线,只需根据需要设置线型比例。

如果感兴趣,可以认真看看线型文件中的各种线型定义,尤其是后面的带符号和文字的复杂线型。

在绘制公制图纸时,不要使用英制的线型。默认加载的线型文件是由测量单位MEASUREMENT决定的,设置为1或0分别对应的是公制和英制。

此技巧适用AutoCAD、浩辰CAD等类似的CAD软件。
