120平方米新农村二层自建房屋设计图纸大全14x9米

图纸编号:E825 占地面积:120平方米(尺寸/户型可定制)
一月销量: 套,
建筑结构:砖混结构
限时促销:588元 原价998元
推荐等级:★★★★★
发布时间:2016-02-02
官方网站:https://tuzhizhijia.com 主体造价:15万以内(仅供参考)
软件介绍

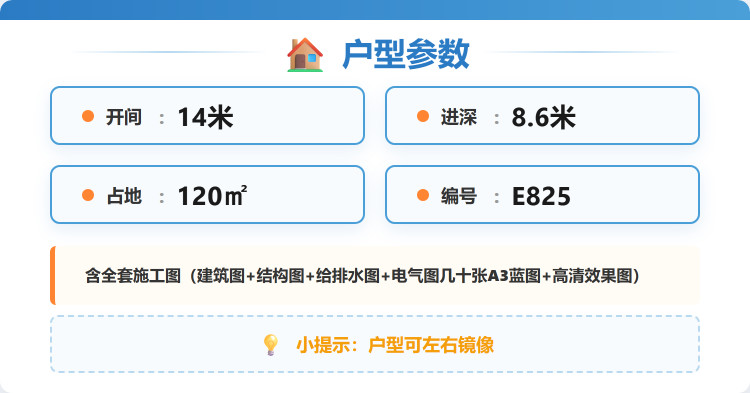

 占地尺寸:面宽14米x进深8.6米

占地面积121.9平方

建筑总面积/总层高:224.2平米(不含入户平台、阳台、露台)/总高8.4米,屋檐口高6.4米

施工图(建施图、结施图、水电图)共38张,效果图7张。

建施图指(建筑说明、每层平面图、各面立面施工图、以及剖面图、门窗、节点详图等)11张

结施图指(结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸)9张

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)7张

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)11张

平面功能介绍:

一层:两室两厅一厨一卫一楼梯一堂厅(玄关)

门廊(7.35㎡)进门前面中间玄关左(堂厅)(19.2㎡)右客厅(20.1㎡),进门前面左边卧室(17.6㎡),客厅右边厨房餐厅(7.7/10.5㎡)右边后面储物间(7.7㎡),后面中间左楼梯/右卧室(12.5㎡/14.4㎡),左边后面卫生间(7.8㎡)以上均为单空间建筑面积。

二层:四室一书房一楼梯一阳台一露台

前面中间上书房(12.95㎡)客厅上卧室一(14.4㎡)卧室一前面阳台(4.63㎡),前面左边卧室(17.6㎡),右边前面露台(24.7㎡)右边后面卧室二(11.1㎡),后面中间左楼梯/右卧室(12.5㎡/14.4㎡),过道(12.5㎡/14.4㎡),左边后面卫生间(6㎡)以上均为单空间建筑面积。

阁楼上全架空族做储物。



120平方米浙江新农村二层自建房屋设计图纸大全,14x9米 120平方米浙江新农村二层自建房屋设计图纸大全,14x9米 120平方米浙江新农村二层自建房屋设计图纸大全,14x9米 120平方米浙江新农村二层自建房屋设计图纸大全,14x9米 120平方米新农村二层自建房屋设计图 120平方米新农村二层自建房屋设计图
如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
