150平方米二层别墅设计及效果图展示下载,17X10米

图纸编号:E957 占地面积:150平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,
推荐等级:★★★★★ 发布时间:2016-02-11 官方网站:http://tuzhizhijia.com 主体造价:40万(仅供参考)
软件介绍

开间:16.7米   进深:10.42米(不含门楼)

占地面积:151.97平米

建筑面积:368.01平米

造价预算:40万

设计功能:

—层:客厅、厨房、餐厅、卧室、卫生间X2、娱乐室、书房;

二层:起居室、卧室X3、卫生间X2、书房;

阁楼:储藏间、卫生间。

图纸详情:

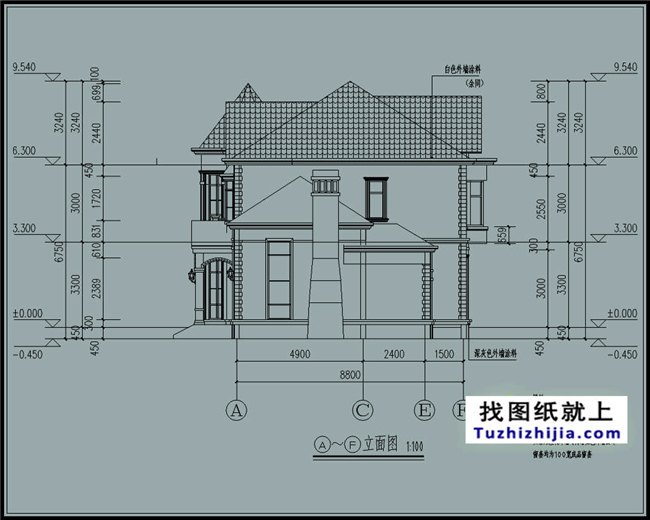

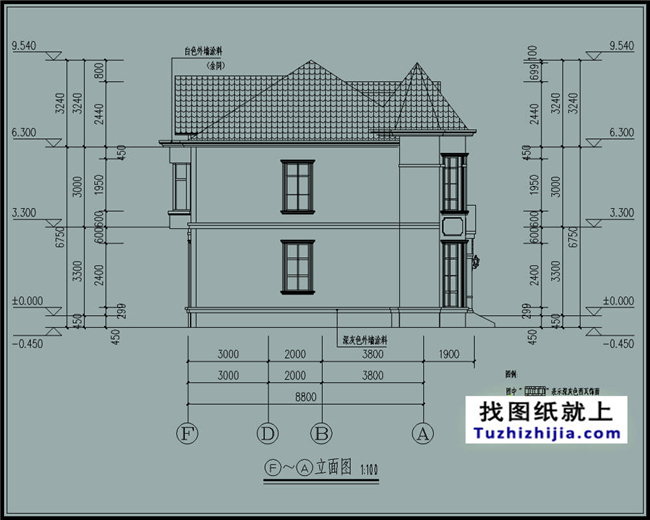

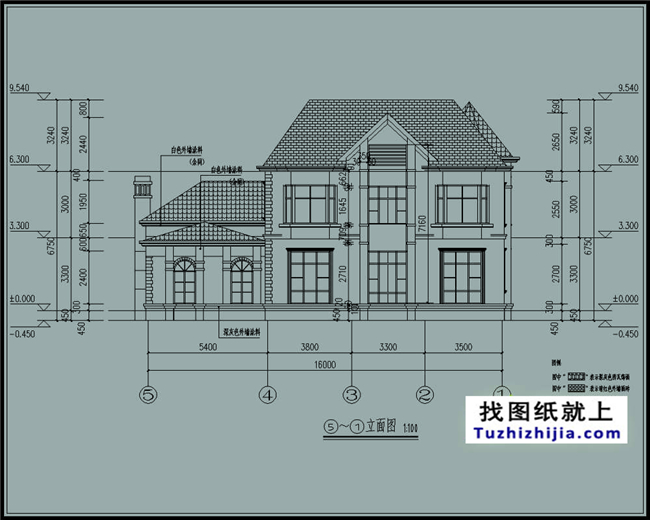

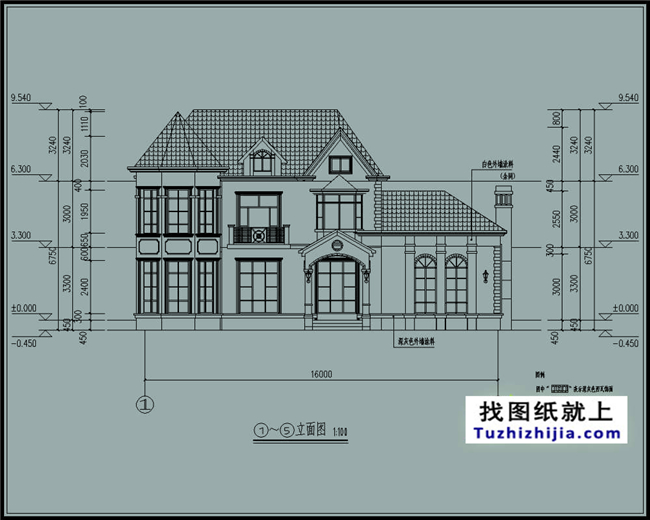

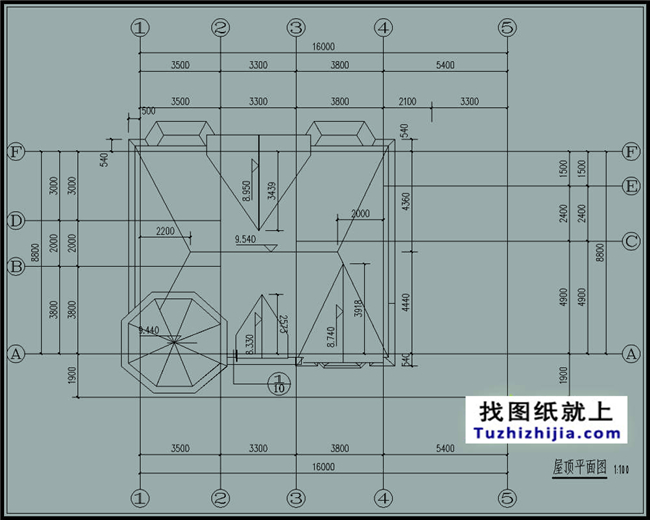

建施:一层平面图、二层平面图、屋顶平面图、东立面图、南立面图、西立面图、 北立面图、剖面图、楼梯剖面图、大样图;

结施:结构设计总说明、基础施工图、柱基大样、基础柱结构平面图、第1层拄结 构平面图、第2层柱结构平面图、基础梁结构平面图、第2层梁结构平面图、 屋顶梁结构平面图、第2层结构平面图、屋顶结构平面图、结构详图;

水施:给排水设计说明及图例、一层给排水平面图、二层给排水平面图、给水系统 图、排水系统图、卫生间大样图、太阳能热水器接管示怠图、参考图集;

电施:电气设计说明及图例、一层照明平面图、二层照明平面图、一层插座平面图 二层插座平面图、一层接地及弱电平面图、二层弱电平面图、屋顶防雷装置 平面图、配电系统图、卫生间局部等电位联接示S详图、弱电系统图。

 全套A3设计图+效果图,拿到即可施工。

150平方米二层别墅设计及效果图展示下载,17X10米
150平方米二层别墅设计及效果图展示下载,17X10米
150平方米二层别墅设计及效果图展示下载,17X10米
150平方米二层别墅设计及效果图展示下载,17X10米
150平方米二层别墅设计及效果图展示下载,17X10米
150平方米二层别墅设计及效果图展示下载,17X10米
150平方米二层别墅设计及效果图展示下载,17X10米
150平方米二层别墅设计及效果图展示下载,17X10米
150平方米二层别墅设计及效果图展示下载,17X10米



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
