210平方米新农村带大车库二层房屋设计图纸及效果图17X13米

图纸编号:E964 占地面积:210平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,
推荐等级:★☆☆☆☆ 发布时间:2016-02-11 官方网站:http://tuzhizhijia.com 主体造价:30万以内(仅供参考)
软件介绍

本方案经过最新优化,尺寸、户型、结构更合理,点击查看最新图纸>>>

开间:16.76米  进深:12.76米

占地面积:211平米
建筑面积:422平米
设计功能:
一层:客厅、车库、储藏间、卧室x2、卫生间x2、厨房、餐厅;
二层:卧室x4、卫生间x2、书房x2、衣帽间、洗衣房、客厅、阳台、露台;
图纸详情:

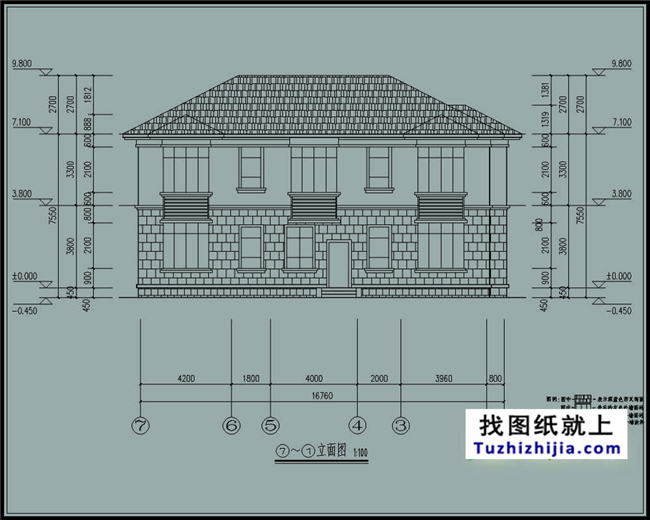

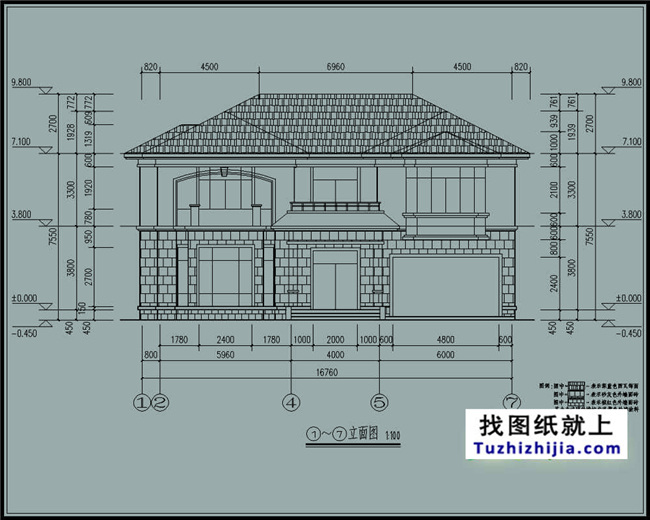

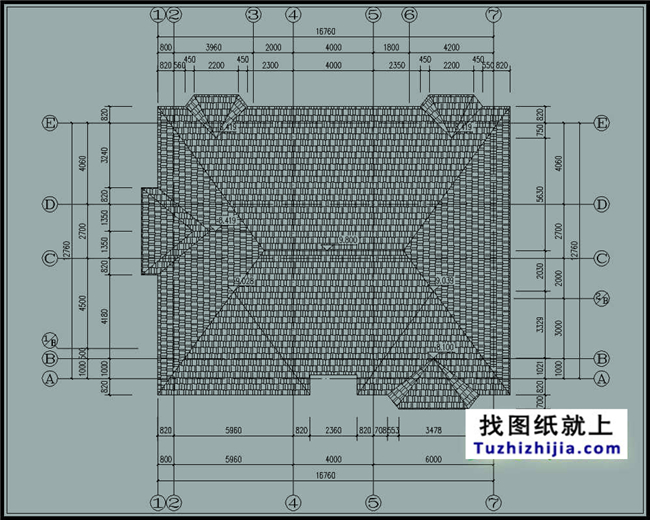

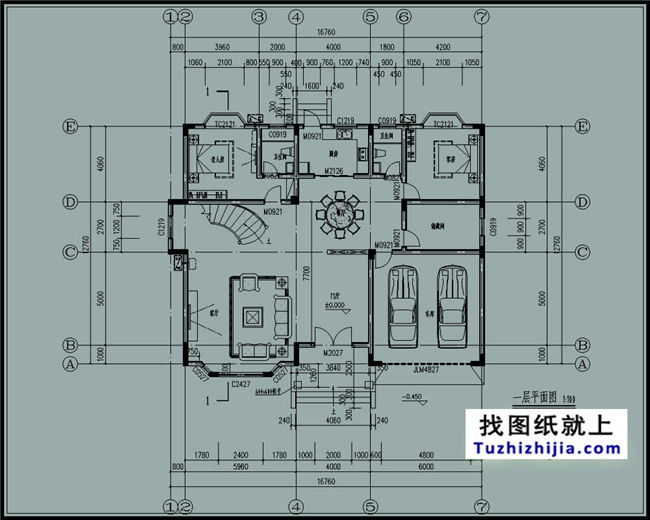

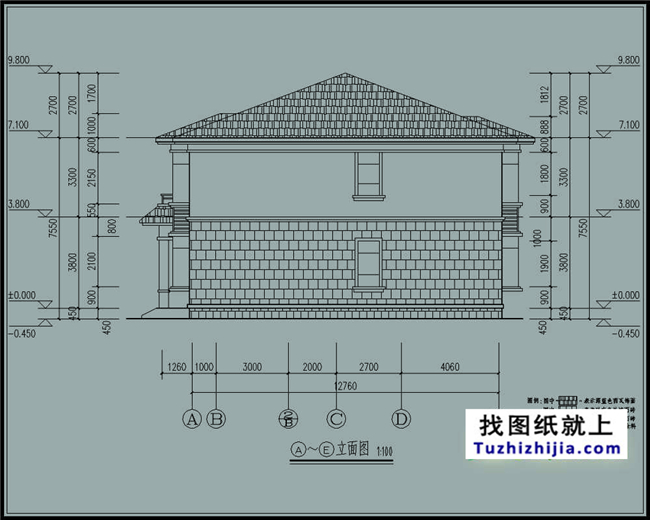

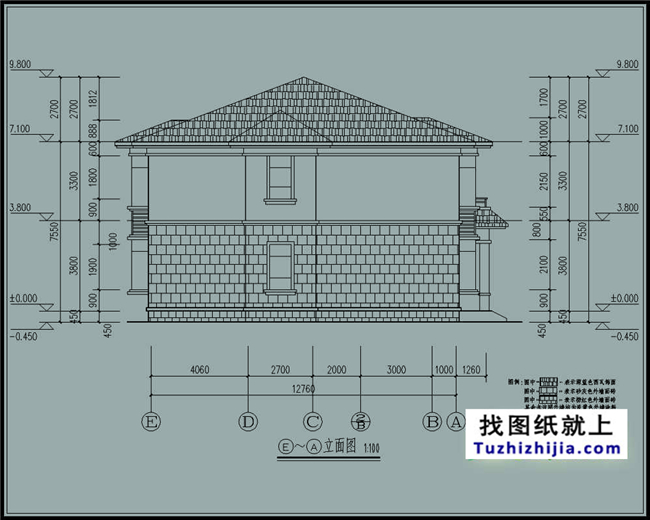

建施:建筑设计总说明、门窗表、一层平面图、二层平面图东立面图、南立面图、 西立面图、北立面图、剖面图、楼梯平面图/剖面图、门窗大样图、天沟大 样图、门楼大样;
结施:结构设计说明、结构构造详图、基础平面布置图、基础大样图、基础大样图 —层柱位布a图、二层柱位布置图、3.770M梁施工图、屋面板施工图、 3.770M板施工图、屋面板施工图、楼梯结构图;
水施:给排水设计说明、 一层给排水平面图、二层给排水平面图、屋顶给排水平面 图、卫生间大样图、 给排水系统图
电施:电气设计说明及图例、一层照明平面图、二层照明平面图、一层插座平面图 二层插座平面图、一层接地及弱电平面图、二层弱电平面图、屋顶防雷装置 平面图、配电系统图卫生间局部等电位联接示,6详图、弱电系统图。
