165平方米河南二层平屋顶房屋设计图纸带外观效果图17x11米

图纸编号:E980 占地面积:164平方米(尺寸/户型可定制)
一月销量: 套,
建筑结构:砖混结构
限时促销:588元 原价998元
推荐等级:★★★★★
发布时间:2016-02-12
官方网站:https://tuzhizhijia.com 主体造价:23万左右(仅供参考)
软件介绍

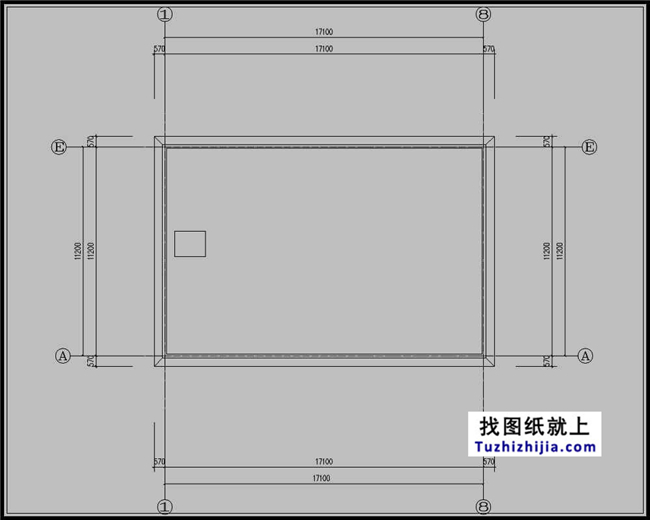

 占地尺寸:面宽17.1米x进深11.2米

占地面积:164.6平方

建筑总面积/总层高:329,.2平米(不含入户平台、阳台、露台)/总高7.45米,屋檐口高6.4米

施工图:(建施图、水施图、电施图),效果图

建施图指(建筑说明、每层平面图、各面立面施工图、以及剖面图、节点详图等)

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)

平面功能介绍:

兄弟分层设计一人一层

一层:三室两厅一厨两卫一楼梯

进门中间客厅(39.8㎡),进门右边主卧带卫生间书房(37.5㎡),前面左边分户楼梯(16㎡)右边后面厨房/卧室(7/19.9㎡),左边后面卧室/公卫生间(18.5/5.4㎡),后面中间餐厅(12.5㎡),以上面积均为室内套内实际使用面积。

二层:和一楼一样 ,只是入户门厅成了入户阳台

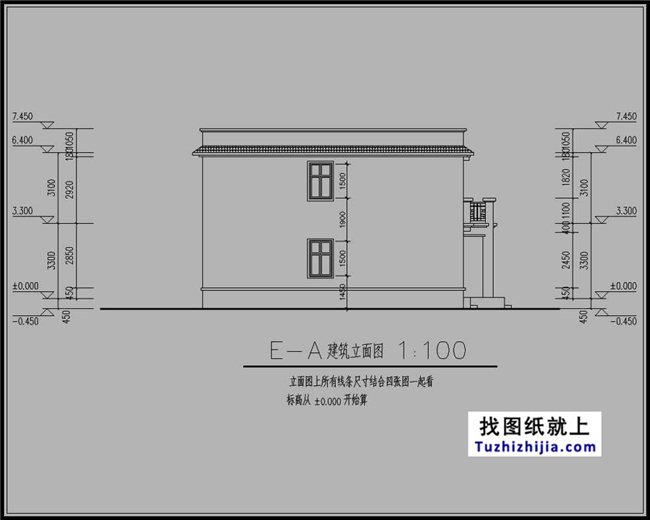

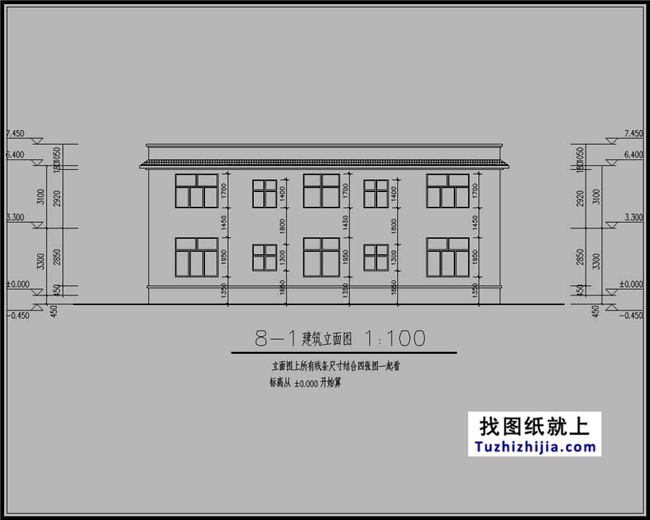

164平方米河南二层平屋顶房屋设计图纸带外观效果图,17x11米
164平方米河南二层平屋顶房屋设计图纸带外观效果图,17x11米
164平方米河南二层平屋顶房屋设计图纸带外观效果图,17x11米
164平方米河南二层平屋顶房屋设计图纸带外观效果图,17x11米
164平方米河南二层平屋顶房屋设计图纸带外观效果图,17x11米
如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
