140平方米两层别墅CAD设计图纸及效果图,13x11米

图纸编号:E986 占地面积:138平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,
推荐等级:★★★★★ 发布时间:2016-02-12 官方网站:http://tuzhizhijia.com 主体造价:18万左右(仅供参考)
软件介绍

占地面积:12.5m*11m=138平方米;

建筑面积:261平方米

建筑层数:地面二层;

造价预算:18万

建筑总高度:9.7m(含屋顶)坡屋顶;

设计功能:

一层:会客厅、卧室两间、过厅、餐厅、厨房、卫生间;

二层:露台、书房、卧室、家庭起居室、卧室三间、卫生间;

图纸目录:(全套A3图纸+高清效果图)

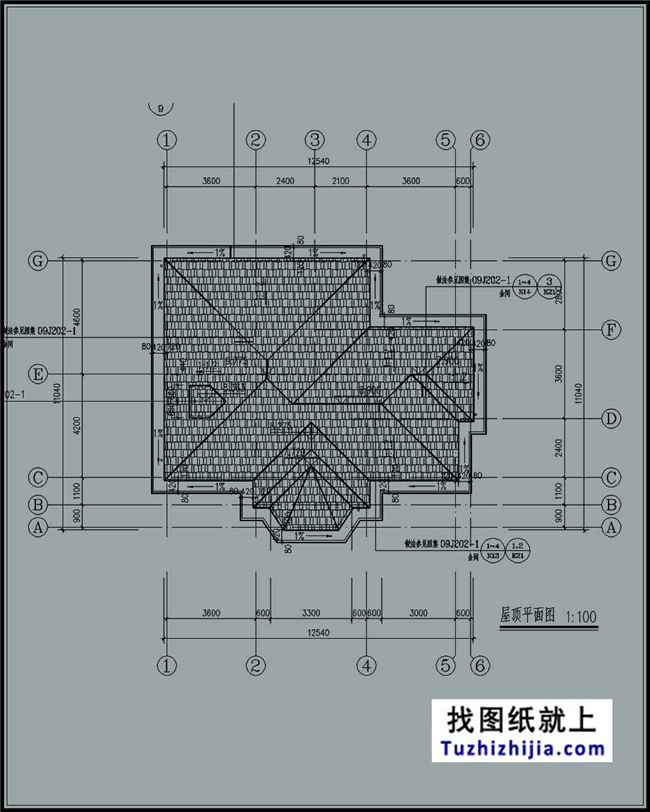

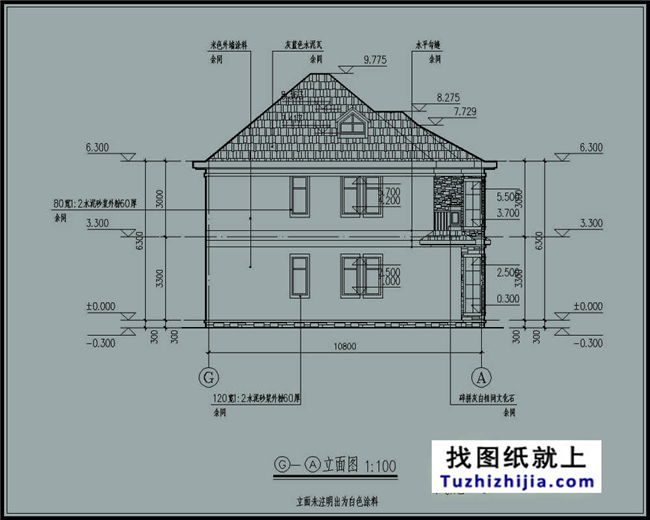

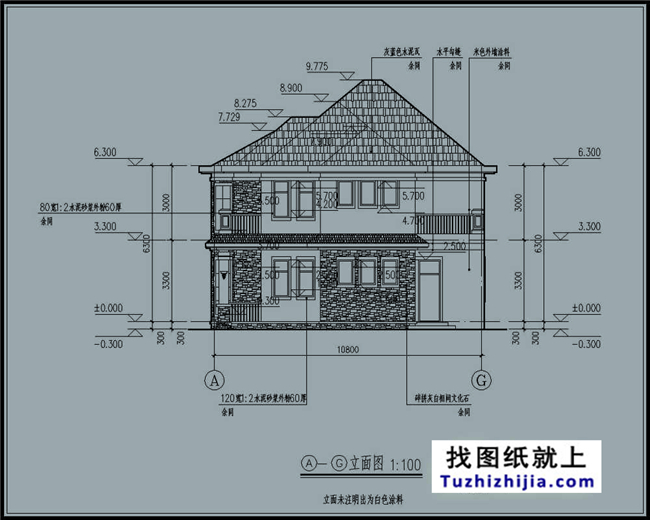

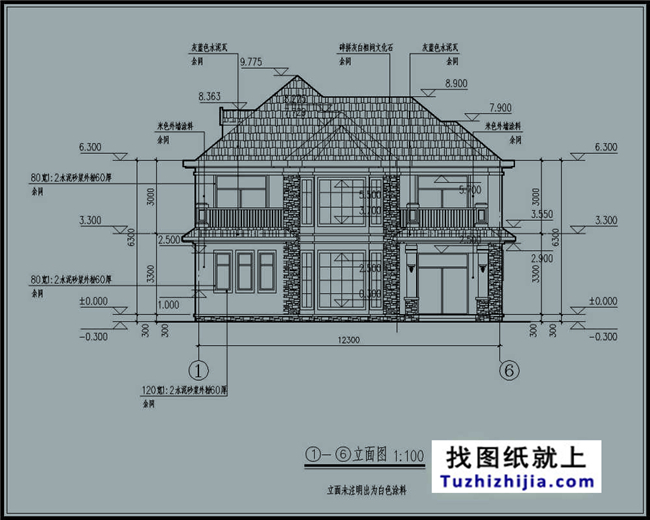

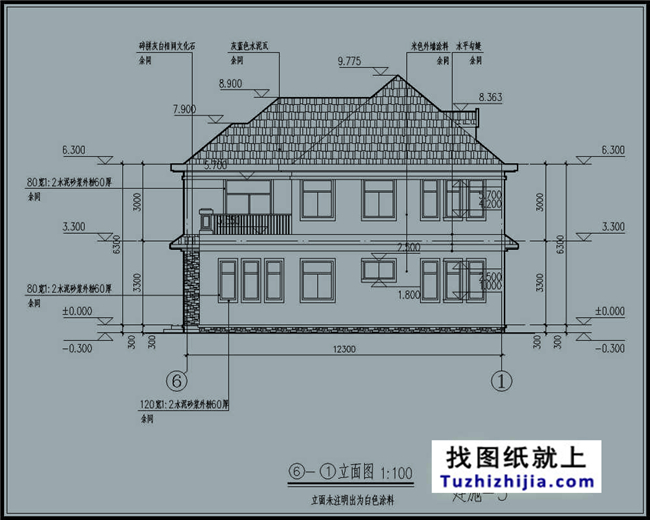

建筑图:一1-6立面图、6-1立面图、G-A立面图、A-G立面图、1-1剖面图、楼梯剖面图、一层楼梯平面图、二层楼梯平面图、建筑节点图、一层平面图、二层平面图、屋顶平面图、效果图;

结构图:烧结多孔砖砌体结构设计说明、基础平面图、结构节点图、二层平面图、屋顶平面图、折梁处钢筋示意图、折板处钢筋示意图、楼梯底层平面图、楼梯二层平面图、A-A剖面图等。

水施:给排水设计说明及图例、一层给排水平面图、二层给排水平面图、给水系统 图、排水系统图、卫生间大样图;

电施:电气设计说明及图例、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层接地及弱电平面图、二层弱电平面图、屋顶防雷装置平面图、配电系统图、卫生间局部等电位联接示意详图、弱电系统图。
