新农村三层别墅设计图纸及效果图,全套cad建筑图

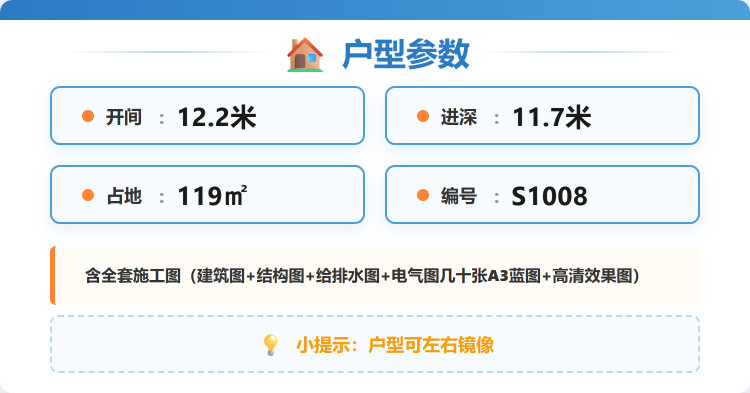

图纸编号:S1008 占地面积:119平方米(尺寸/户型可定制)
一月销量:
建筑结构:未知
推荐等级:★★★★★ 发布时间:2016-02-12 官方网站:http://tuzhizhijia.com 主体造价:33~36万(仅供参考)
软件介绍

建筑层数:三层

占地尺寸:面宽12.2米x进深11.7米

占地面积:119.7平方

造价预算:33万

建筑总面积/总层高:328.8平米(不含入户平台、阳台、露台)/总高12.8米,屋檐口高10.21米

施工图(建施图、结施图、水施图、电施图)共54张+高清效果图。

建施图指(建筑说明、每层平面图、各面立面施工图、以及剖面图、门窗、节点详图等)19张

结施图指(结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸)17张

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)7张

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)11张

平面功能介绍

一层:两室两厅一厨一卫一楼梯一堂厅(玄关)

门廊(8.8㎡)进门中间玄关(堂厅)(12.3㎡),进门右边客厅(32.0㎡),进门左边卧室一(16.3㎡)右边后面餐厅(14.2㎡),后面中间厨房/后门廊(12.2㎡/8.4㎡),左边中间双跑楼梯和过道(14.1㎡),左边后面卫生间/卧室(6.3㎡/14.5㎡)。以上均为单空间建筑面积。

二层:四室两卫一楼梯一阳台

左边前面露台/卧室/中间前面书房兼衣帽间(7.6/16.3/7.1㎡),右边主卧室/带前面阳台/带右边后面书房/带中间衣帽间/带后面卫生间(28.2/8.6/14.2/8.3/8㎡),左边中间公卫生间(6.3㎡),左边后面卧室(14.5㎡),左边中间双跑楼梯和过道(14.1㎡),以上均为单空间建筑面积。

三层:两室一活动室一露台一卫生间一楼梯

左边前面露台(23.6㎡),右边主卧室/带右边后面书房/带中间衣帽间/带后面卫生间(28.2/14.2/8.3/8㎡),左边后面活动室(20.8㎡),左边中间双跑楼梯和过道(14.1㎡),以上均为单空间建筑面积。

阁楼上全架空

全套A3设计图+高清效果图,拿到即可施工。

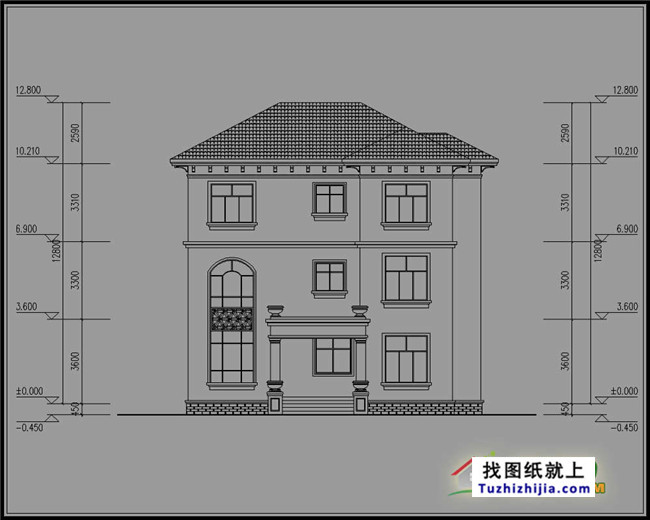

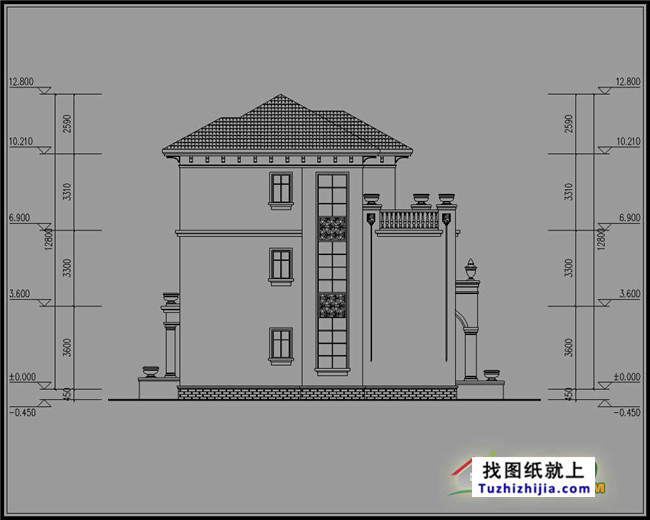

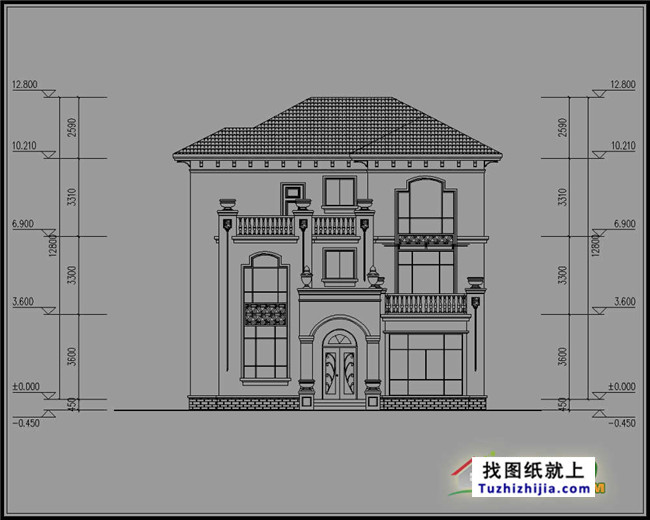

浙江新农村三层别墅设计图纸及效果图
浙江新农村三层别墅设计图纸及效果图
浙江新农村三层别墅设计图纸及效果图
浙江新农村三层别墅设计图纸及效果图
浙江新农村三层别墅设计图纸及效果图
浙江新农村三层别墅设计图纸及效果图
浙江新农村三层别墅设计图纸及效果图
浙江新农村三层别墅设计图纸及效果图
浙江新农村三层别墅设计图纸及效果图
浙江新农村三层别墅设计图纸及效果图



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
