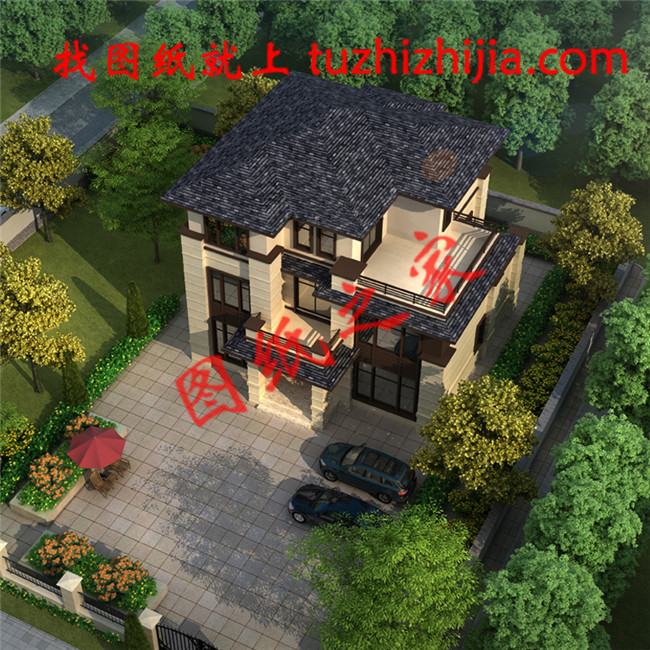

新中式复式三层别墅设计图纸,最美的新中式别墅

图纸编号:S10281 占地面积:130平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,CAD
推荐等级:★★★★★ 发布时间:2018-09-11 官方网站:http://tuzhizhijia.com 主体造价:40万-45万(仅供参考)
软件介绍

 图纸介绍:中式复式三层别墅设计图纸,最美的新中式别墅,中式元素与现代材质巧妙结合,孕育出含蓄秀美的新中式风格。简单的新中式传承经典,较之其他风格别墅更加适合中国人的农村生活。

占地面积:12.7m*12.6m,一层占地136平方米左右;

建筑层高:三层;

建筑高度:12.2米(含屋顶);

设计功能:

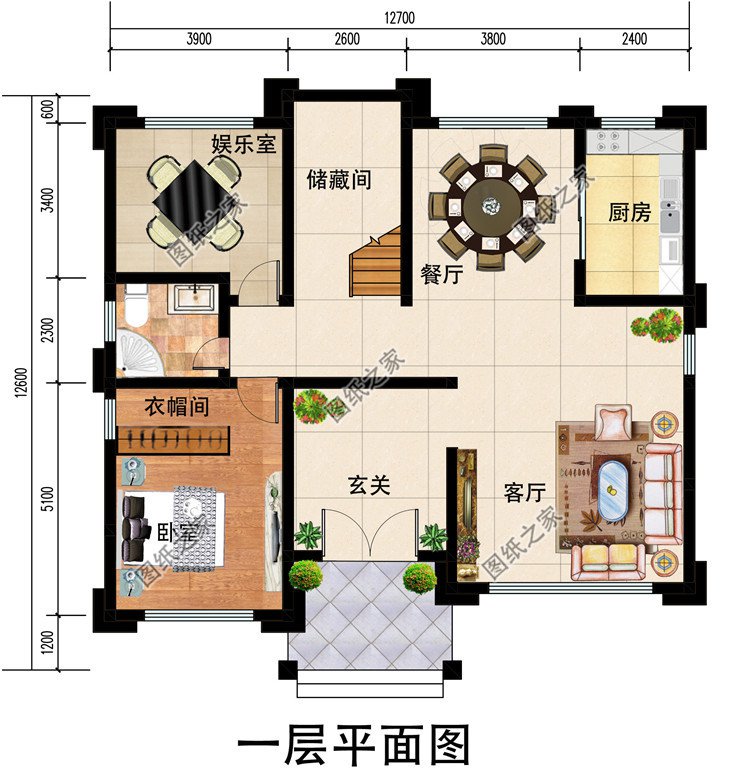

一 层:玄关、客厅、厨房、餐厅、卧室、娱乐室、储藏间、卫生间;

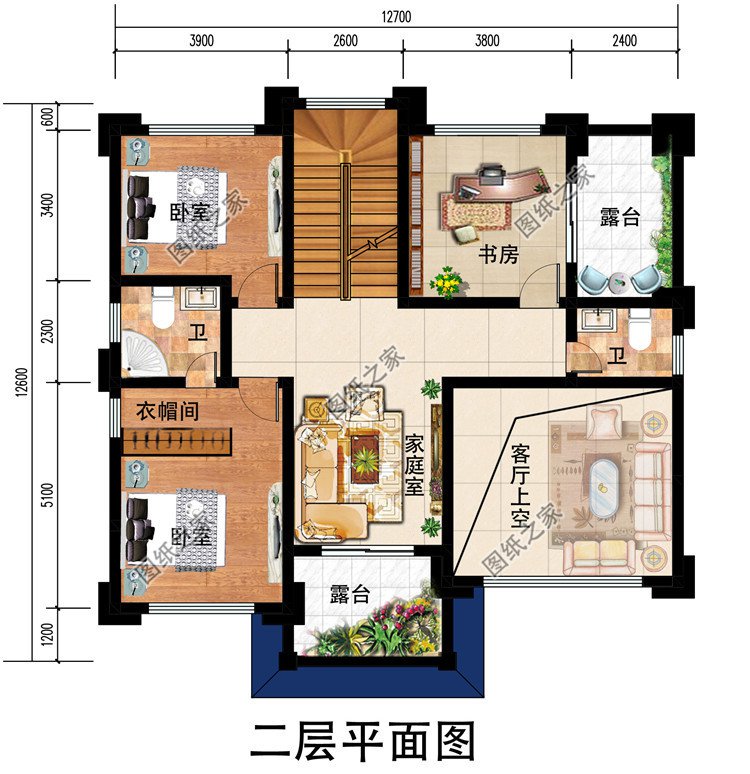

二 层:客厅上空、家庭厅、卧室(带卫生间)、儿童房、书房,露台、卫生间、阳台;

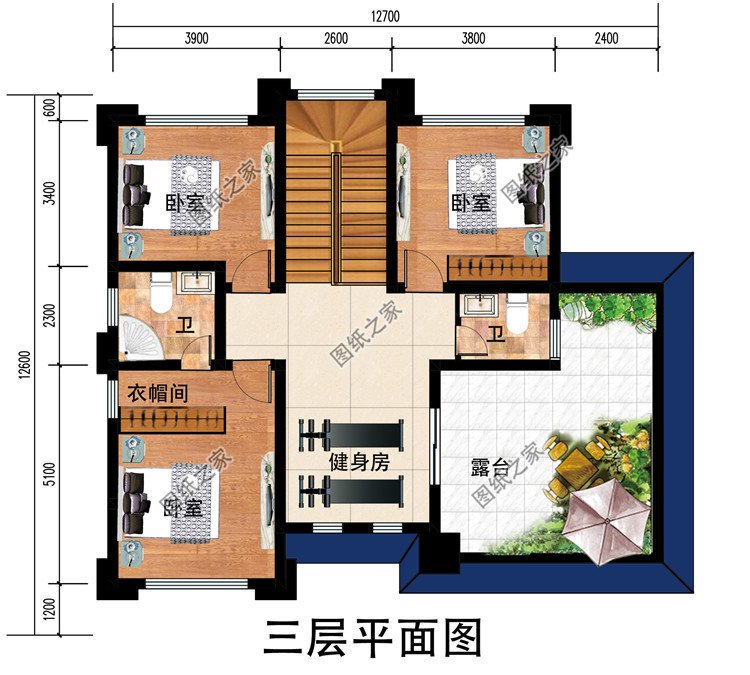

三 层:卧室(带卫生间)、卧室x2、健身房、卫生间、大露台;

图纸目录:

建 筑 图:建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、三层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、三层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、接地平面图、屋顶防雷平面图等;

全套A3设计图+效果图,拿到即可施工。

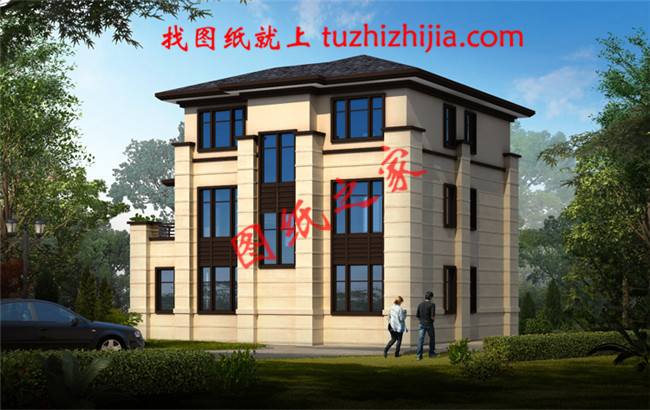

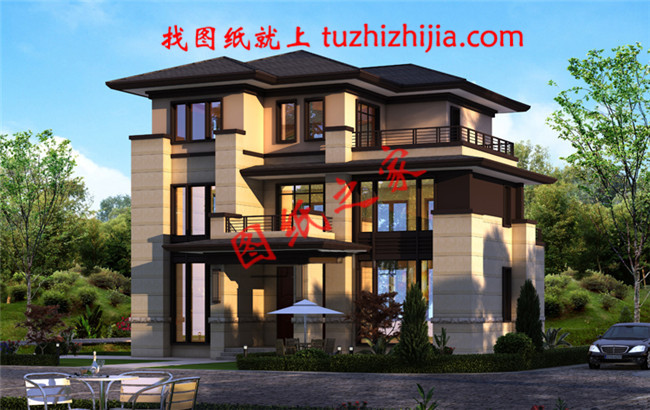

新中式复式三层别墅设计图纸,最美的新中式别墅

新中式复式三层别墅设计图纸,最美的新中式别墅

新中式复式三层别墅设计图纸,最美的新中式别墅

新中式复式三层别墅设计图纸,最美的新中式别墅

新中式复式三层别墅设计图纸,最美的新中式别墅

新中式复式三层别墅设计图纸,最美的新中式别墅

新中式复式三层别墅设计图纸,最美的新中式别墅

新中式复式三层别墅设计图纸,最美的新中式别墅


在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
