新农村二层半房屋设计图纸及效果图,别墅设计图精选

图纸编号:S1040 占地面积:113平方米(尺寸/户型可定制)
一月销量:
建筑结构:未知,
推荐等级:★★★★★ 发布时间:2016-02-14 官方网站:http://tuzhizhijia.com 主体造价:20~24万(仅供参考)
软件介绍

占地尺寸:面宽11.6米x进深11.1米

占地面积:113.7平方

建筑总面积/总层高:312平米(不含入户平台、阳台、露台)/总高11.5米,屋檐口高9.7米

施工图(建施图、结施图、水施图、电施图)共42张+高清效果图。

建施图指(建筑说明、每层平面图、各面立面施工图、以及剖面图、门窗节点详图等)

结施图指(结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸)

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)

平面功能介绍

一层:一室两厅一厨一卫一楼梯;

进门中间入户平台(6.7㎡),进门右边老人房(15.0㎡),进门左边客厅(33.2㎡)

右边中间卫生间(8.2㎡),左边后面厨房(9.6㎡),后面中间餐厅(17.7㎡)

后面右边楼梯和过道(12.2㎡),以上面积均为室内套内实用面积。

二层:三室一厅一阳台两卫一楼梯;

入户平台上阳台(6.7㎡),右边前面带卫生间主卧室(22.50㎡),前面中间客厅(20.9㎡)

右边中间公卫生间(4㎡),左边后面书房(9.6㎡),后面中间次卧一(12.1㎡),前面左边卧室二(16㎡);后面右边楼梯(10.9㎡),以上面积均为室内套内实用面积。

三层:两室一活动室一露台一卫生间一楼梯(活动室可以自定义大小);

右边前面卧室一(17.20㎡),前面中间卧室二(10.9㎡)

右边中间公卫生间(4㎡),左边后面中间活动房(28㎡),后面右边楼梯(10.9㎡),以上面积均为室内套内实用面积。

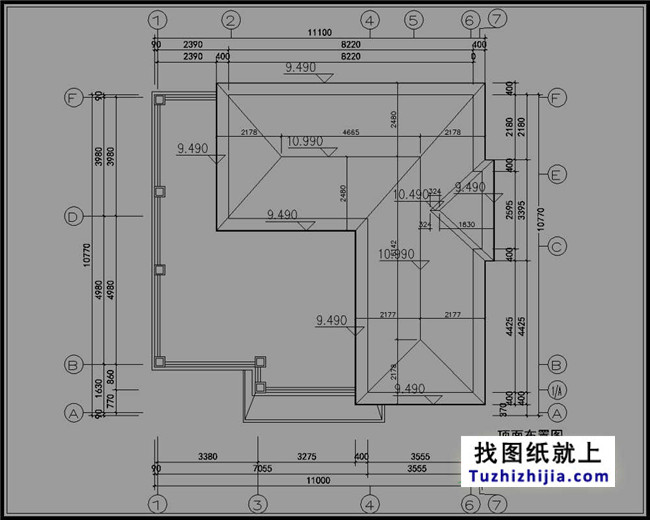

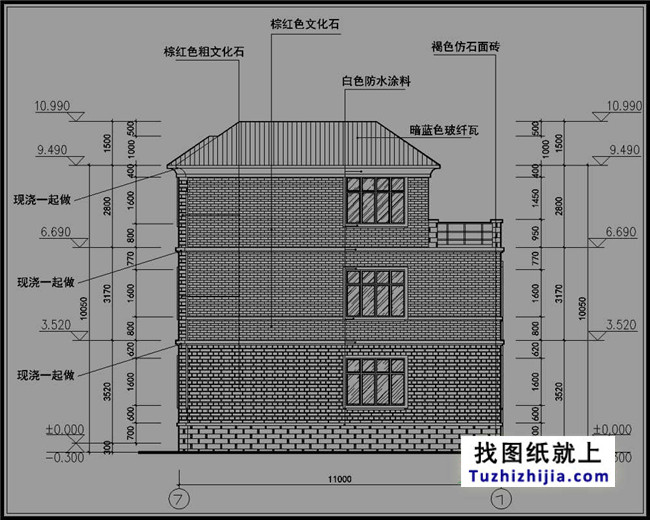

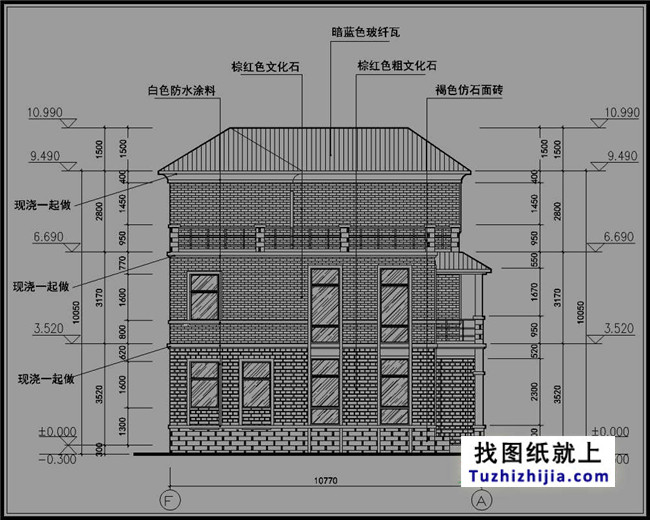

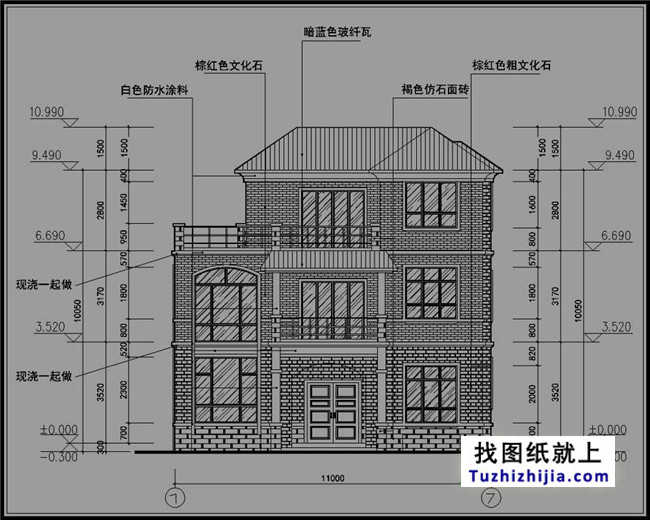

新农村二层半房屋设计图纸及效果图
新农村二层半房屋设计图纸及效果图
新农村二层半房屋设计图纸及效果图
新农村二层半房屋设计图纸及效果图
新农村二层半房屋设计图纸及效果图
新农村二层半房屋设计图纸及效果图
新农村二层半房屋设计图纸及效果图
新农村二层半房屋设计图纸及效果图
新农村二层半房屋设计图纸及效果图
新农村二层半房屋设计图纸及效果图



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
