140平方米欧式三层别墅建筑设计图纸,复式结构

图纸编号:S1113 占地面积:140平方米(尺寸/户型可定制) 推荐等级:★★★★★ 发布时间:2016-02-15 官方网站:http://tuzhizhijia.com 主体造价:35万左右(仅供参考)
软件介绍

建筑层数:三层

占地尺寸:面宽12.8米x进深10.5米

占地面积:140.5平方

造价预算:35万

建筑总面积/总层高:354.5平米(不含入户平台、阳台、露台)/总高12.62米,屋檐口高10.22米

施工图(建施图、结施图、水电图)共44张+高清效果图。

图纸目录

建筑图:建筑设计总说明、建筑构造做法表、首层建筑平面图、室外台阶详图、二层建筑平面图、三层建筑平面图、坡顶平面图、节点详图、门窗尺寸大样图、A-A剖面图、斗拱侧面、斗拱正面、1-6轴立面图、G-A轴立面图、A-G轴立面图、6-1轴立面图;

结构图:结构设计总说明、基础平面参考图、基础配筋详图、3.600结构层梁配筋图、6.900结构层梁配筋图、10.100结构层梁配筋图、天面层梁板钢筋图、3.600结构层板配筋图、6.900结构层板配筋图、10.100结构层板配筋图、屋顶配筋图、楼梯配筋详图、楼梯栏杆大样、扁铁预埋大样;

给排水:给排水设计说明与图例、一层给水平面图、二层给水平面图、三层给水平面图、一层排水平面图、二层排水平面图、三层排水平面图、屋顶排水平面图;

电路图:电气设计说明、设 备 材 料 表、配电系统图、一层强电布置图、二层强电布置图、三层强电布置图、一层弱电布置图、二层弱电布置图、三层弱电布置图、一层灯控布置图、二层灯控布置图、三层灯控布置图;

平面功能介绍:详见下面图片

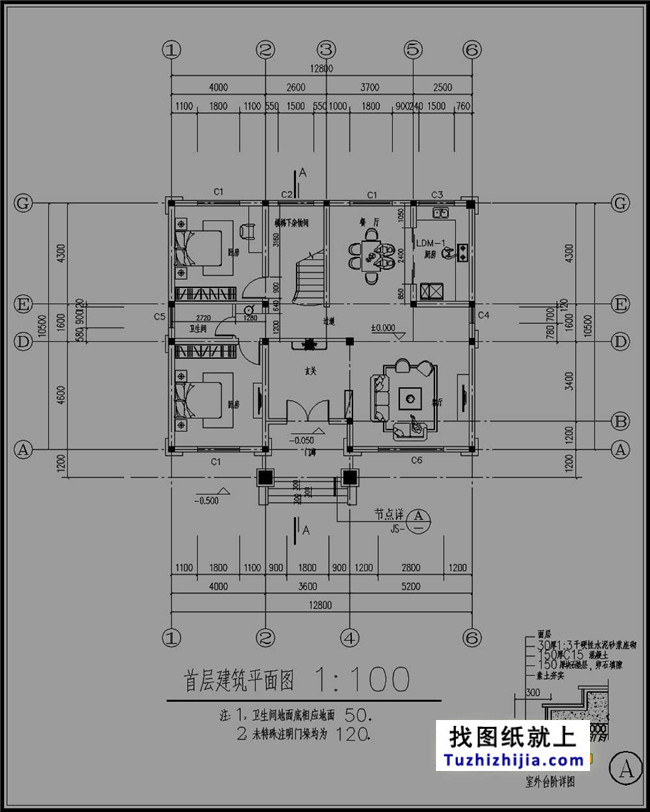

一层:两室两厅一厨一卫一楼梯一堂厅(玄关)

门廊(8.64㎡),前面中间玄关(堂厅)(12.24㎡),前面左边复式客厅(32.3㎡),右边前面卧室一(18.4㎡)左边后面(左厨房)/(右餐厅)(10.75/15.91㎡),后面中间楼梯与过道(15.02),右边中间卫生间(6.4㎡),右边后面卧室(17.2㎡),以上均为单空间建筑面积。

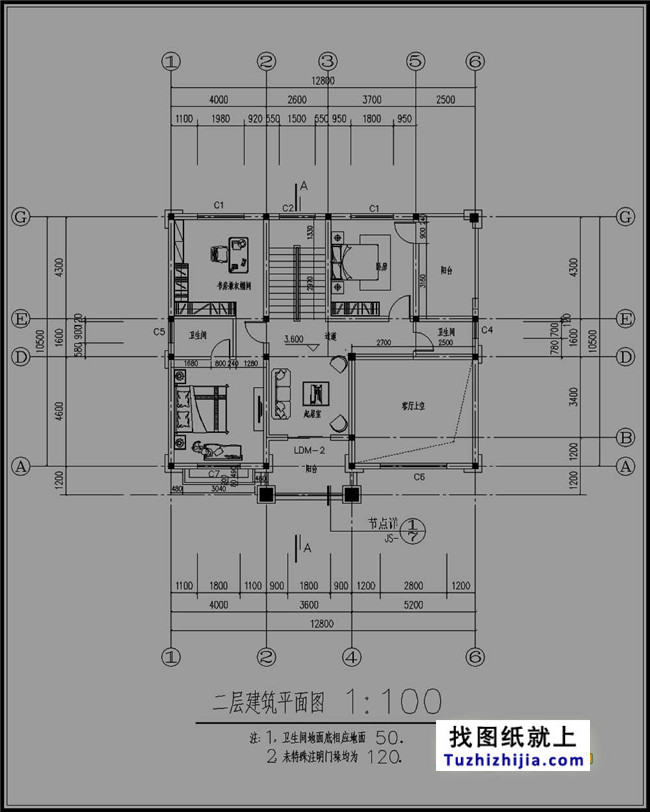

二层:三室两卫一厅一楼梯两阳台

前面中间阳台(8.64㎡),前面中间起居室(12.24㎡),前面左边复式客厅(32.3㎡),(右边前面主卧(18.4㎡)带右边中间卫生间(6.4㎡)带右边后面书房(17.2㎡))左边后面(左阳台)/(右卧室)(10.75/15.91㎡),后面中间楼梯与过道(15.02),以上均为单空间建筑面积。

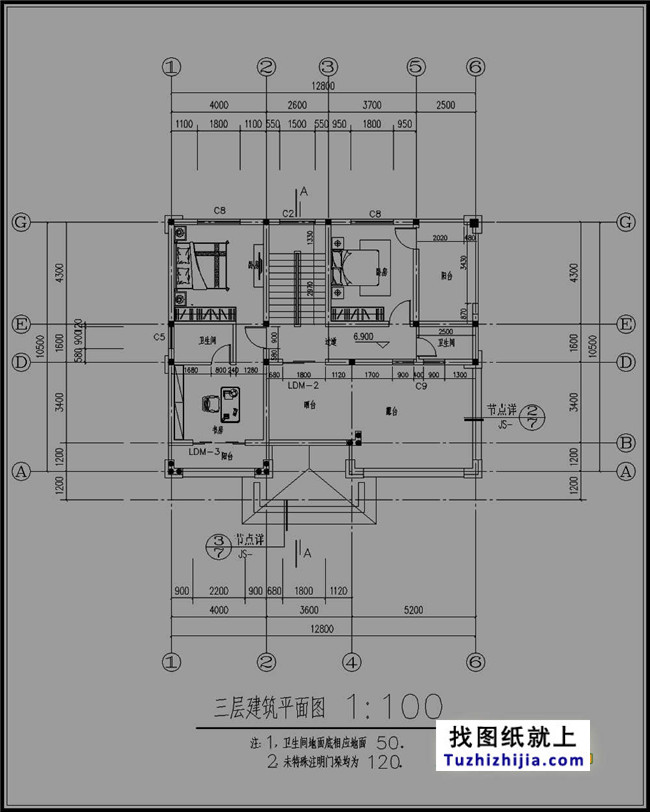

三层:两室一活动室一露台一卫生间一楼梯

前面中间凉亭(12.24㎡),前面左边露台(32.3㎡),(右边前面主卧加阳台(13.6/4.8㎡)带右边中间卫生间(6.4㎡)带右边后面书房(17.2㎡))左边后面(左阳台)/(右卧室)(10.75/15.91㎡),后面中间楼梯与过道(15.02),以上均为单空间建筑面积。

阁楼上全架空族做储物。(可以不要)

140平方米欧式三层别墅建筑设计图纸,复式结构
140平方米欧式三层别墅建筑设计图纸,复式结构
140平方米欧式三层别墅建筑设计图纸
140平方米欧式三层别墅建筑设计图纸
140平方米欧式三层别墅建筑设计图纸
140平方米欧式三层别墅建筑设计图纸
140平方米欧式三层别墅建筑设计图纸
140平方米欧式三层别墅建筑设计图纸
在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
