200平方米三层豪华欧式别墅房屋设计CAD图纸16X15米

图纸编号:S1176 占地面积:200平方米(尺寸/户型可定制) 推荐等级:★☆☆☆☆ 发布时间:2016-02-16 官方网站:http://tuzhizhijia.com 主体造价:60万以内(仅供参考)
软件介绍

 建筑占地面积:15.8m*14.9m;

建筑层数:三层;

建筑高度:12.3米(含屋顶)坡屋顶;

设计功能:

地下室:影音室、地窖、健身房、工人房、洗衣房;

一层:客厅、起居室、车库、餐厅、厨房、卫生间、阳台;

二层:主卧、露台、次卧、露台、起居室、次卧、更衣室、卫生间;

三层:次卧、书房、次卧、次卧、卫生间、露台;

图纸目录:

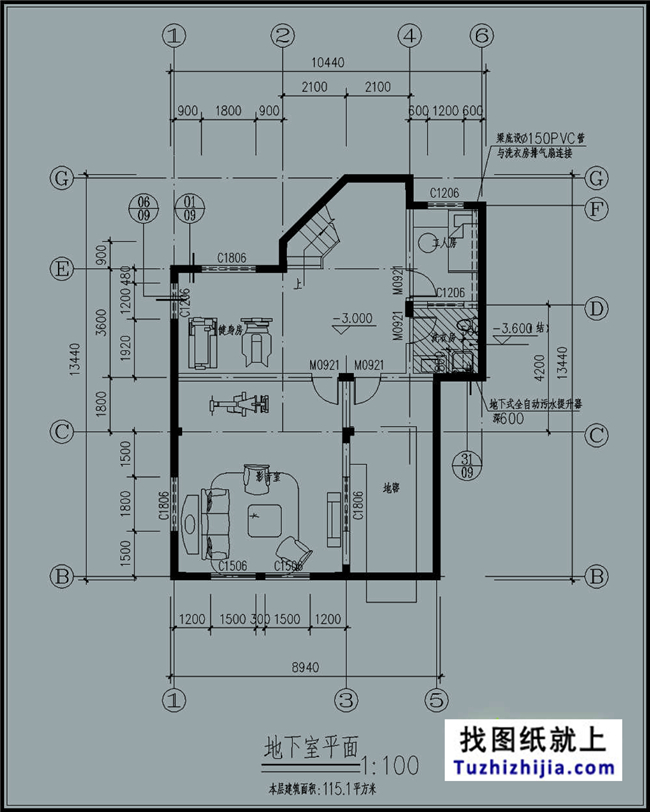

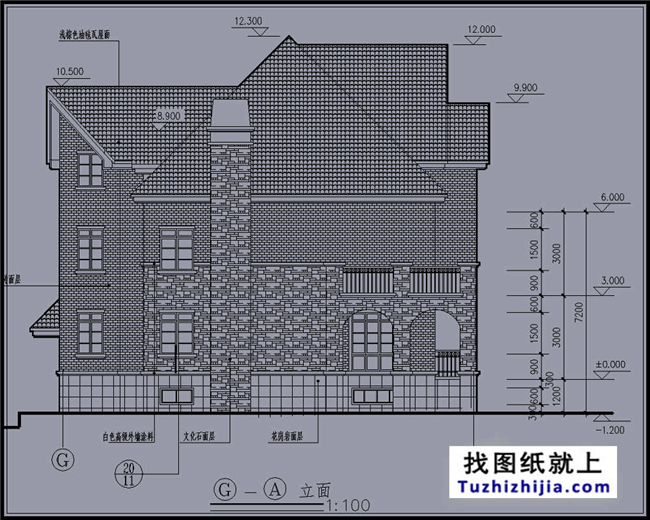

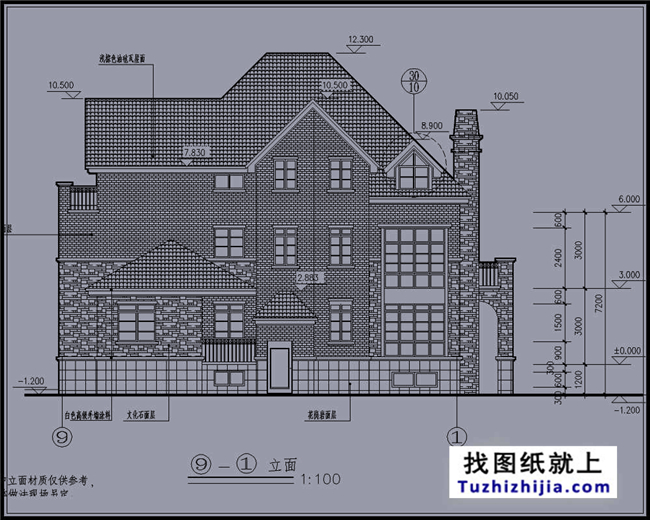

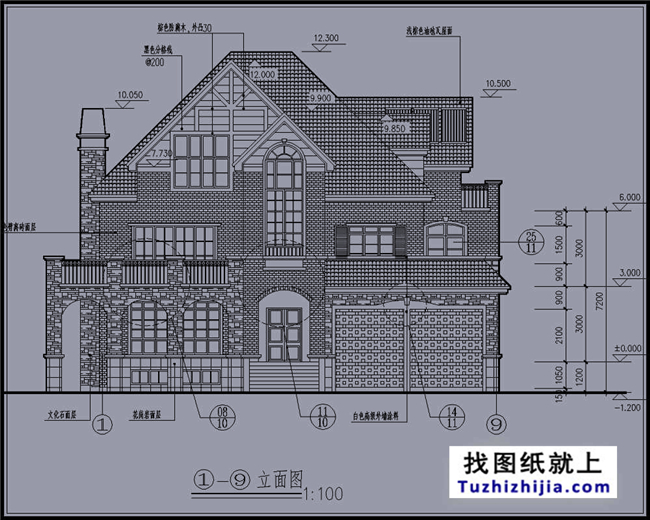

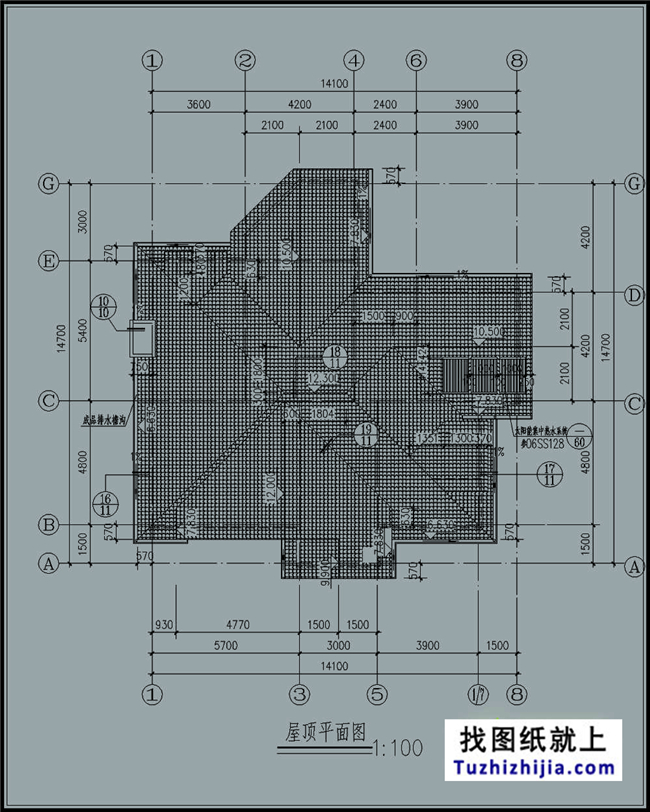

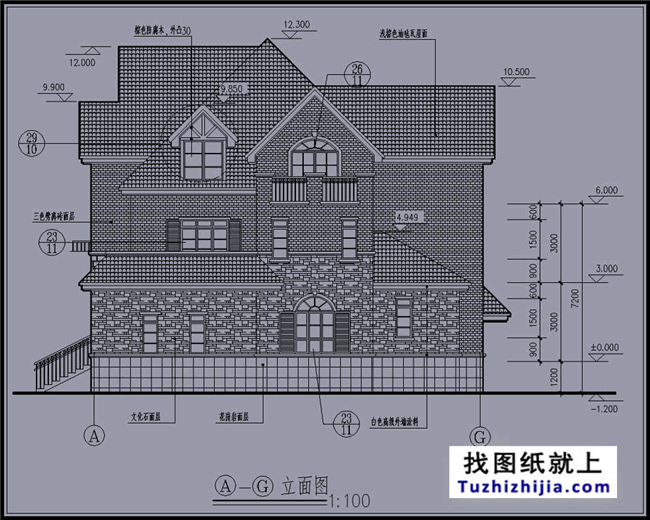

建筑图:建筑设计说明、装修构造做法表、选用标准图集、门窗表、节能表、 地下室平面图、一层平面图 、二层平面图 、三层平面图、屋顶平面图、1-1剖面图、门窗大洋及节点详图、1-9轴立面图、A-G轴立面图、9-1轴立面图、G-A轴立面图、2#楼梯二层平面图、2#楼梯三层平面图、2#楼梯地下室平面图、2#楼梯一层平面图、3-3剖面、2#楼梯二层平面图、2-2剖面、楼梯栏杆详图、2#楼梯一层平面图、楼梯临空处翻口大样、卫生间三大样、卫生间二大样、踏步防滑、卫生间一大样、洗衣房大样、地下室墙身大样、坡道 、散水、各种节点详图;

结构图:结构设计总说明、底板结构做法、地下室底板配筋图、地下室底板梁配筋图、一层结构平面图、一层梁配筋图、标高0.300立面腰线做法、二层结构平面图、二层梁配筋图、楼板底与梁顶错位时构造做法、三层结构平面图、三层梁配筋图、屋顶楼板模板图、屋顶楼板配筋图、集热器基座、基础平面布置图、孔桩大样A、孔桩大样B、地下室柱平面布置图、一层柱平面布置图、二层柱平面布置图、1#楼梯一层平面图、1#楼梯二层平面图、1#楼梯2-2剖面图、梯板明细表、2#楼梯地下室平面图、2#楼梯一层平面图、2#楼梯二、三层平面图、2#楼梯3-3剖面图、各种节点配筋详图;

本工程地上三层,局部设地下室,三层及以下为框架结构,三层以上为砖混结构

本工程抗震设防烈度<6°,建筑场地类别为Ⅱ类

本工程基础持力层为中等风化泥质粉砂岩 3 -2层,桩端端阻力特征值为2400KPa

凿桩长度宜大于300,长桩时宜适当增加

桩基钢筋笼每隔2m在内侧焊接一道ƒ12加劲箍

桩基在地下水位以下时,混凝土应按水下混凝土配合比施工

施工完成后的所有工程桩应按进行桩身质量检验,采用小应变

工程桩竖向承载力可根据终孔时的桩端持力层岩性报告结合桩身质量检验报告核验

 200平方米三层豪华欧式别墅房屋设计CAD图纸,16X15米
 200平方米三层豪华欧式别墅房屋设计CAD图纸,16X15米
 200平方米三层豪华欧式别墅房屋设计CAD图纸,16X15米
 200平方米三层豪华欧式别墅房屋设计CAD图纸,16X15米
 200平方米三层豪华欧式别墅房屋设计CAD图纸,16X15米
 200平方米三层豪华欧式别墅房屋设计CAD图纸,16X15米
 200平方米三层豪华欧式别墅房屋设计CAD图纸,16X15米
 200平方米三层豪华欧式别墅房屋设计CAD图纸,16X15米
 200平方米三层豪华欧式别墅房屋设计CAD图纸,16X15米
 200平方米三层豪华欧式别墅房屋设计CAD图纸,16X15米



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
