小户型三层别墅设计图纸,适合新农村自建

图纸编号:S1584 占地面积:90平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,CAD
推荐等级:★★★★★ 发布时间:2016-02-26 官方网站:http://tuzhizhijia.com 主体造价:18万(仅供参考)
软件介绍

建筑层数:三层;

建筑占地面积为:10m*9m=90平方米;

建筑面积:270平方米

造价预算:18万

建筑高度:10.4m(含屋顶);坡屋顶;

设计功能

一层:客厅、多功能房间、餐厅、厨房、工人房、卫生间;

二层:主人房、露台、卫生间、起居室、花槽、卧室、卫生间;

三层:露台、卧室、卫生间、卧室、卫生间;

图纸目录

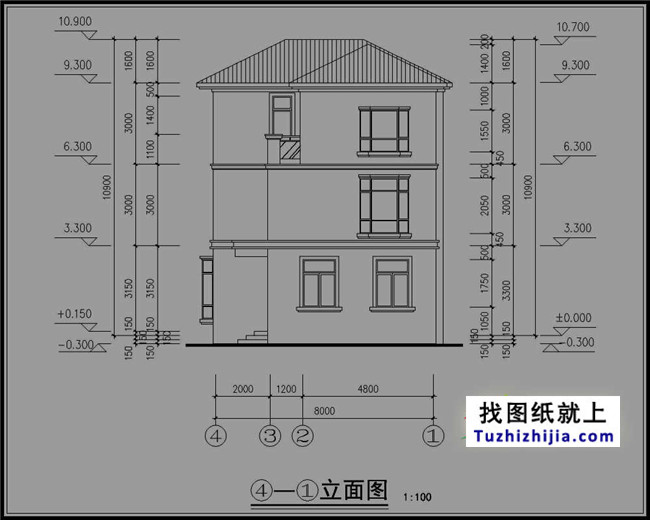

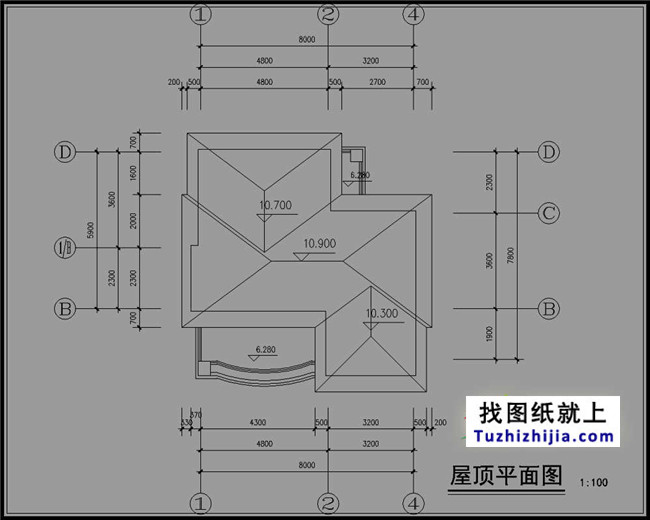

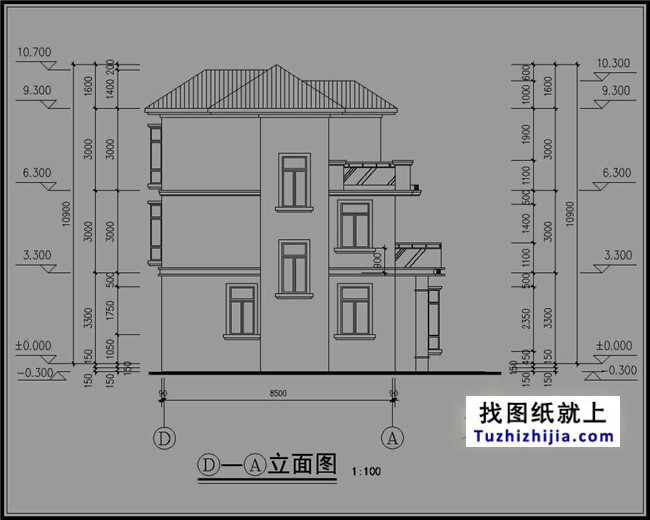

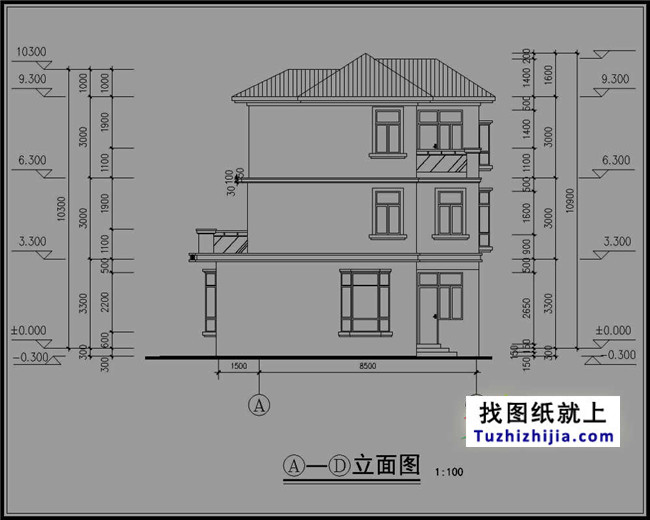

建筑:一层平面图、二层平面图、三层平面图、屋顶平面图、南立面、北立面、东立面、西立面、1-1剖面图、2-2剖面图、3-3剖面图、二层露台1平立剖面图、三层露台2平立剖面图、二层露台3平立剖面图、室外踏步及花槽平立剖面图、室外踏步及雨篷平立剖面图、卫生间大样图、厨房大样图、楼梯平面图、楼梯剖面图、门窗大样图、门窗表;

结构:结构设计总说明、基础平面布置图、基础梁平面配筋图、柱平面布置图、基础示意图、二层梁配筋图、三层梁配筋图、四层梁配筋图、二层楼板配筋图、三层楼板配筋图、四层楼板配筋图、屋面楼板配筋图、屋面梁配筋图、折板处配筋示意图、楼梯结构图、效果图等。

本工程建筑物的耐火等级为:二级;

建筑物抗震设计烈度为:7度;建筑物抗震设防类型为:丙类;

本工程采用柱下条形基础,地基承载力设计值f =110KPa;

开挖基槽时,在基础底设计标高以上,预留适当厚度约200mm的土,待基础施工时,再挖至基础底设计标高;

开挖基槽时,如遇明暗浜则必须将其全部清除并用砂石(干密度不小于1.6x10 Kg/m )分层回填至基底;

小户型三层别墅设计图纸,适合新农村自建
小户型三层别墅设计图纸,适合新农村自建
小户型三层别墅设计图纸,适合新农村自建
小户型三层别墅设计图纸,适合新农村自建
小户型三层别墅设计图纸,适合新农村自建
小户型三层别墅设计图纸,适合新农村自建
小户型三层别墅设计图纸,适合新农村自建
小户型三层别墅设计图纸,适合新农村自建
小户型三层别墅设计图纸,适合新农村自建



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
