欧式风格高档三层别墅设计图纸,带高清外观效果图

图纸编号:S945 占地面积:105平方米(尺寸/户型可定制) 推荐等级:★★★★★ 发布时间:2016-02-10 官方网站:http://tuzhizhijia.com 主体造价:32~35万(仅供参考)
软件介绍

建筑层数:三层;

建筑占地面积:11㎡*10.7㎡=105平方米;

造价预算:32~35万

建筑高度:10.9米(含屋顶)坡屋顶;

设计功能

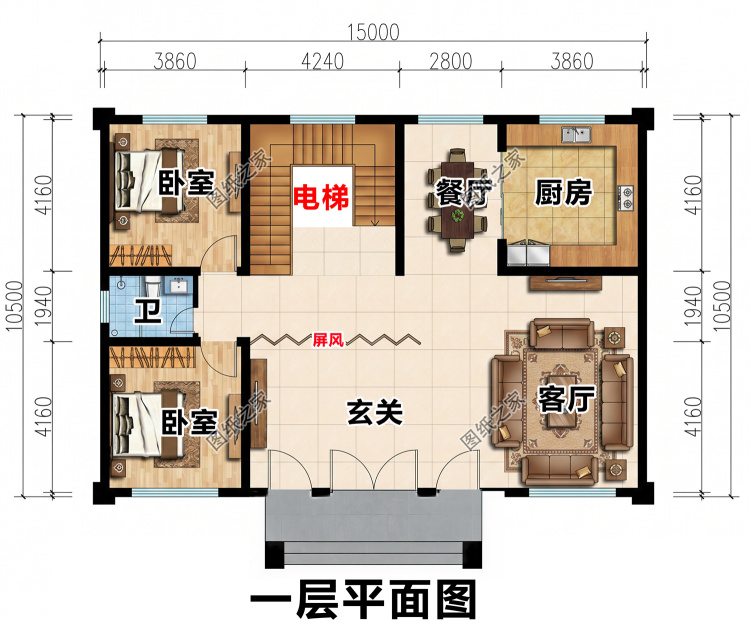

一层:客厅、卫生间、餐厅、厨房、父母房、入户平台、卫生间;

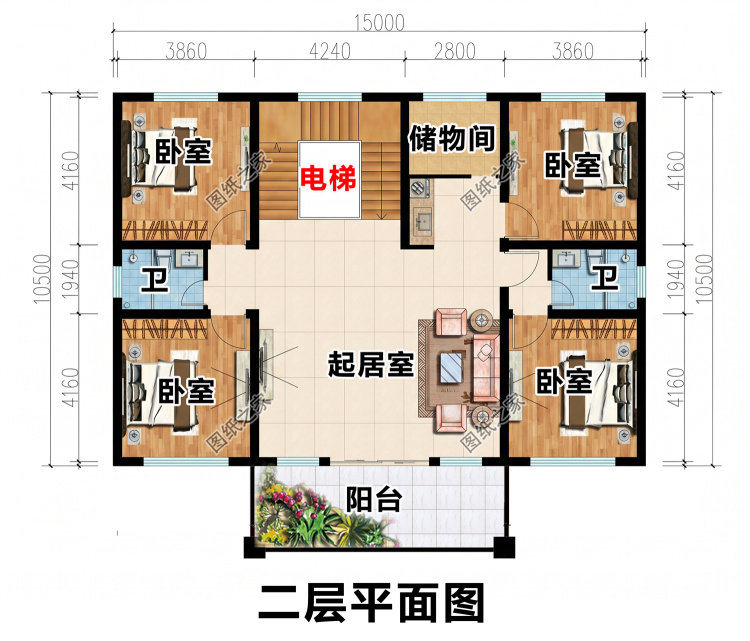

二层:杂物间、2间卧室、更衣室、客厅、主卧室、阳台、2间卫生间;

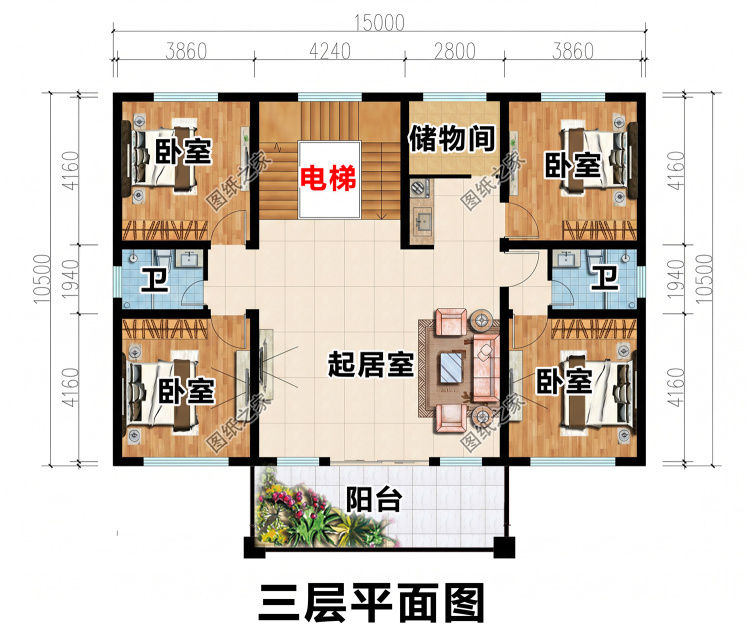

三层:活动室、杂物间、卧房、卫生间;

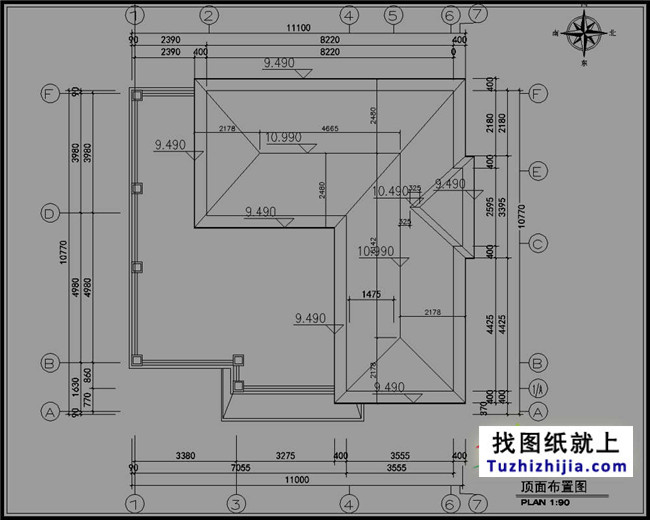

图纸目录:详细对应一楼结构、烧结多孔砖砌体结构设计说明、建筑设计说明、建筑装修做法表、一层平面布置图、二层平面布置图、三层平面布置图、东立面图、西立面图、南立面图、北立面图、一层结构示意图、二层结构示意图、三层结构示意图、坡顶结构示意图、楼梯施工参考、顶面布置图、三层结构尺寸图、三层平面布置图、二层平面布置图、二层水管说明图、二层结构尺寸图、一层水管说明图、一层结构尺寸图、一层平面布置图、一层电气平面布置图、二层电气平面布置图、三层电气平面布置图、全套给排水平面布置图。效果图。

施工要求

本工程使用功能为住宅,上部结构为烧结实心粘土砖砌体结构。

采用墙下条形基础,基础底面埋置老粘土层上,进入老粘土层不少于200;2)基槽开挖时严禁曝晒或水浸,并应予留100~200mm厚待浇基础混凝土垫层时挖除;3)基础埋置深度变化时,应做1:2跌级连接,除特殊情况外,施工时按图一处理.

对于各类型基础,若施工时发现地质情况与设计不符时,应通知设计人员和勘探人员共同研究处理;2)基槽挖至距设计标高100~200mm时应通知质检、设计、勘探人员到场验槽,合格后方可继续施工。

回填土可采用素土回填。回填土的分层厚度:200~300mm,每层人工或机械压实遍数:3~4遍,压实系数:不小于0.94。回填土应严格按要求回填。基础回填土回填至室外地坪后,方可施工上部结构;4)基坑开挖时施工单位应做好降排水和基坑支护,应制定可靠的施工组织设计,确保基坑和相邻建筑的安全。



欧式风格高档三层别墅设计图纸
欧式风格高档三层别墅设计图纸
欧式风格高档三层别墅设计图纸
欧式风格高档三层别墅设计图纸
欧式风格高档三层别墅设计图纸
欧式风格高档三层别墅设计图纸



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制

图纸推荐
  • 高端豪华三层别墅住宅设计方案图,欧式外观风格
  • 小户型三层别墅设计图纸,适合新农村自建
  • 125平方米复式三层别墅房屋设计图,房间多,采光好
  • 100平客厅挑高三层楼房设计图,复式结构
