160平方米新农村三层别墅设计图及效果图,带车库

图纸编号:S968 占地面积:160平方米(尺寸/户型可定制) 推荐等级:★★★★☆ 发布时间:2016-02-11 官方网站:http://tuzhizhijia.com 主体造价:30~34万(仅供参考)
软件介绍

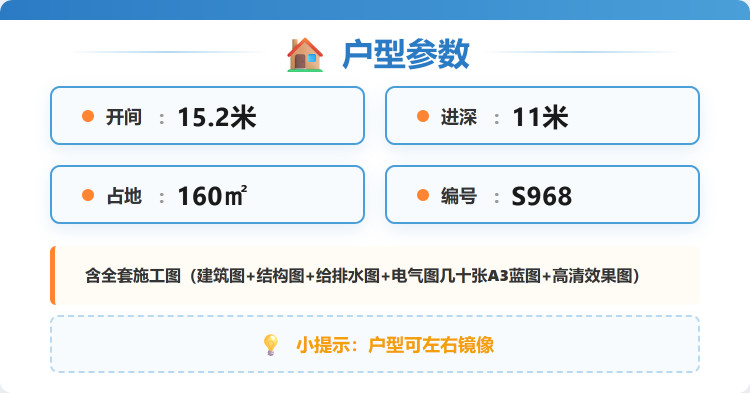

 建筑层数:三层;

建筑占地尺寸:15.2m*11m;

占地面积:160平方米

建筑面积:380平方米

造价预算:30~34万

建筑高度:12.3米(含屋顶)坡屋顶;

设计功能

一层:厨房、堂前、2间卫生间、洗手间、老人房、门厅、客厅、车库;

二层:3间卧室、3间卫生间、洗手间、起居室、客厅上空、书房;

三层:4间卧室、起居室、卫生间、洗手间、露台、阳台。

图纸目录

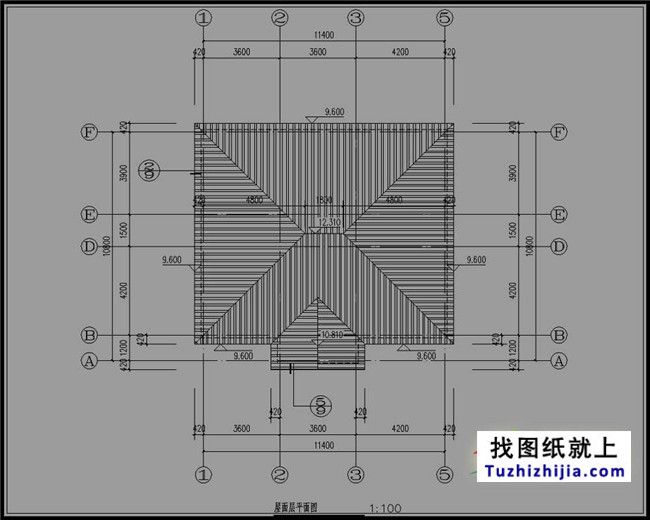

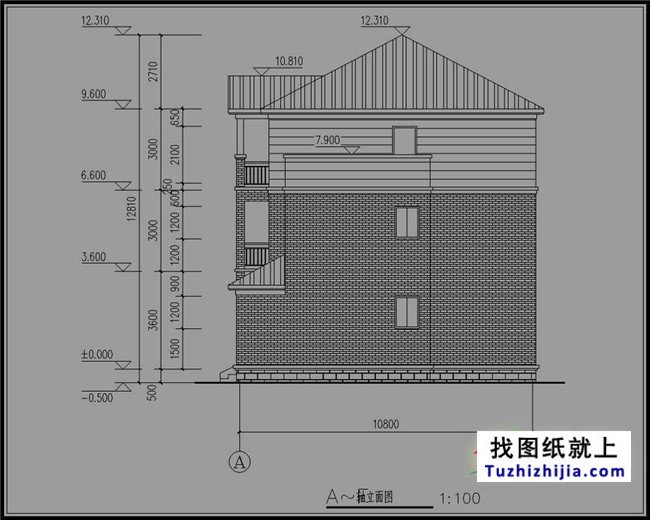

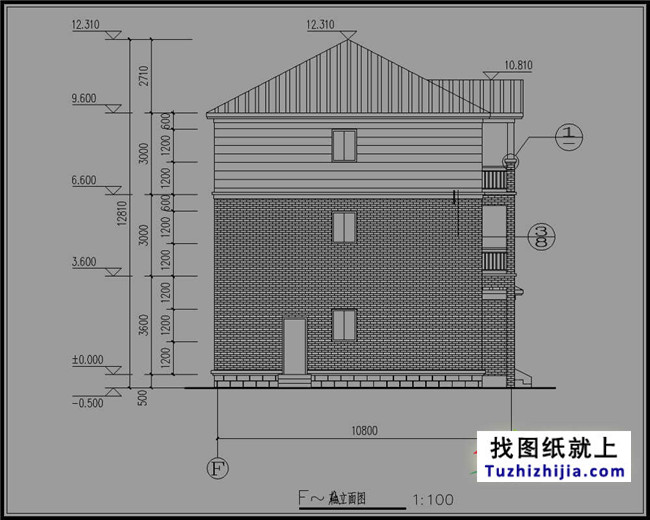

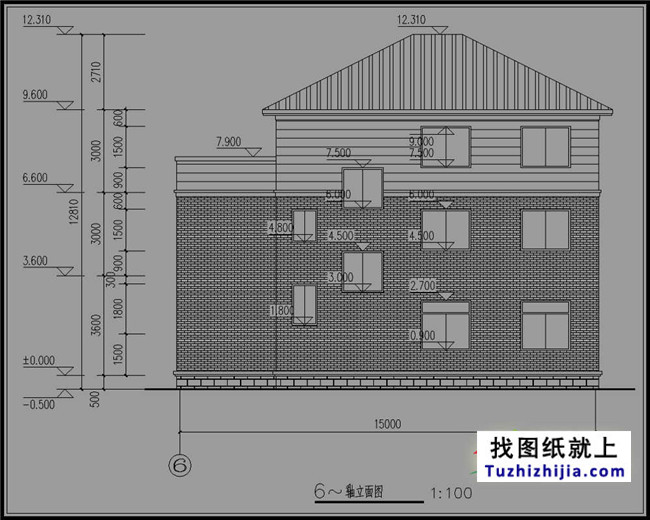

建筑:一层平面图、二层平面图、三层平面图、屋面层平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、A-A剖面图、一层楼梯平面图、二层楼梯平面图、顶层楼梯平面图、栏杆扶手大样、>500水平段栏杆扶手大样、散水做法、腰线、坡道、墙身防水、出露台踏步、台阶做法、檐口大样、阳台做法、窗套剖面图、露台檐口做法、门窗表、建筑设计总说明;

结构:结构设计总说明、基础平面布置图、JC大样、柱下独立柱基配筋表、未注明内墙基础做法、基础顶~6.570m柱配筋图、6.570m~相应屋面柱配筋图、3.570m层结构梁、板配筋图、6.570m层结构梁、板配筋图、层面层结构梁、板配筋图、一层楼梯平面图、二层楼梯平面图、A-A剖面图、顶层楼梯平面图、楼梯详图、腰线、窗套剖面图、阳台做法、檐口大样、露台檐口做法、楼板孔洞加强筋、墙与框架柱连接处拉结筋、墙与构造柱连接处拉结筋、板负筋尺寸示例、圈梁转角处钢筋构造、圈梁丁字处钢筋构造、马牙槎做法、穿梁管洞洞边加强构造、过梁与结构梁(或板)整浇构造;

给排水:雨、污、废、给水系统原理图、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋面层给排水平面图、卫生间大样平面图、卫生间大样系统图、图纸目录、使用国家标准目录、图例、给排水设计说明;

电气:一层电气平面图、二层电气平面图、三层电气平面图、三层弱电平面图、屋顶防雷平面图、基础接地平面图、一层弱电平面图、二层弱电平面图、配电系统图、设备材料表、图纸目录、电气设计说明、1张效果图。

本工程为160平方农居房,用地面积为159.30平方米,总建筑面积为379.92平方米,层数为三层,檐口高度为10.10m,采用混合结构,墙体为承重墙,采用页岩多孔砌块砌筑。

本工程结构形式为砖混结构,结构安全等级为二级,设计使用年限为50年,建筑场地类别为Ⅱ类,基础设计等级为丙级。

混凝土结构的环境类别:室内正常环境为一类,室内潮湿、露天及与水土直接接触部分为二类A

地震烈度:根据《中国地震烈度区划图》,本工程抗震设防烈度小于六度,按非抗震计算。

基本风压:0.45KN/㎡;基本雪压:0.45KN/㎡;

本工程基础拟采用柱下独立基础和墙下条形基础;持力层为粘土层,地基承载力特征值按fak=150KPa计算;

160平方米新农村三层别墅设计图及效果图
160平方米新农村三层别墅设计图及效果图
160平方米新农村三层别墅设计图及效果图
160平方米新农村三层别墅设计图及效果图
160平方米新农村三层别墅设计图及效果图
160平方米新农村三层别墅设计图及效果图
160平方米新农村三层别墅设计图及效果图
160平方米新农村三层别墅设计图及效果图
160平方米新农村三层别墅设计图及效果图



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
