180平方米新农村双拼户型别墅房屋设计图纸带外观图17X11米

图纸编号:SP1116 占地面积:180平方米(尺寸/户型可定制) 推荐等级:★★★★★ 发布时间:2016-02-15 官方网站:http://tuzhizhijia.com 主体造价:30万左右(仅供参考)
软件介绍

建筑占地面积:17.14米×11米;

建筑层数:三层

(每户总建筑面积222.89平方米,每户建筑基底面积97.11平方米,一层建筑面积90.39平方米,二层建筑面积93.75平方米,三层建筑面积38.75平方米);

建筑高度:11.4米(含屋顶);

屋顶形式:坡屋顶平屋顶结合;

设计功能:

一层:客厅、农具储藏/车库、卫生间、老人房、楼梯间、厨房;

二层:客厅、阳台、卧室、卧室、主卧室、卫生间、楼梯间;

三层:卧室、卫生间、楼梯间、库房、露台;

图纸目录:(该设计图纸需要安装天正建筑CAD插件才可以正常浏览):

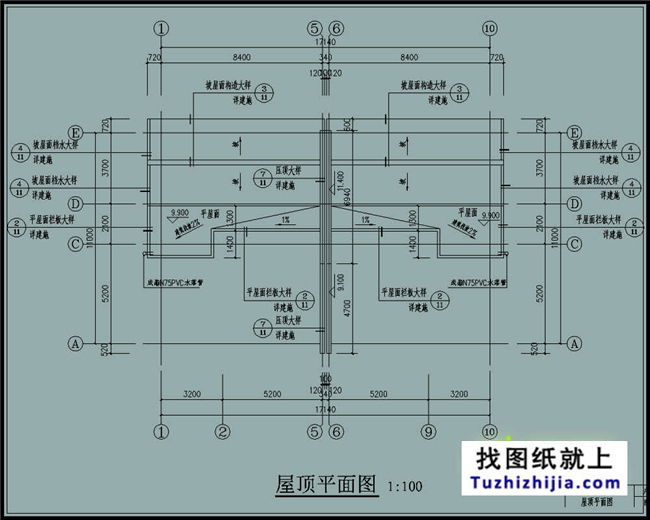

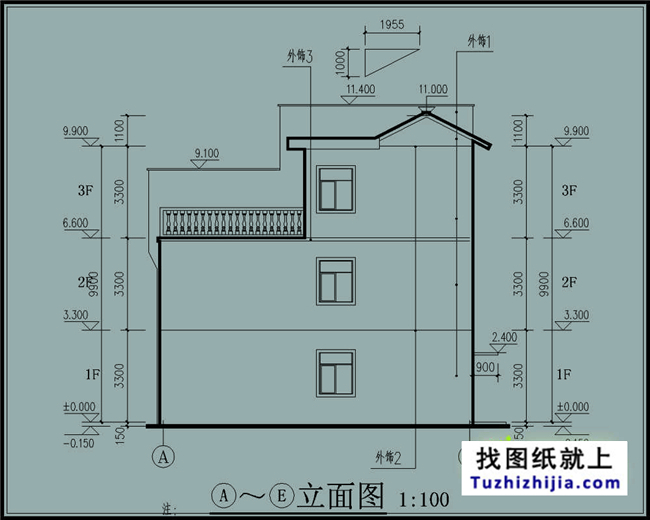

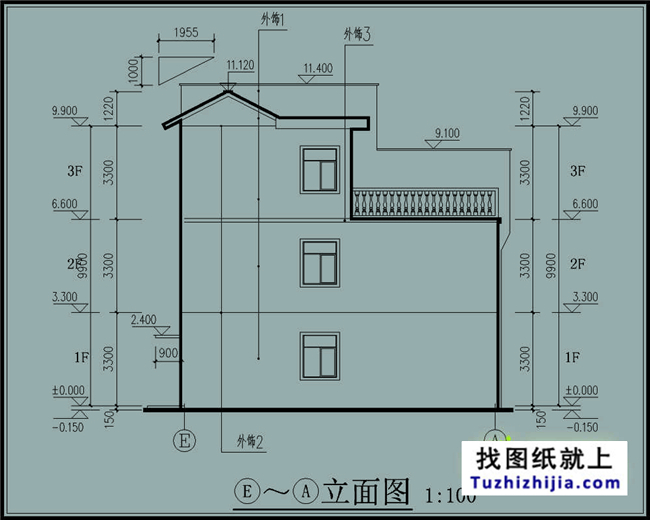

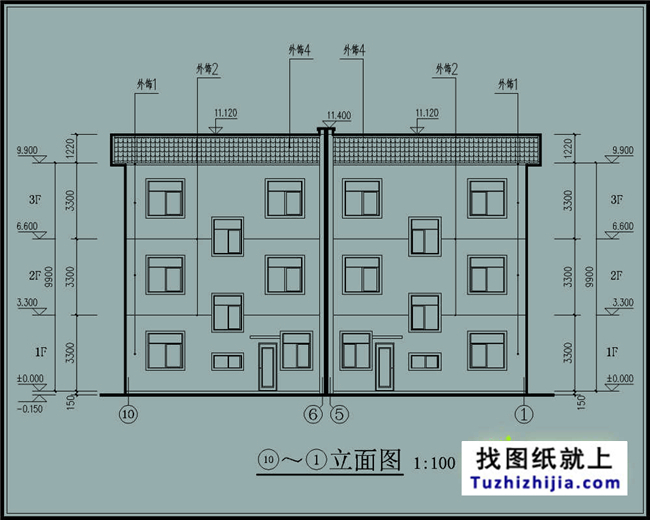

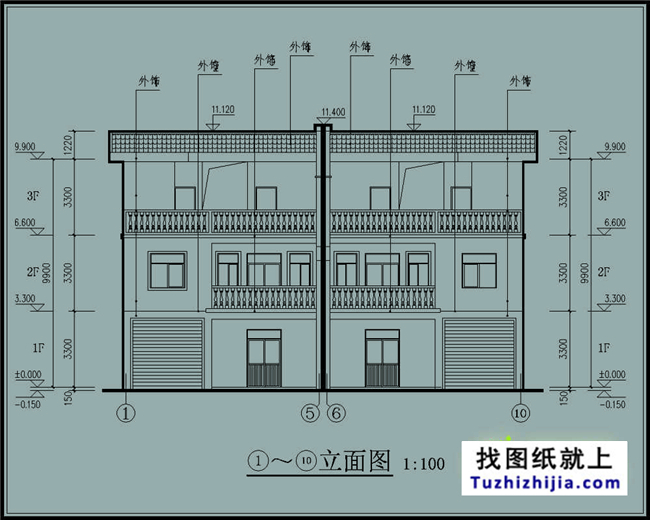

房屋设计效果图、门窗表、一层平面图、二层平面图、三层平面图、屋顶平面图、1-10立面图、10-1立面图、E-A立面图、A-E立面图、1-1剖面图、楼梯A-A断面图、楼梯平面详图、大样图、基础平面布置图、二层板配筋图、三层板配筋图、屋面板配筋图、大样配筋图一、二层梁配筋图、二层梁配筋图、屋面梁配筋图、一层给排水平面图、二层给排水平面图、排水系统图、三层给排水平面图、屋面给排水平面图、卫生间大样图、电气系统图、电气图例表、一层电气平面图、二层电气平面图、三层电气平面图、屋顶防雷平面图、基础接地平面图;

说明:

1、厨房、阳台楼面标高比相应楼面标高低50mm,,楼面采用2.5防水砂浆找坡1%,坡度排向地漏方向。

2、下沉式卫生间楼面标高比相应楼面标高低250mm,后填煤渣砼200厚。

3、厨房、卫生间墙底四周墙浇C20砼200高素砼挡水,宽度同墙厚。

180平方米新农村双拼户型别墅房屋设计图纸带外观图,17X11米
180平方米新农村双拼户型别墅房屋设计图纸带外观图,17X11米
180平方米新农村双拼户型别墅房屋设计图纸带外观图,17X11米
180平方米新农村双拼户型别墅房屋设计图纸带外观图,17X11米
180平方米新农村双拼户型别墅房屋设计图纸带外观图,17X11米
180平方米新农村双拼户型别墅房屋设计图纸带外观图,17X11米
180平方米新农村双拼户型别墅房屋设计图纸带外观图,17X11米
180平方米新农村双拼户型别墅房屋设计图纸带外观图,17X11米
180平方米新农村双拼户型别墅房屋设计图纸带外观图,17X11米



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
