290平方米福建新农村三层双拼建筑设计图纸带外观图23.8米x12.2米

图纸编号:SP1119 占地面积:290平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,
推荐等级:★★★★★ 发布时间:2016-02-15 官方网站:http://tuzhizhijia.com 主体造价:67万左右(仅供参考)
软件介绍

建筑层数:三层双拼

占地尺寸:单栋面宽23.8米x进深12.2米

占地面积:290平方米建筑总面积/总层高:676平米(不含入户平台、阳台、露台)/总高12米,屋檐口高10米

施工图(建施图、结施图、水施图、电施图)共46张,效果图6张。

建施图指(建筑说明、每层平面图、各面立面施工图、门窗、以及剖面图、节点详图等)19张

结施图指(结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸)15张

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)4张

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)8张

平面功能介绍:

介绍左边a栋,b栋和a栋布局一样只是反方向

一层:一室两厅一厨一卫一楼梯一车库

左边前面车库25㎡,左边中间7.3㎡,左边后面厨房11.6㎡,后面中间餐厅24.6㎡,右边边前面复式客厅38.7㎡,右边中间双跑楼梯11.7㎡,右边右面老人房带卫生间19.2㎡,前面中间入户门廊4.9㎡

二层:三室一厅两阳台两卫一楼梯

左边前面主卧带卫生间/带阳台23.1㎡/7.66㎡/9.5㎡,左边后面卧室带阳台21.4㎡/5.4㎡,前面中间起居室14.6㎡,右边中间双跑楼梯和过道18.9㎡,右边后面次卧12.7㎡,后面中间卫生间6.6㎡。

三层:两室一洗衣房一露台一阳台两卫生间一楼梯

前面露台56.8㎡,左边后面主卧一带阳台带卫生间20㎡/5.4㎡/7.66平,右边后面主卧二带卫生间14.7㎡/4.35㎡,右边中间楼梯和洗衣房 12㎡/7.5㎡

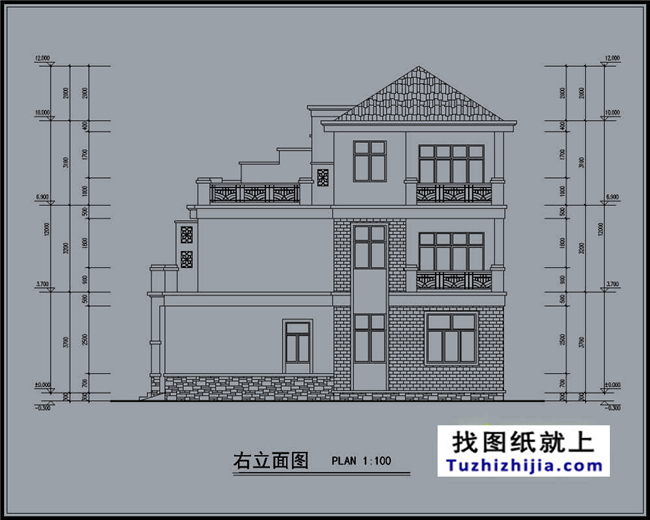

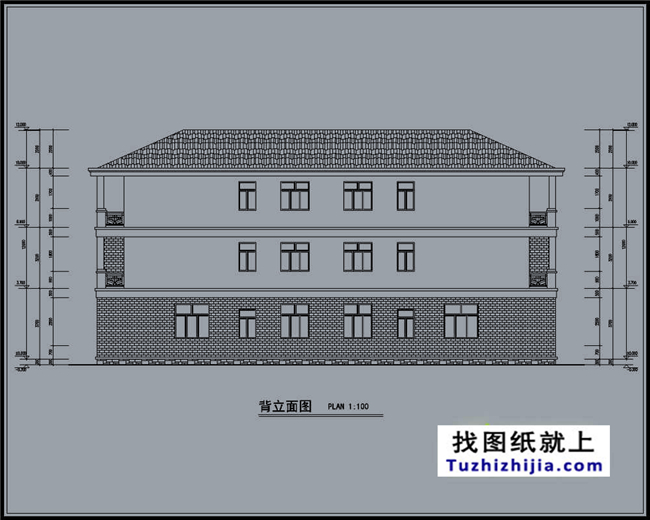

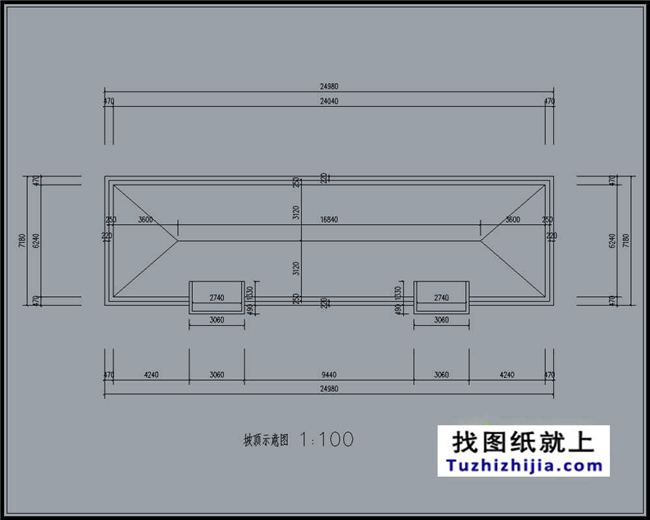

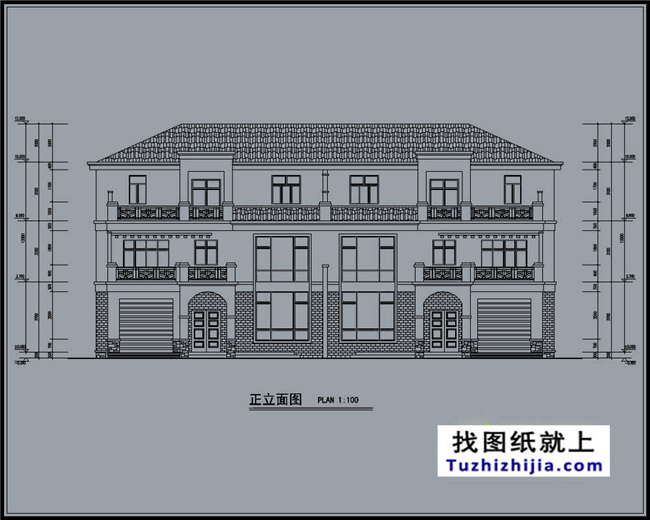

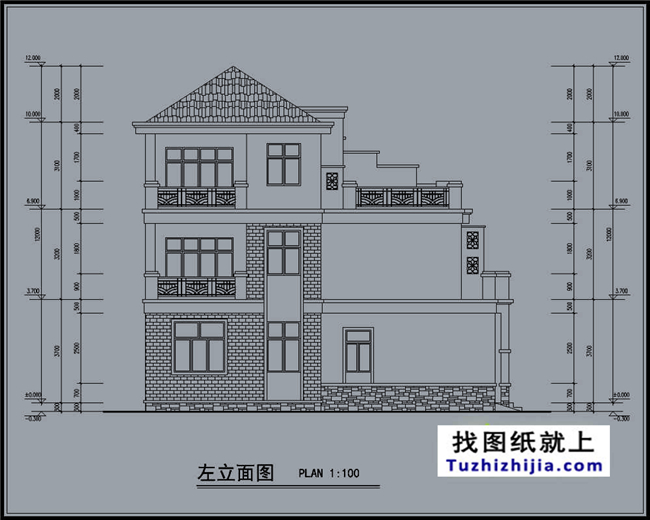

290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米
290平方米福建新农村三层双拼建筑设计图纸带外观图,23.8米x12.2米



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
