235平方米三层双拼别墅施工设计图纸,19x12米

图纸编号:SP1126 占地面积:235平方米(尺寸/户型可定制)
一月销量: 套,
建筑结构:框架结构
限时促销:788元 原价1198元
推荐等级:★★★★★
发布时间:2016-02-15
官方网站:https://tuzhizhijia.com 主体造价:63万左右(仅供参考)
软件介绍

 建筑层数:三层

开间*进深:19x12平方米

占地面积:236平方米

建筑面积:625平方米

建筑参考造价:63万

设计功能:

一层设有堂屋兼餐厅、客厅、卫生间、老人房、厨房、储藏室;

二层设有卧室、阳台、卧室、阳台、卫生间、卧室、起居室;

三层设有卧室、露台、大露台、卫生间、卧室、卧室;

图纸目录:

建筑图:建筑设计总说明、建筑统一构造(装修)说明、门窗表、门窗大样图、外墙、屋面、窗防渗漏做法大样、一层平面图、二层平面图、三层平面图、屋顶层平面图、南立面图、北立面图、东立面图、西立面图;

结构图:结 构 设 计 总 说 明、钢筋混凝土结构平面整体表示法、基础平面布置图、基础配筋详图、基础说明、基础顶~2.5m处柱子配筋图、一层柱子配筋图、二层柱子配筋图、三层柱子配筋图、地梁配筋图、2.5m处梁平法配筋图、5.7m处梁平法配筋图、8.9m处梁平法配筋图、屋面折梁配筋图、2.5m处板平法配筋图、5.7m处板平法配筋图、8.9m处板平法配筋图、屋面折板配筋图。

给排水:设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、系统图;

电气:设计说明、主要材料表、配电系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、防雷平面等;

全套A3图纸+高清效果图,拿到即可施工。

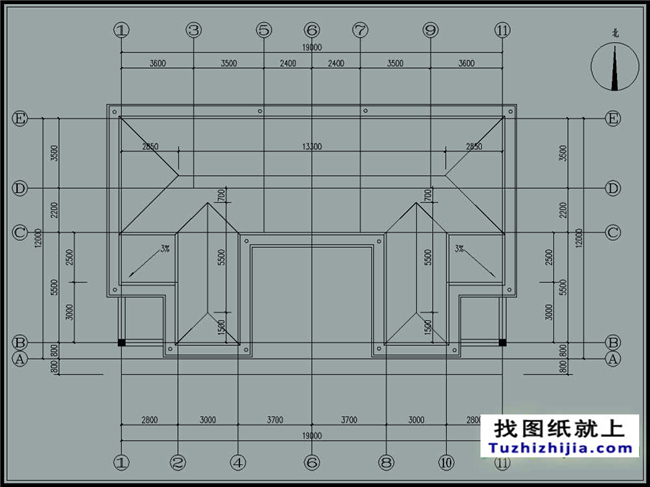

 235平方米三层双拼别墅CAD设计图纸,19x12米
 235平方米三层双拼别墅CAD设计图纸,19x12米
 235平方米三层双拼别墅CAD设计图纸,19x12米
 235平方米三层双拼别墅CAD设计图纸,19x12米
如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
