275平方米新农村双拼楼中楼户型别墅设计图纸及效果图21X14米

图纸编号:SP1129 占地面积:275平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构
推荐等级:★★★★★ 发布时间:2016-02-15 官方网站:http://tuzhizhijia.com 主体造价:70万(仅供参考)
软件介绍

建筑层数:三层双拼

占地尺寸:面宽21.0米x进深13.5米

占地面积:274.6平方米

建筑面积:692平方米

造价预算:70万

建筑总面积/总层高:691.8平米(不含入户平台、阳台、露台)/总高13.110米,屋檐口高9米

施工图:(建施图、结构图)共32张+高清效果图,本方案不含水电图,不影响正常施工。

图纸目录:

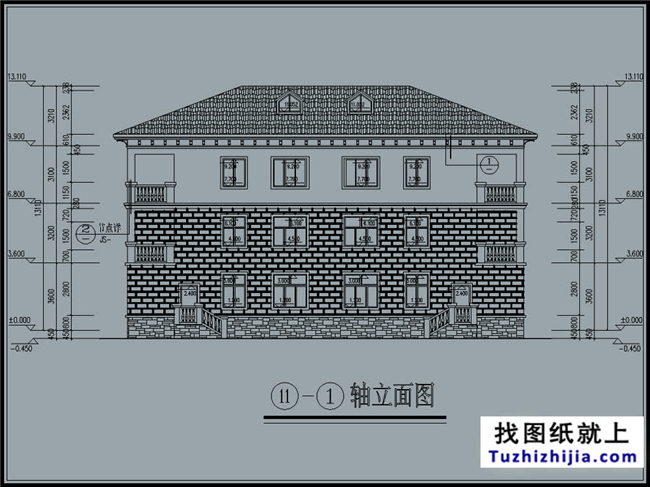

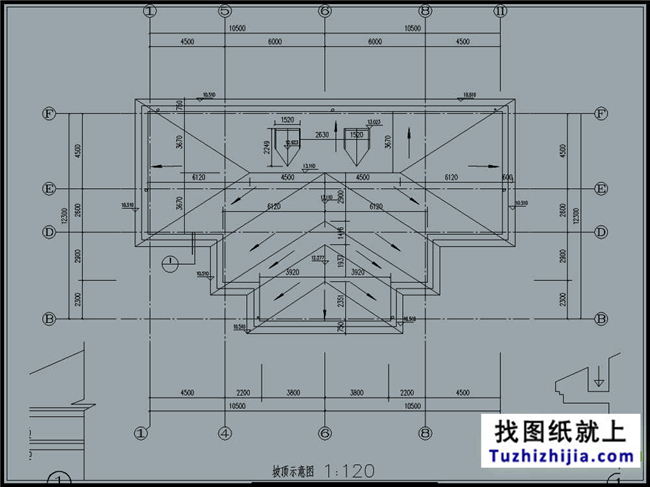

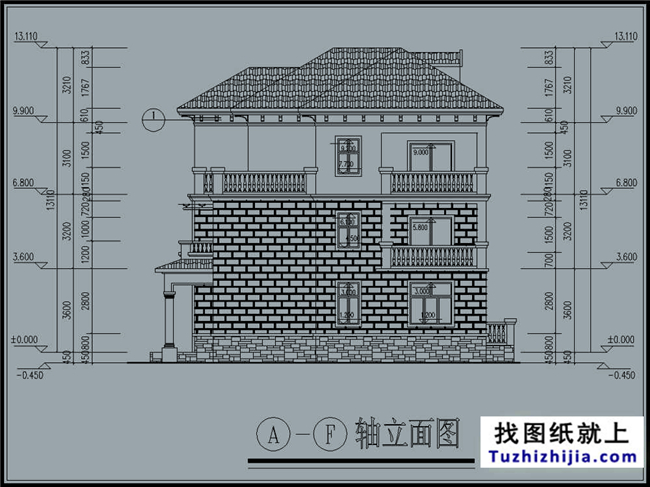

建筑图:建筑设计总说明、地下层墙体尺寸图、一层墙体尺寸图、二层墙体尺寸图、三层墙体尺寸图、建筑构造做法表、地下层建筑平面图、一层建筑平面图、二层层建筑平面图、三层建筑平面图、坡顶示意图、门窗表及大样、F-A轴立面图、1-11轴立面图、A-F轴立面图、11-1轴立面图、E-E剖面图、门楼尺寸图

结构图:结构设计总说明、一层柱定位图、独立基础桩位参考图、基础配筋图、结构一层地面梁配筋图、3.600结构层梁配筋图、6.800结构层梁配筋图、9.900结构层梁配筋图、坡顶结构示意图、3.600结构层板配筋图、6.800结构层板配筋图、9.900结构层板配筋图、坡顶板配筋参考图、楼梯图、上折板构造、下折板构造、楼梯栏杆大样、扁铁预埋大样;

平面功能设计:

一层:玄关、客厅、卫生间、厨房、餐厅、卧房;

二层:主卧、阳台、卫生间、活动室、休闲阳台、卧房;

三层:露台、卧房、卫生间、活动室、休闲阳台、卧房;

275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
275平方米新农村双拼楼中楼户型别墅设计图纸及效果图,21X14米
在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
