两户190平方米新农村双拼别墅全套设计方案及效果图

图纸编号:SP1143 占地面积:191平方米(尺寸/户型可定制)
一月销量: 套,CAD
建筑结构:砖混结构
限时促销:788元 原价1198元
推荐等级:★★★★★
发布时间:2019-11-22
官方网站:https://tuzhizhijia.com 主体造价:44万(仅供参考)
软件介绍

图纸介绍:两户190平方米新农村双拼别墅全套设计方案及效果图,单户95平,简约实用的三层兄弟双拼户型,生活空间完全隔开,独立入户门和楼梯。除了共享露台和连通阳台外,基本上就是互不打扰的生活空间模式,外墙面用同色系的文化石和石漆相呼应,伸出式门檐和阳台不仅增加了利用空间而且使房子凹凸有致,看起来大气又舒适。

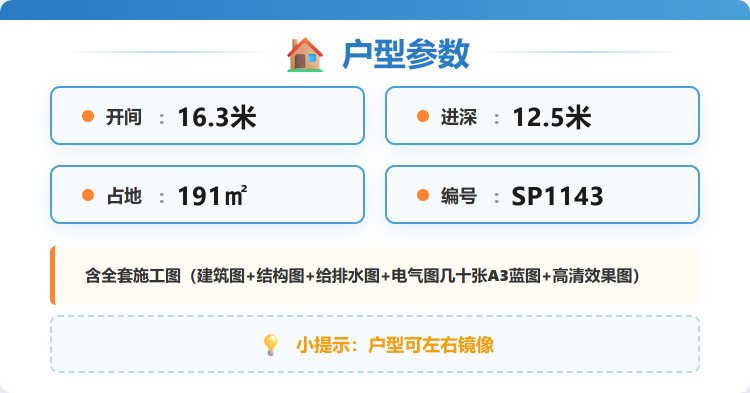

占地面积:16.3m*12.5m,191平方米左右,单户95平左右;

建筑层高:三层;

建筑高度:12.64米(含屋顶);

设计功能:

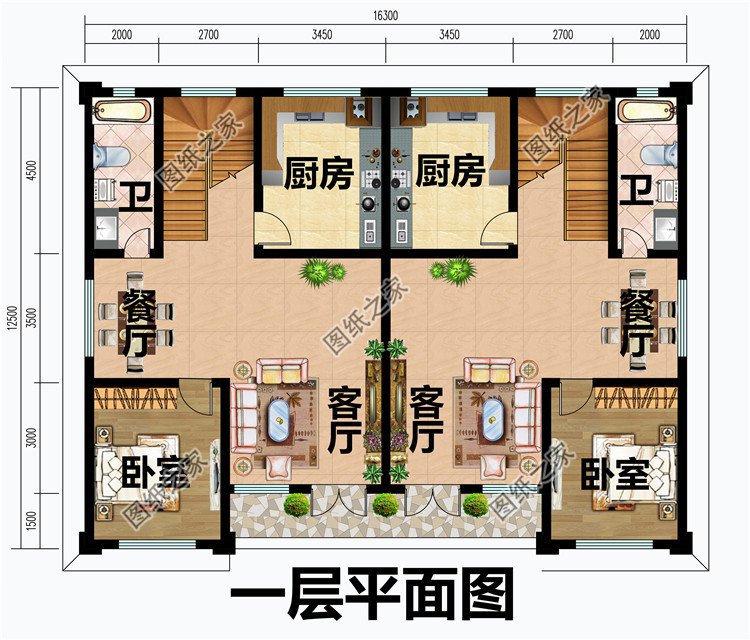

一层:客厅、餐厅、厨房、卧室、卫生间;

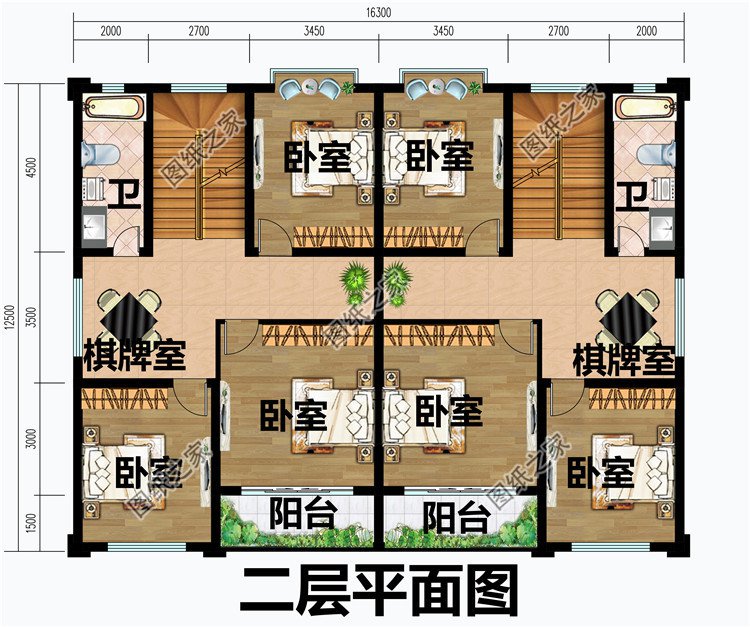

二层:卧室x3、棋牌室、卫生间、阳台;

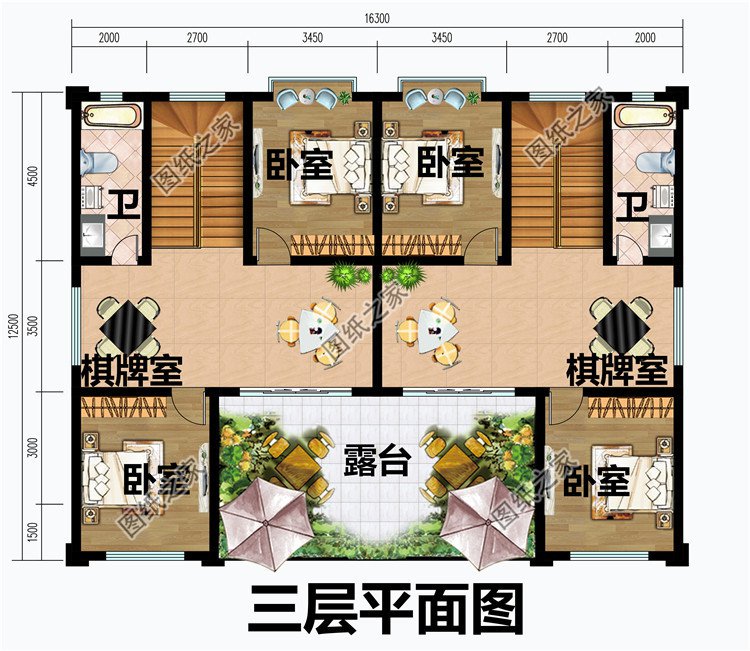

三层:卧室x2、棋牌室、茶室、卫生间、露台;

图纸目录:

建 筑 图:建筑施工说明、建筑构造设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗大样图、门窗表等;

结 构 图:结构设计说明、大样图、基础平面布置图、一层柱配筋图、二层柱配筋图、三层柱配筋图、一层顶梁平法施工图、二层顶梁平法施工图、顶层梁平法施工图、一层顶板结构平面图、二层顶板结构平面图、顶层板结构平面图、楼梯配筋图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、电气设备材料表、等电位联结做法、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、基础接地平面图、屋顶防雷平面图等

本方案为A3施工图+彩色效果图,拿到即可施工。

190平方米新农村双拼别墅全套设计方案及效果图

190平方米新农村双拼别墅全套设计方案及效果图

190平方米新农村双拼别墅全套设计方案及效果图

两户190平方米新农村双拼别墅

两户190平方米新农村双拼别墅

两户190平方米新农村双拼别墅

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制

图纸推荐
  • 二层现代风格双拼别墅设计图,平屋顶,带地下室设计
  • 经典三层双拼房屋设计图,带效果图,户型好,单户面积120
  • 堂屋共用的三层双拼别墅设计图,总占地面积245平米
  • 新款农村三层双拼联体别墅户型图,客厅中空,单户120平米左右
