共用中堂双拼兄弟三层别墅设计图,简欧式风格

图纸编号:SP11710 占地面积:230平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,CAD
推荐等级:★★★★★ 发布时间:2018-10-22 官方网站:http://tuzhizhijia.com 主体造价:50万左右(仅供参考)
软件介绍

图纸介绍:共用中堂双拼兄弟三层别墅设计图,简欧式风格的豪华双拼别墅户型,外墙用黄色面砖装饰,中间的饰画配的很漂亮,三层外墙使用了真石漆装饰的。

占地面积:21.0m*11.0m,230平方米左右,单户115平左右;

建筑层高:三层;

设计功能:

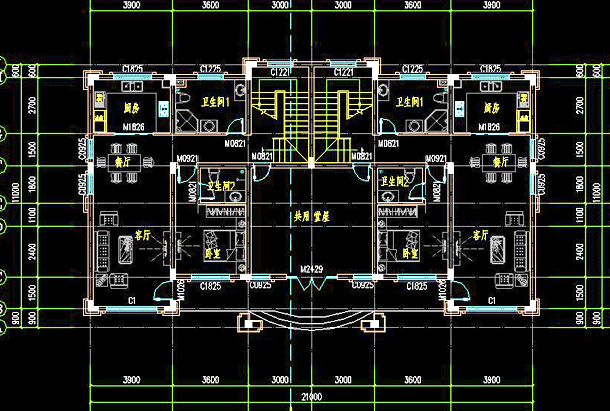

一层:中堂、客厅、餐厅、厨房、卧室(带卫生间)、卫生间;

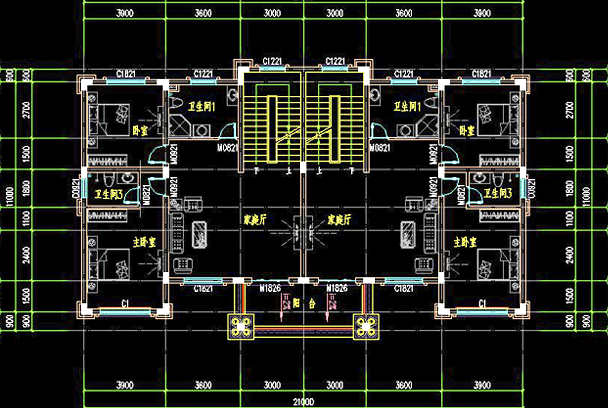

二层:家庭厅、主卧(带卫生间)、卧室、卫生间、阳台;

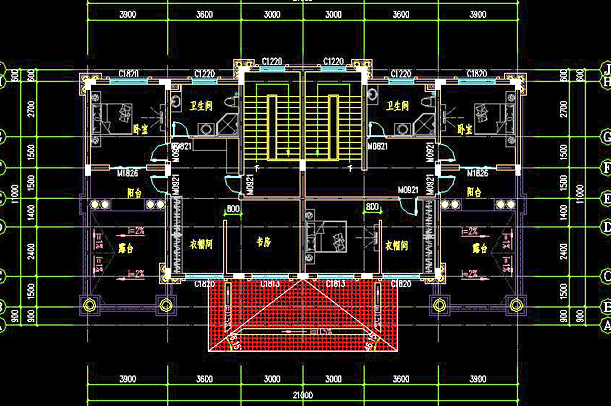

三层:卧室(带衣帽间)卧室、卫生间、露台;

图纸目录:

建 筑 图:建筑施工说明、建筑构造设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗大样图、门窗表等;

结 构 图:结构设计说明、大样图、基础平面布置图、一层柱配筋图、二层柱配筋图、三层柱配筋图、一层顶梁平法施工图、二层顶梁平法施工图、顶层梁平法施工图、一层顶板结构平面图、二层顶板结构平面图、顶层板结构平面图、楼梯配筋图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、电气设备材料表、等电位联结做法、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、基础接地平面图、屋顶防雷平面图等

本方案为A3施工图+彩色效果图,拿到即可施工。



共用中堂双拼兄弟三层别墅设计图,简欧式风格

共用中堂双拼兄弟三层别墅设计图,简欧式风格

共用中堂双拼兄弟三层别墅设计图,简欧式风格

共用中堂双拼兄弟三层别墅设计图,简欧式风格

共用中堂双拼兄弟三层别墅设计图,简欧式风格

共用中堂双拼兄弟三层别墅设计图,简欧式风格

共用中堂双拼兄弟三层别墅设计图,简欧式风格


在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
