2019新款农村四层别墅设计图纸户型图,带挑空客厅

图纸编号:F13324 占地面积:150平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,CAD
推荐等级:★★★★★ 发布时间:2018-12-30 官方网站:http://tuzhizhijia.com 主体造价:55万左右(仅供参考)
软件介绍

图纸介绍:最新款农村四层别墅设计图纸户型图,带挑空客厅,给人楼中楼高档之感,豪华别墅的代表。的这辈子,拥有一栋豪华中式别墅,人生才不算白活。别墅外观设计感十足。富贵之气迎面而来。低调的配色给人一种稳重大气之感!别墅还设计多窗多露台,建一栋就是大大的享受!

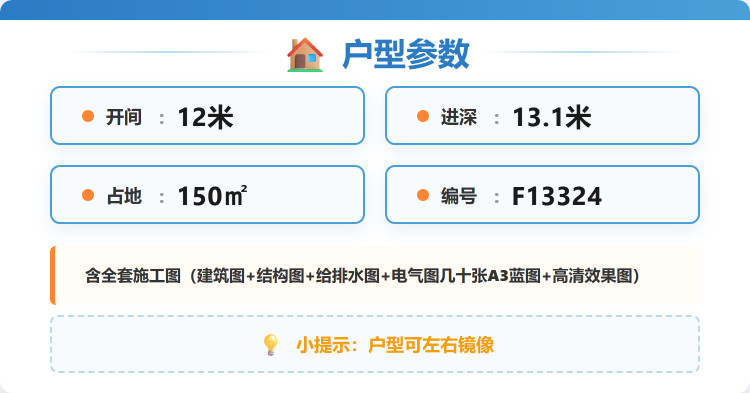

占地面积:12.0m*13.1m,147平方米左右;

建筑层高:四层;

建筑高度:15.75米(含屋顶);

设计功能:

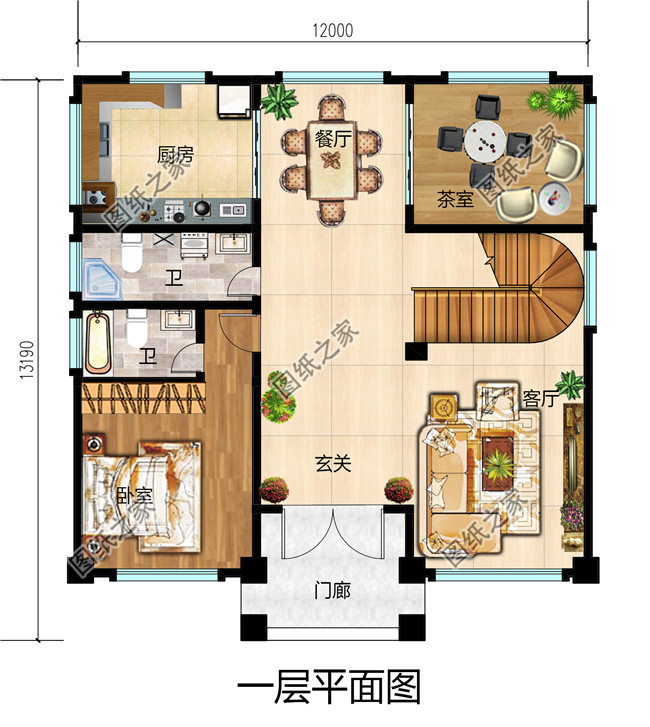

一层户型展示:玄关、客厅、餐厅、厨房、茶室、卧室(带卫生间)、卫生间;

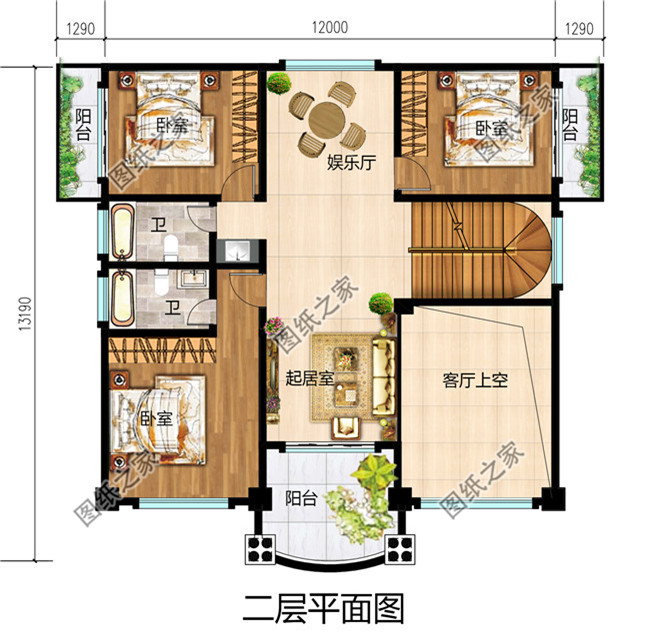

二层户型展示:客厅上空、起居室、卧室(带卫生间)、卧室×2、娱乐室、卫生间、阳台;

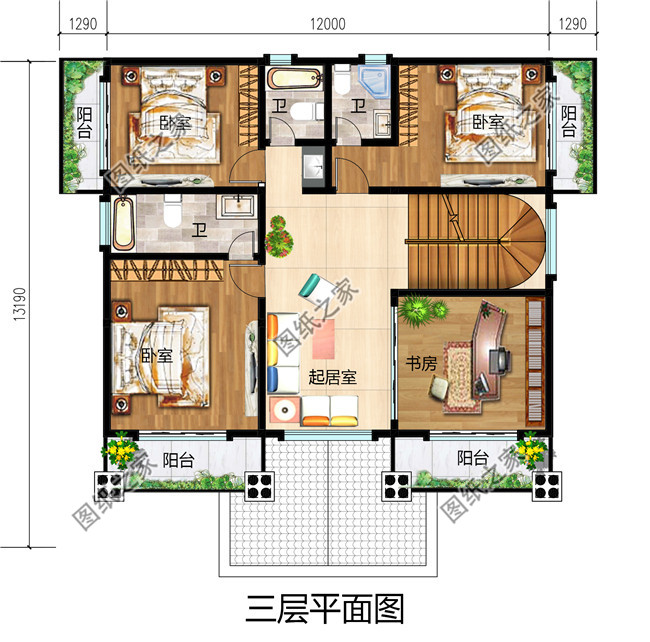

三层户型展示:起居室、主卧(带阳台和卫生间)、卧室(带卫生间)、次卧、书房、卫生间、阳台;

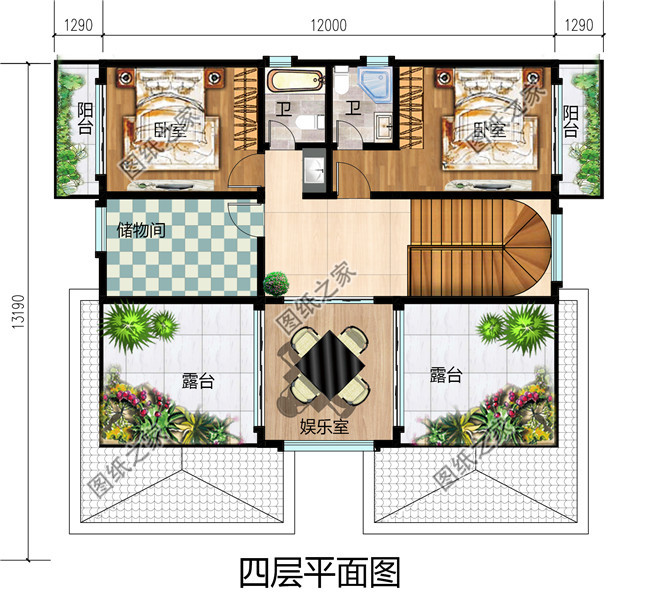

四层户型展示:娱乐室、卧室(带卫生间)、卧室、储物间、卫生间、2大露台;

图纸目录:

建筑图:建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;

本套图纸含全套A3施工图+高清效果图,拿到即可施工!

最新款农村四层别墅设计图纸户型图,带挑空客厅

最新款农村四层别墅设计图纸户型图,带挑空客厅

最新款农村四层别墅设计图纸户型图,带挑空客厅

最新款农村四层别墅设计图纸户型图,带挑空客厅

最新款农村四层别墅设计图纸户型图,带挑空客厅

最新款农村四层别墅设计图纸户型图,带挑空客厅

最新款农村四层别墅设计图纸户型图,带挑空客厅

最新款农村四层别墅设计图纸户型图,带挑空客厅



图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
