占地260平方米欧式四层别墅设计图20X18米,造价108万

图纸编号:F705 占地面积:260平方米(尺寸/户型可定制) 推荐等级:★★★★★ 发布时间:2016-01-25 官方网站:http://tuzhizhijia.com 主体造价:105~108万(仅供参考)
软件介绍

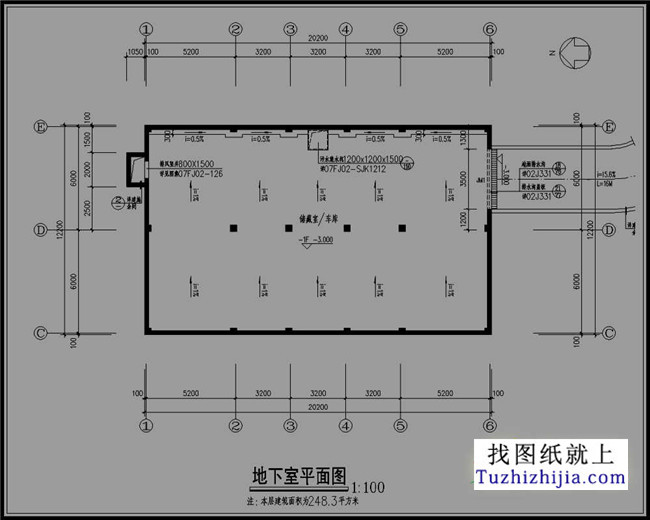

建筑层数:四层(带地下室,如果不需要可以不建造);

占地面积:20.2米x17.8米

占地面积:260平方米

建筑面积:1094平方米

造价预算:50万以上

建筑高度:17.0米(带坡屋顶);

设计功能

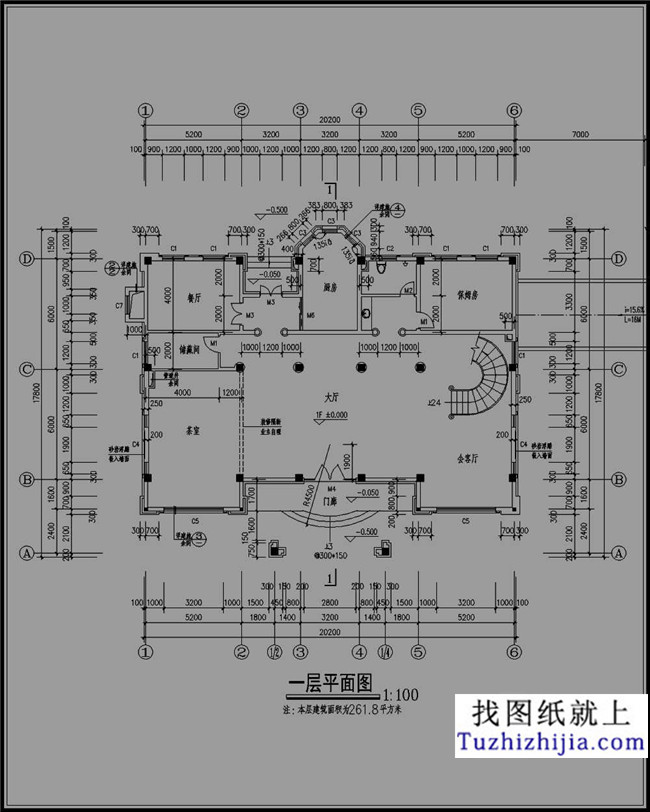

一层:门廊、茶室、大厅、会客厅、储藏间、餐厅、厨房、卫生间、保姆房;

二层:露台、休闲厅、卧室、更衣室、卫生间、卧室、更衣室、卫生间;

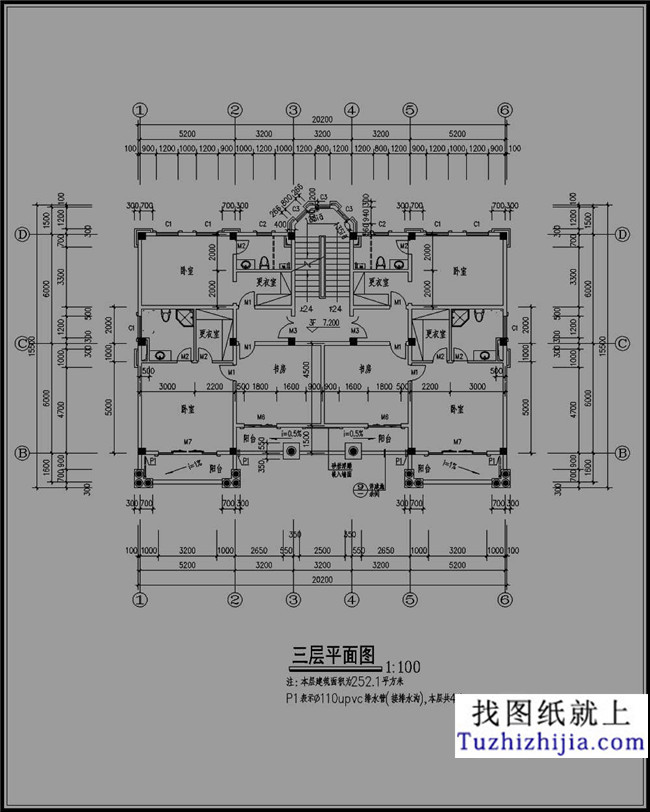

三层:3个阳台、4个卧室、2个书房、4个更衣室、4个卫生间;

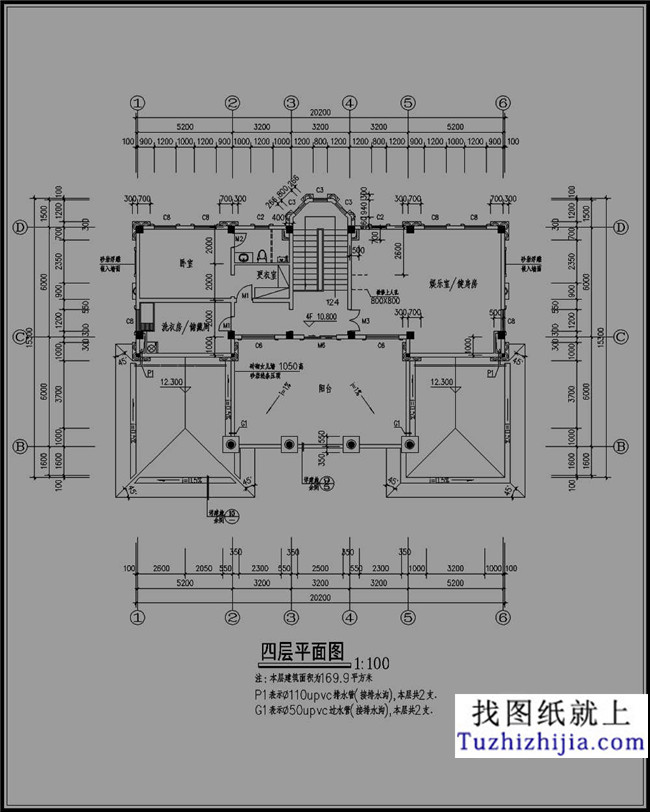

四层:阳台、洗衣房、卧室、更衣室、卫生间、娱乐室;

图纸目录

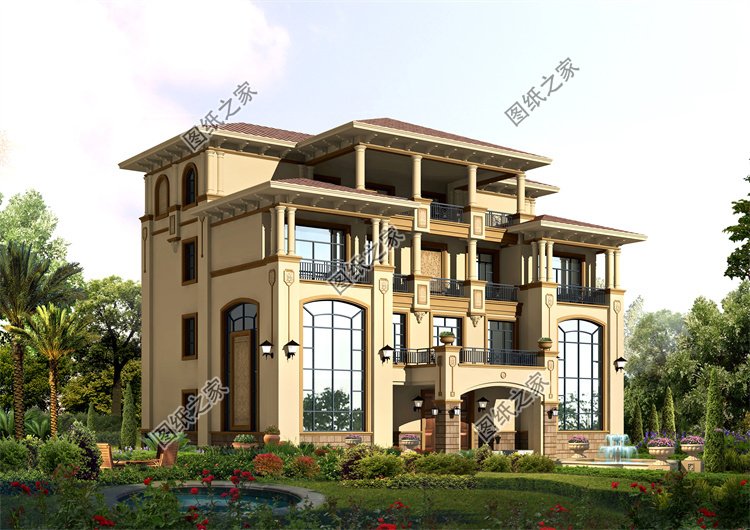

施工图(建施图、结施图、给排水图、电路图)共58张,效果图1张。

建施图指(建筑说明、每层平面图、各面立面施工图、以及剖面图、节点详图等) 12张

结施图指(结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸)18张

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)10张

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)18张

工程名称: 莆田市仙游黄先生豪华别墅

建筑耐火等级:二级;

本工程主体结构合理使用年限为50年;

本工程上部结构体系为钢筋混凝土框架结构.抗震设防烈度详结施;

本工程屋面防水等级为Ⅲ级,耐久年限10年以上;

地下工程施工应以GBJ108-87(地下工程防水技术规范)和GBJ208-83(地下防水工程施工及验收规范)作为施工依据。

地下工程施工时应加强专业间的配合,严防后剔、后改,发现问题应及时会同设计人员及甲方

地下室外墙防水:(由外及里),构造大样参见99Y109建筑产品优选集P17~19。现场研究解决。

所有图纸是经过图纸之家各专业工程师详细校对后,确认无误发布的,本套图纸可以直接用于建房施工,图纸齐全,请您放心!(描述只展示效果图和平面图,具体图纸数目请查看图纸目录)

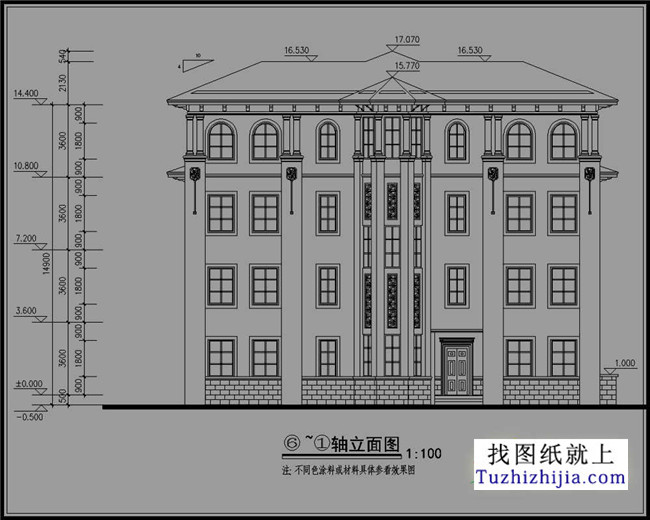

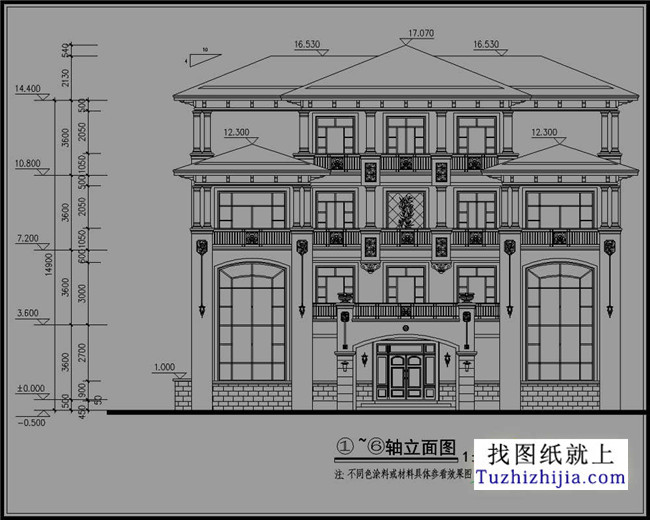

占地260平方米欧式四层别墅设计图
占地260平方米欧式四层别墅设计图
占地260平方米欧式四层别墅设计图
占地260平方米欧式四层别墅设计图
占地260平方米欧式四层别墅设计图
占地260平方米欧式四层别墅设计图
占地260平方米欧式四层别墅设计图
占地260平方米欧式四层别墅设计图
占地260平方米欧式四层别墅设计图
占地260平方米欧式四层别墅设计图



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
