农村四层复式房屋设计图纸,占地105平方米预算35万左右

图纸编号:F706 占地面积:105平方米(尺寸/户型可定制)
一月销量: 套,
建筑结构:砖混结构
限时促销:788元 原价1198元
推荐等级:★★★★★
发布时间:2016-01-25
官方网站:https://tuzhizhijia.com 主体造价:34~38万(仅供参考)
软件介绍

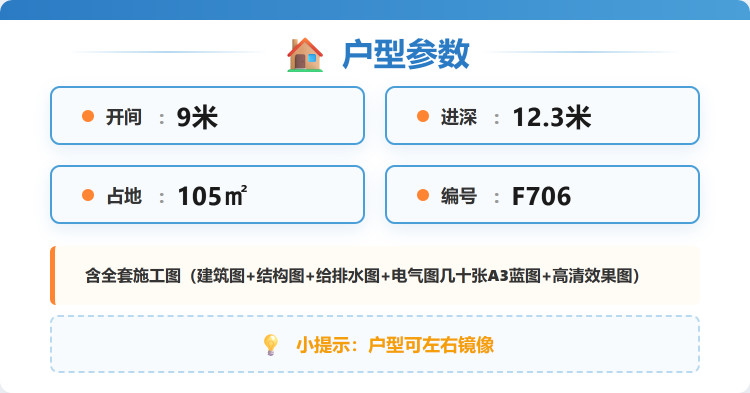

建筑层数:四层

占地尺寸:面宽9米x进深12.3米

占地面积:105.1平方

建筑总面积/总层高:383.2平米(不含入户平台、阳台、露台)/总高14.7米,屋檐口高13米

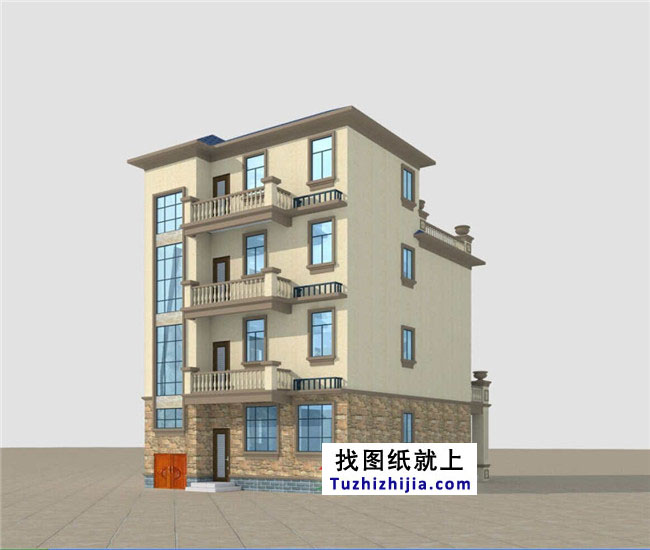

施工图(建施图、结施图、水施图、电施图)+高清效果图,拿到即可施工。

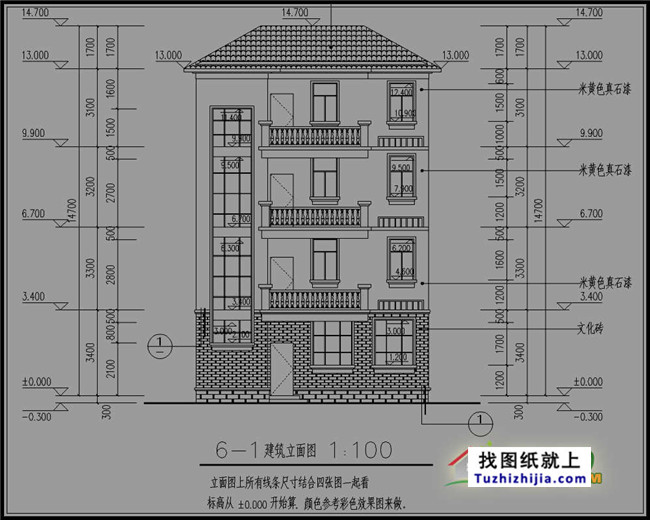

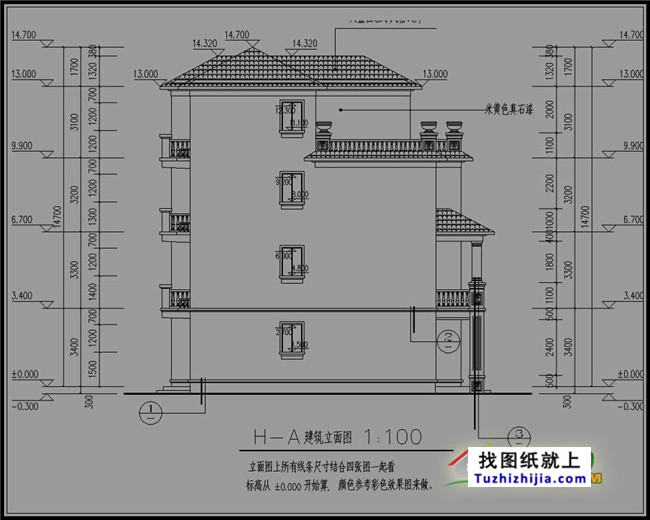

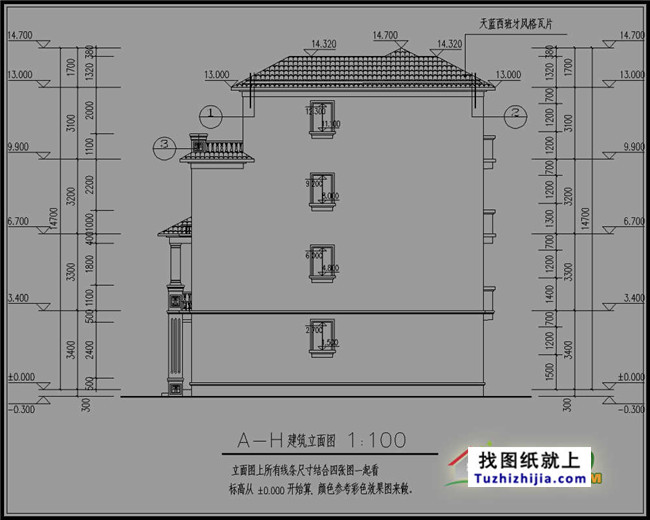

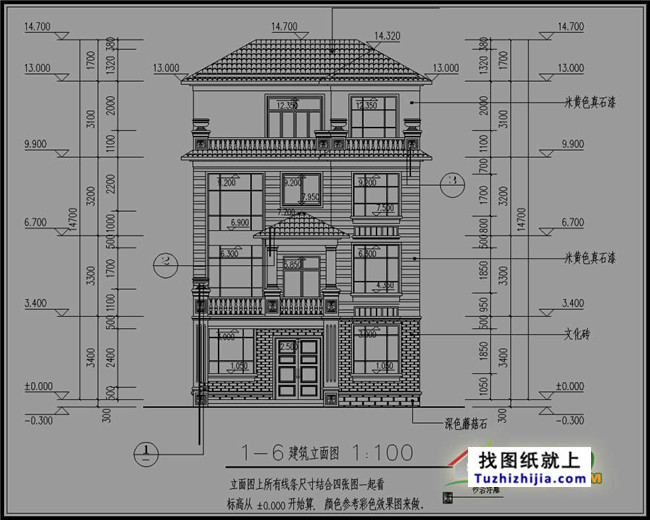

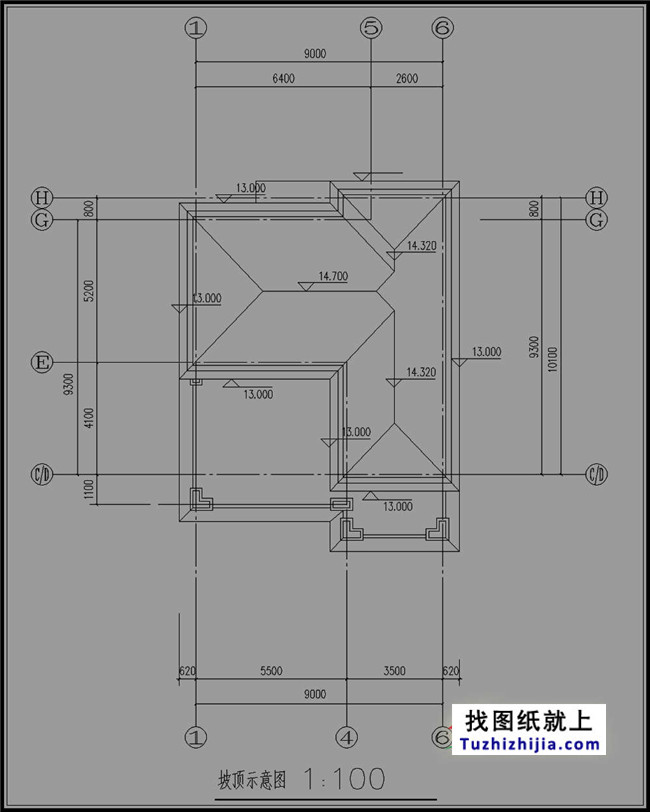

建施图指(建筑说明、每层平面图、各面立面施工图、以及剖面图、门窗、节点详图等)19张

结施图指(结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸)15张

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)10张

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)11张

平面功能介绍:(详细查看图片展示)

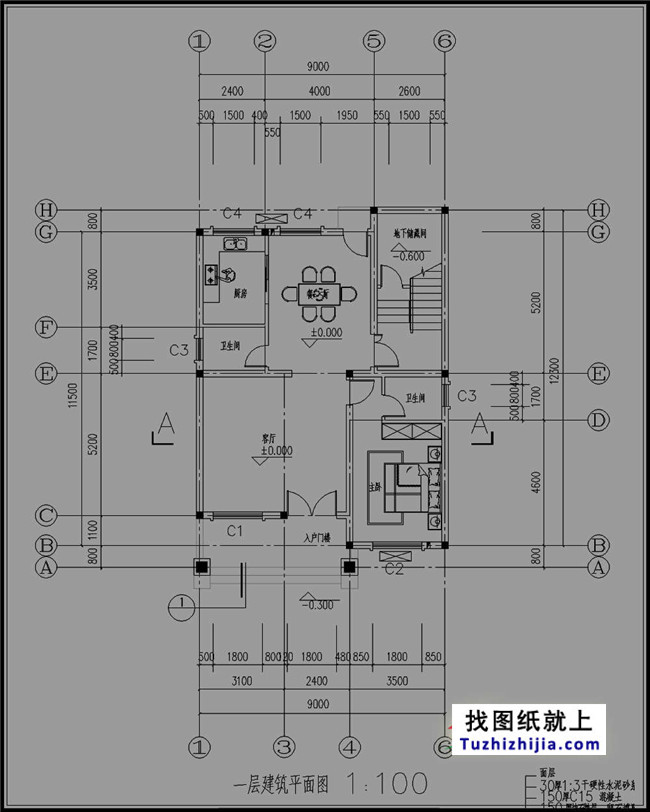

一层:一室一厅一厨两卫一楼梯一堂厅门廊(11.2㎡)进门左边前面(堂厅)(28.6㎡),进门右边前面卧室带卫生间(17.8/4.2㎡),左边中间卫生间(4.1㎡),左边后面厨房(8.5㎡),后面中间餐厅(20.8㎡),右边后面双跑楼梯(15.6㎡),以上均为单空间建筑面积。

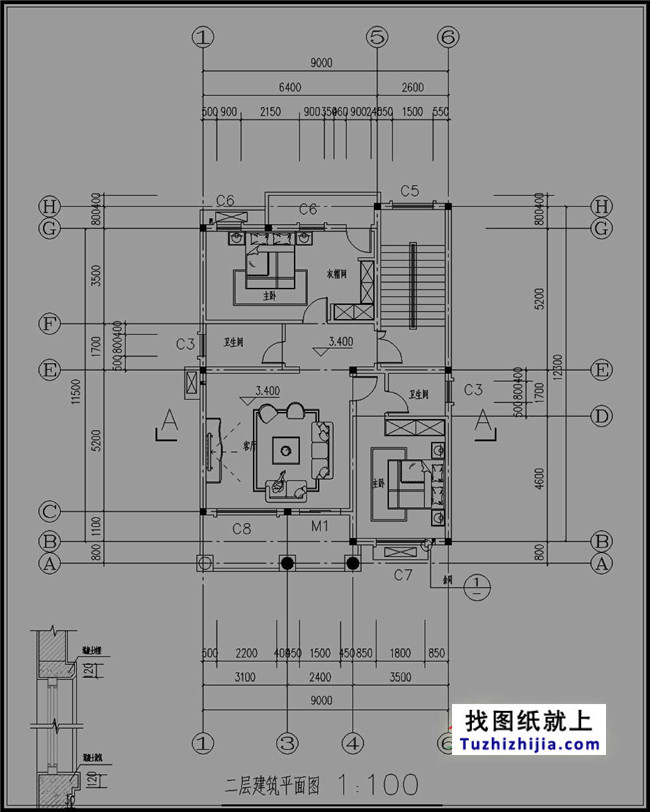

二层:两室一厅两卫一楼梯两阳台前面阳台(11.2㎡)左边前面复式客厅(28.6㎡),右边前面主卧室带卫生间(17.8/4.2㎡),左边中间卫生间(4.1㎡),左边后面卧室(22.4㎡),客厅后面中间过道(5.8㎡),右边后面双跑楼梯(15.6㎡),最后面阳台(4.8㎡),以上均为单空间建筑面积。

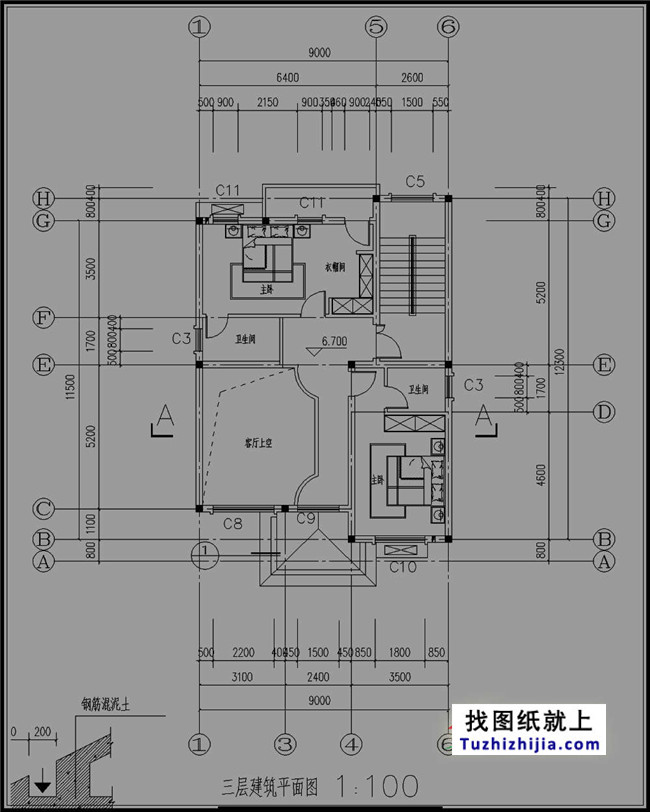

三层:两室两卫一楼梯一阳台左边前面复式中空,前面中间过道(7.6㎡),右边前面主卧室带卫生间(17.8/4.2㎡),左边后面主卧室带左边中间卫生间(22.4/4.1㎡),客厅后面中间过道(5.8㎡),右边后面双跑楼梯(15.6㎡),最后面阳台(4.8㎡),以上均为单空间建筑面积。

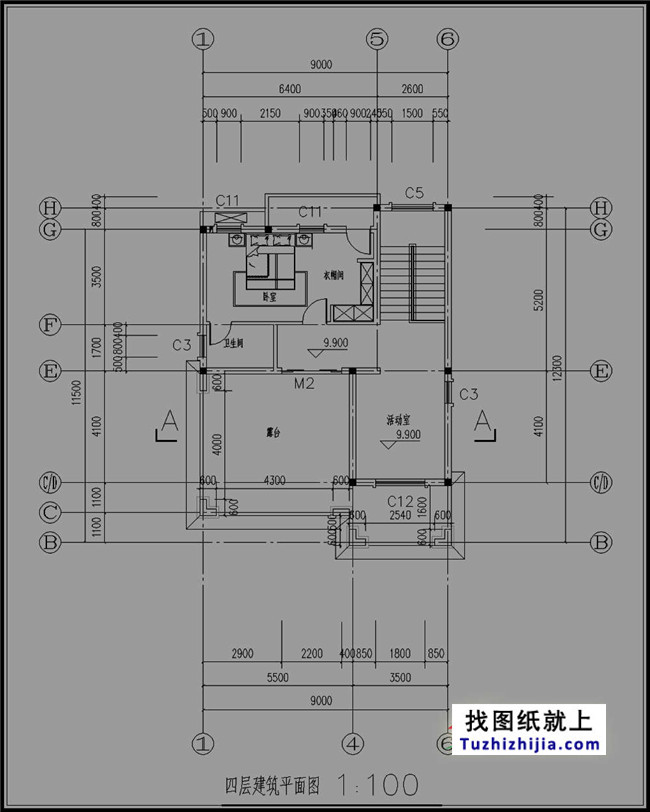

四层:两室两卫一楼梯一阳台,前面露台(36.3㎡),右边中间活动室(14.4㎡),左边后面主卧室带左边中间卫生间(22.4/4.1㎡),卫生间右边中间过道(5.8㎡),右边后面双跑楼梯(15.6㎡),最后面阳台(4.8㎡),以上均为单空间建筑面积。

农村四层复式房屋设计图纸, 占地105平方米
农村四层复式房屋设计图纸, 占地105平方米
农村四层复式房屋设计图纸, 占地105平方米
农村四层复式房屋设计图纸,占地105平方米预算35万左右
农村四层复式房屋设计图纸,占地105平方米预算35万左右
农村四层复式房屋设计图纸,占地105平方米预算35万左右
农村四层复式房屋设计图纸,占地105平方米预算35万左右
如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
