120平方米新农村四层房屋设计图纸和效果图

图纸编号:F722 占地面积:120平方米(尺寸/户型可定制) 推荐等级:★★★★★ 发布时间:2016-01-26 官方网站:http://tuzhizhijia.com 主体造价:41~43万(仅供参考)
软件介绍

占地尺寸:面宽12.2米x进深11.4米

占地面积:125.7平方左右

建筑总面积/总层高:446平米(不含入户平台、阳台、露台)/总高14.4米,屋檐口高12.9米

全套施工图(建施图、结施图、水施图、电施图)+高清效果图,拿到即可施工。

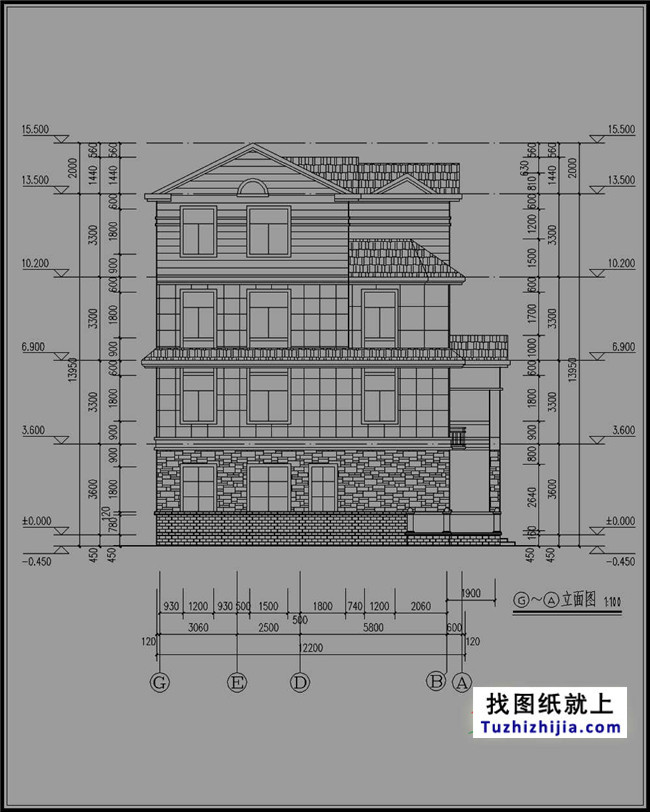

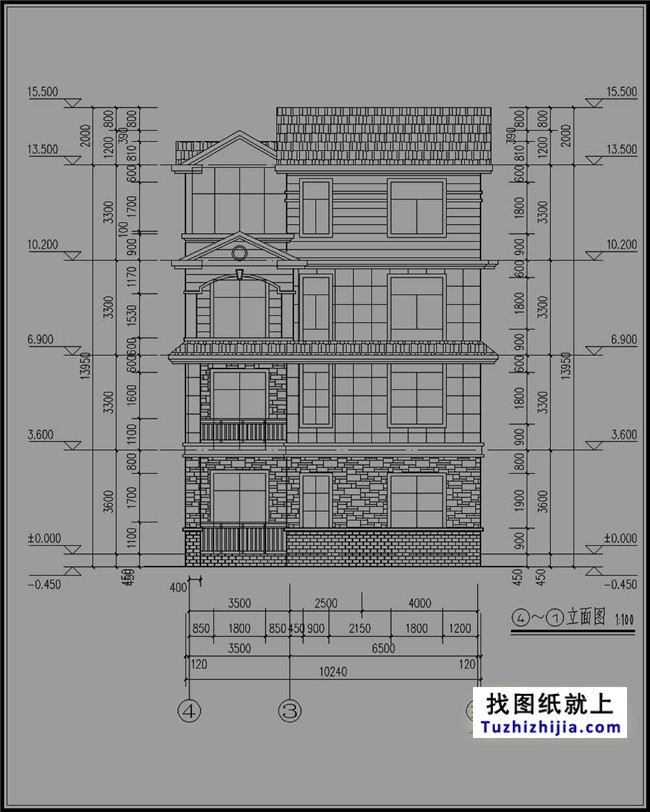

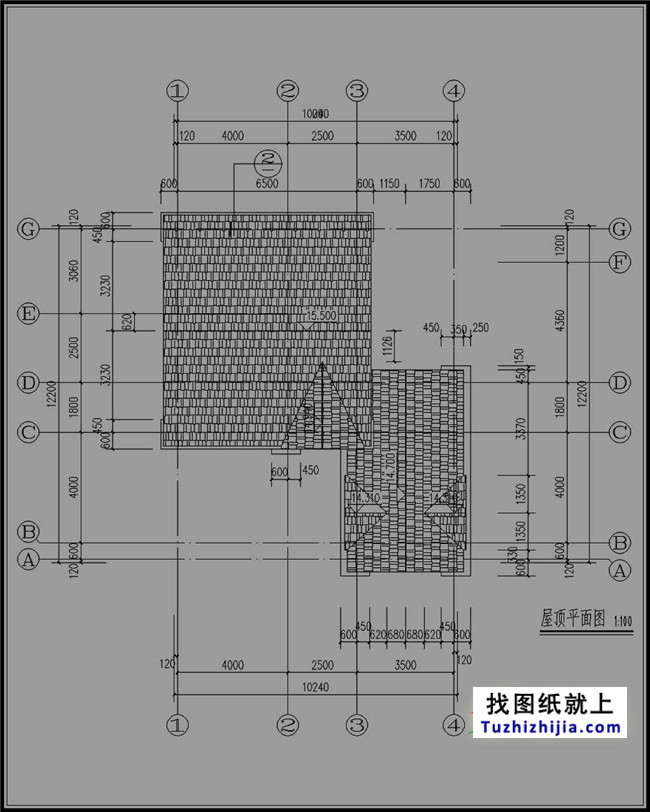

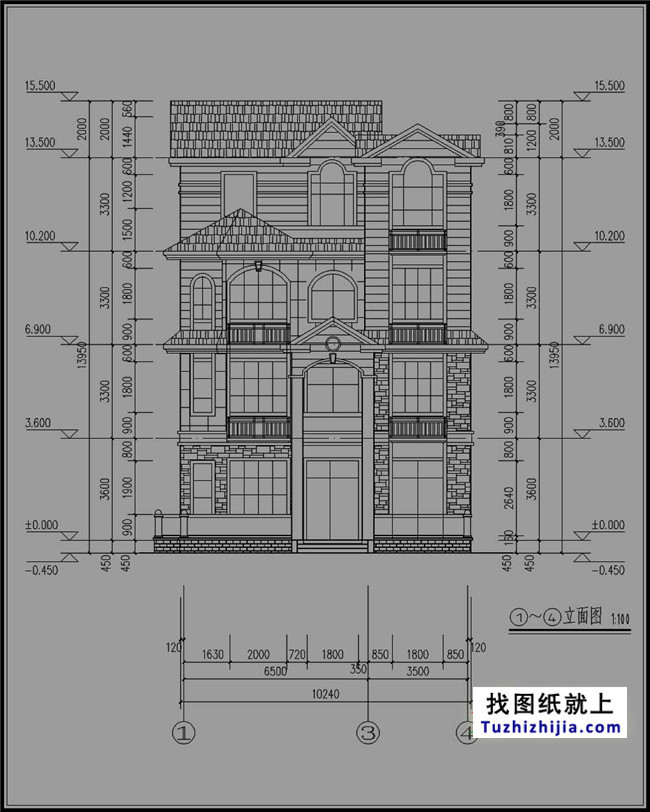

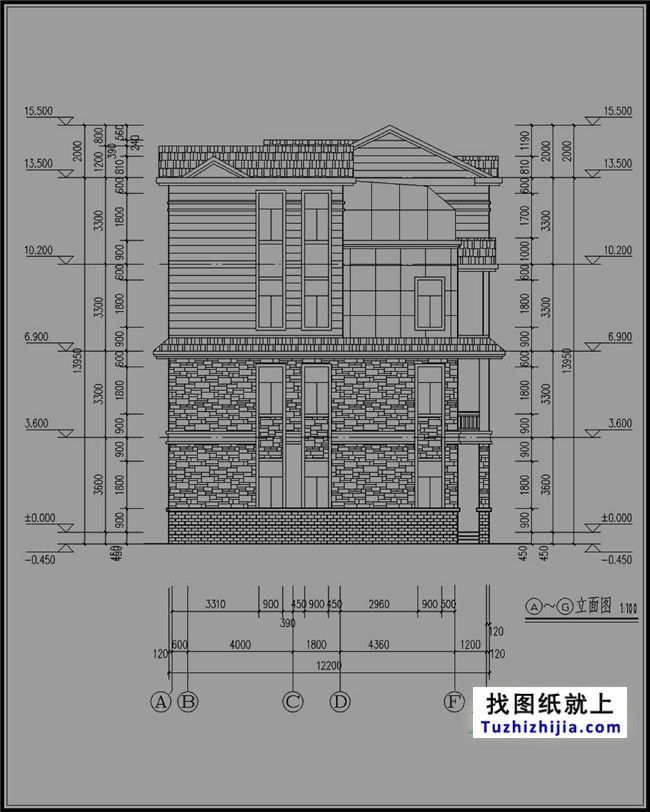

建施图指(建筑说明、每层平面图、各面立面施工图、门窗、以及剖面图、节点详图等)17张

结施图指(结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸)13张

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)5张

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)10张

平面功能介绍:(详细查看图片展示)

一层:一堂屋两厅两卧室 一储物间 一双跑楼梯 厨房  卫生间

 二/三层:三室两厅两卫一双跑楼梯,两阳台

 四层:三室一阳台一露台一卫生间一楼梯

120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
120平方米新农村砖混四层房屋设计图纸和效果图
在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
