80平方米农村四层房屋设计图纸及效果图

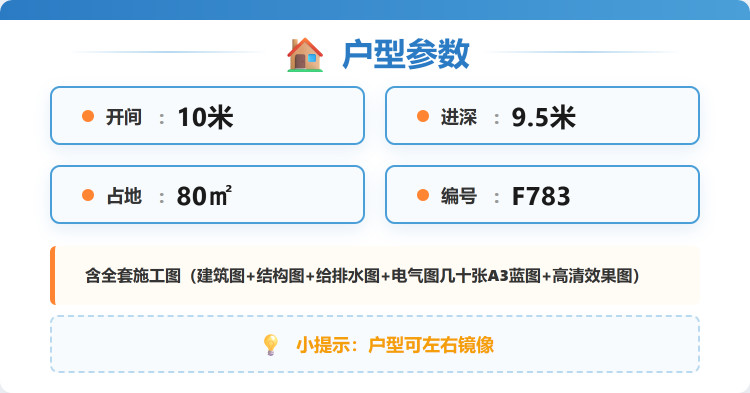

图纸编号:F783 占地面积:80平方米(尺寸/户型可定制)
一月销量:
建筑结构:未知,
推荐等级:★☆☆☆☆ 发布时间:2016-01-30 官方网站:http://tuzhizhijia.com 主体造价:20~24万(仅供参考)
软件介绍

建筑层数:四层

占地尺寸:面宽8.4米x进深10.8米=80平方米

占地面积:80平方

造价预算:21万

建筑总面积/总层高:310平米(不含入户平台、阳台、露台)/总高12.4米

建筑结构:框架结构

施工图(建施图、结施图、水施图、电施图)共41张,效果图1张。

图纸目录

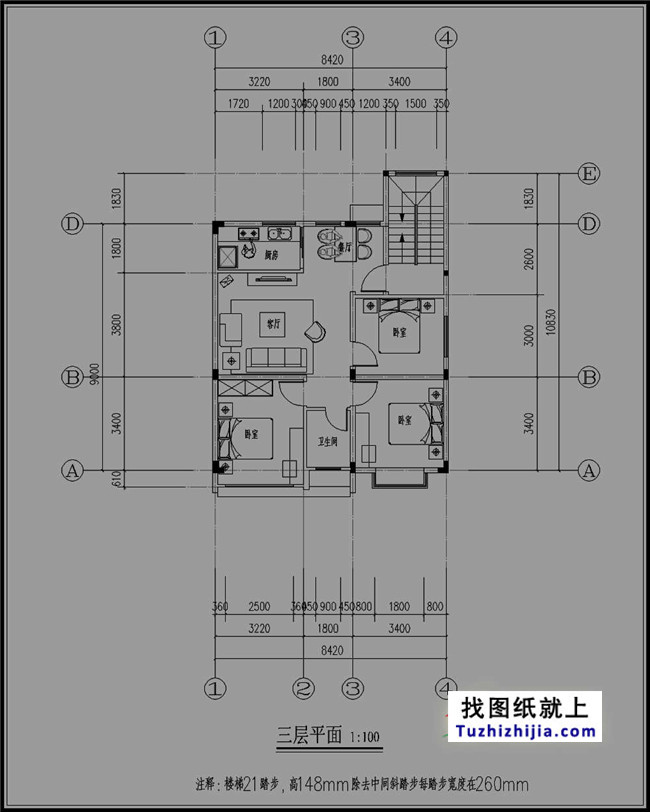

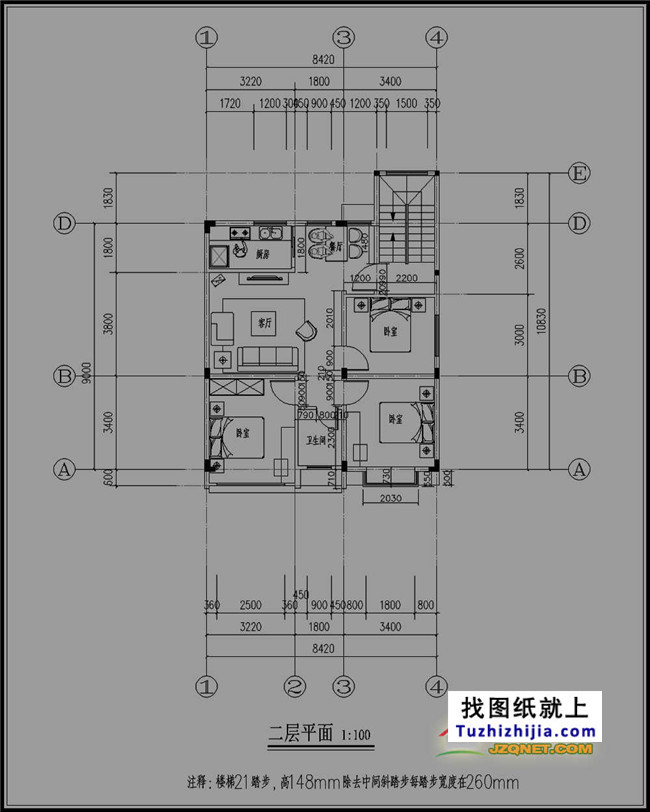

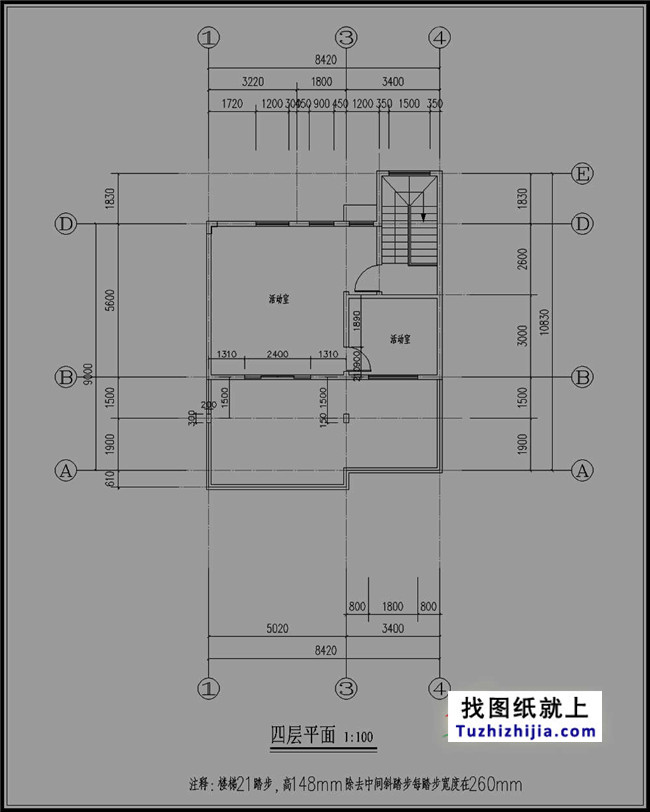

建筑:首层平面、二层平面、三层平面、四层平面、顶面平面、顶面平面二、右立面图、正立面图、左立面图、背立面图

结构:结构设计总说明、首层平面、基础平面图、一层柱平面图、二层柱平面图、二层梁结构图、三层梁结构图、四层梁结构图、二层板布筋、三层板布筋、四层板布筋、四层布筋二、楼梯配筋图

给排水:给排水设计说明与图例、首层给排水布置、二层给排水布置、三层给排水布置、四层给排水布置

电路:配电箱系统图、电气设计说明、首层强弱电布置、二层强弱电布置、三层强弱电布置、四层强弱电布置、首层灯控布置、二层灯控布置、三层灯控电布置、四层灯控布置;

80平方米农村四层房屋设计图纸及效果图
80平方米农村四层房屋设计图纸及效果图
80平方米农村四层房屋设计图纸及效果图
80平方米农村四层房屋设计图纸及效果图
80平方米农村四层房屋设计图纸及效果图
80平方米农村四层房屋设计图纸及效果图
80平方米农村四层房屋设计图纸及效果图
80平方米农村四层房屋设计图纸及效果图



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
