一层带商铺的四层楼房别墅设计图纸和效果图,房屋户型图

图纸编号:F861 占地面积:133平方米(尺寸/户型可定制)
一月销量: 套,CAD
建筑结构:砖混结构
限时促销:788元 原价1198元
推荐等级:★★★★★
发布时间:2019-07-19
官方网站:https://tuzhizhijia.com 主体造价:39万(仅供参考)
软件介绍
图纸介绍: 9x13米一次带商铺临街户型自建别墅楼房,房屋设计图纸,挑空复式带大露台。一层作为商铺带公卫,设计南向楼梯进入生活区。二层布局为:基本的生活配置包括厨房餐厅等,室外设以阳台;三层有三室一厅一卫,配有一个外置阳台。四层设计了两室一厅一卫,配以亭子和露台。带商铺的房子,不论是租出去,还是自己用来做点小生意都是合适的。
占地面积:9.0m*13.0m,133平方米;
建筑层高:四层;
建筑高度:16.82米(含屋顶);
设计功能:

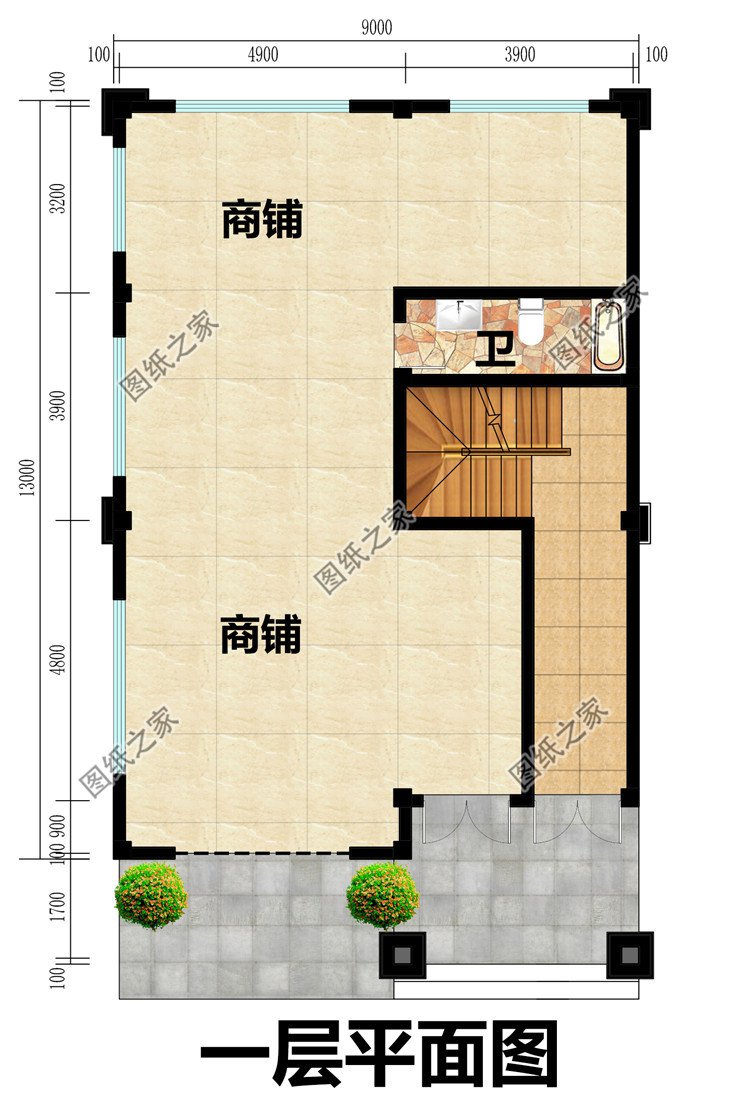

一层户型: 商铺,卫生间;

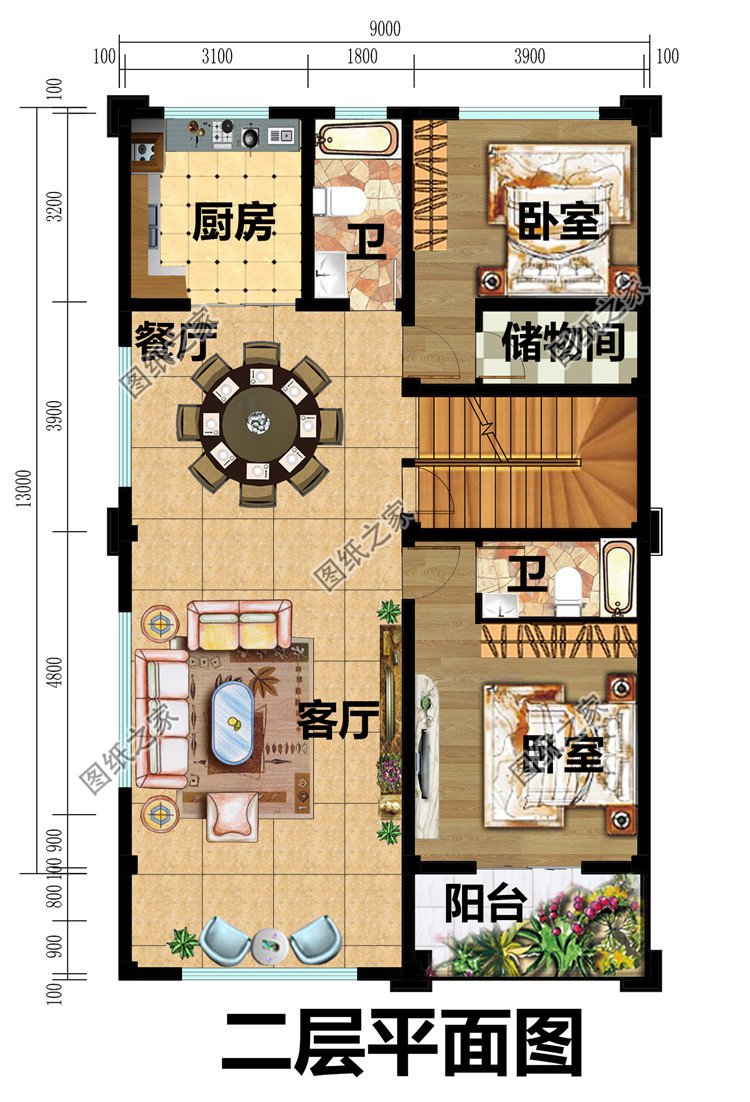

二层户型:客厅,卧室(带卫生间,阳台),厨房,餐厅,卫生间,卧室,储物间;

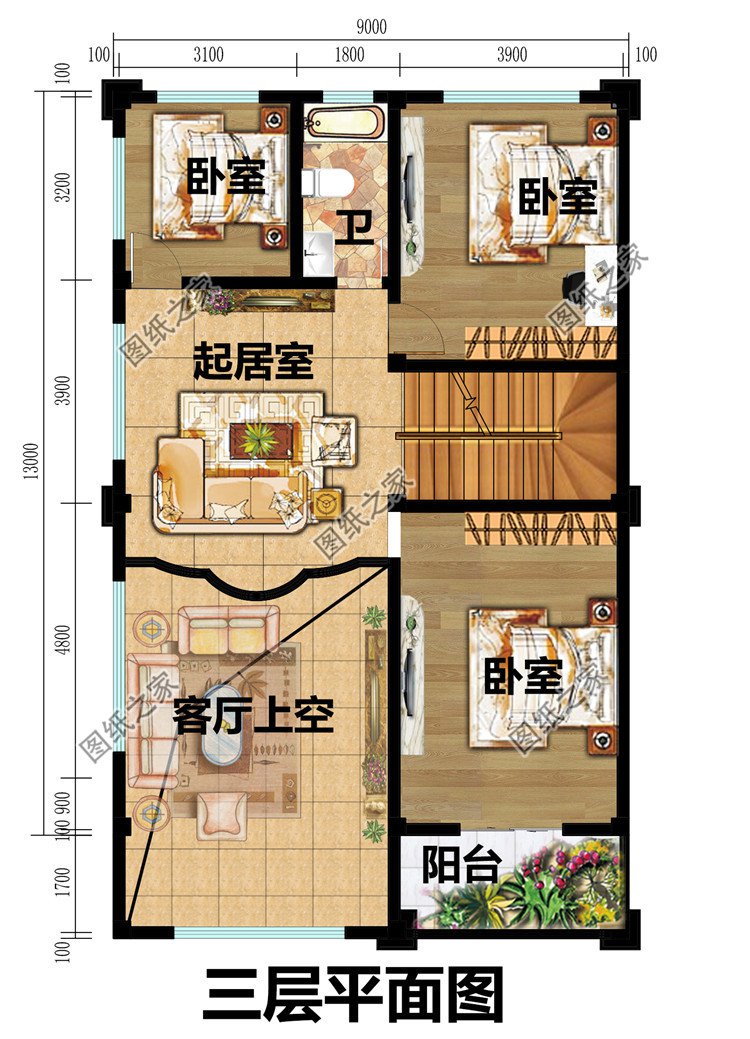

三层户型:客厅上空,卧室(带阳台),起居室,卧室,卫生间,儿童房;

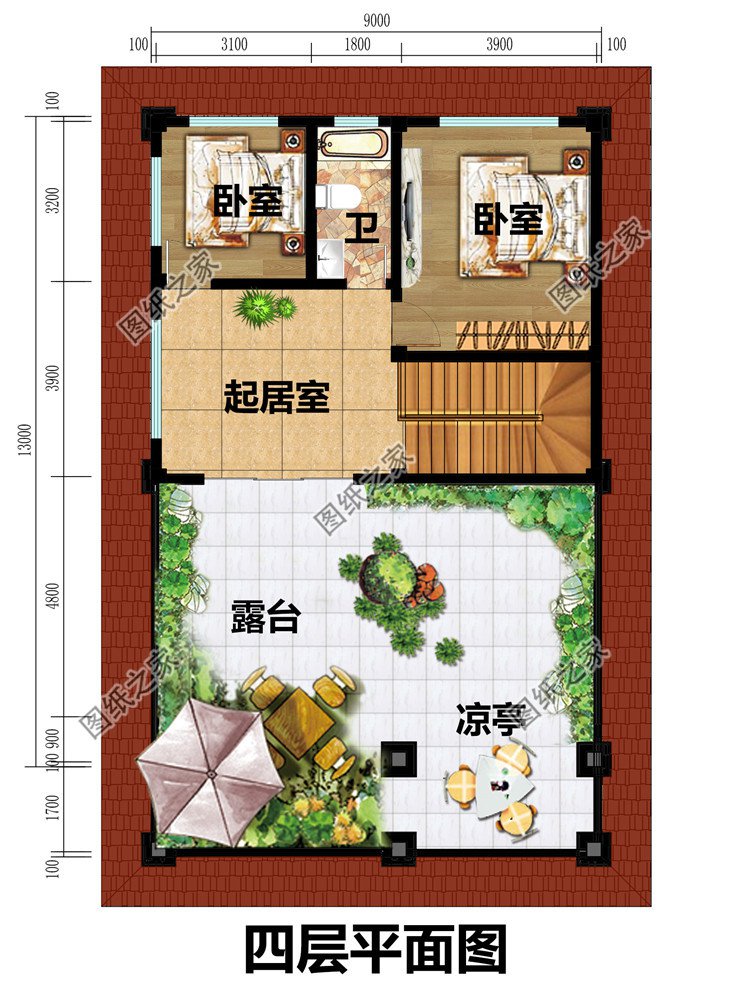

四层户型:露台,亭子,起居室,卧室X2,卫生间;
图纸目录:
建筑图:图纸目录、建筑说明、各层平面图、立面图x4、剖面图、大样图、楼梯大样图、节点大样图、门窗表;
结构图:图纸目录、结构说明、基础配筋图、基础大样图、梁结构配筋图、板结构配筋图、屋面结构配筋图、楼梯结构配筋图、节点大样图;
给排水图:图纸目录、设计说明、给排水平面图、卫生间排水大样图、给排水系统图、排水系统图;
电气图:图纸目录、电气说明、等离子电位作法、强点系统图、弱电系统图、照明布置图、插座布置图、弱电布置图、基础接地布置图、屋顶防雷布置图。
本套方案包含全套A3设计图+彩色效果图。

漂亮的四层别墅设计图纸和效果图,带车库,可临街商铺

漂亮的四层别墅设计图纸和效果图,带车库,可临街商铺

漂亮的四层别墅设计图纸和效果图,带车库,可临街商铺

一层带商铺的四层楼房别墅设计图

一层带商铺的四层楼房别墅设计图

一层带商铺的四层楼房别墅设计图

一层带商铺的四层楼房别墅设计图

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
