一层三合院自建房屋设计的图纸,建筑面积200平米左右,造价15-20万

图纸编号:Y5104 占地面积:200平米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,CAD
推荐等级:★★★★★ 发布时间:2017-12-12 官方网站:http://tuzhizhijia.com 主体造价:15万-20万(仅供参考)
软件介绍

图纸介绍:本户型为一层三合院自建房屋设计的图纸,建筑面积200平米左右,造价15-20万,这样的造型充分的说明只要设计的好,一层也很洋气,尤其是带庭院的农村自建房,最美。

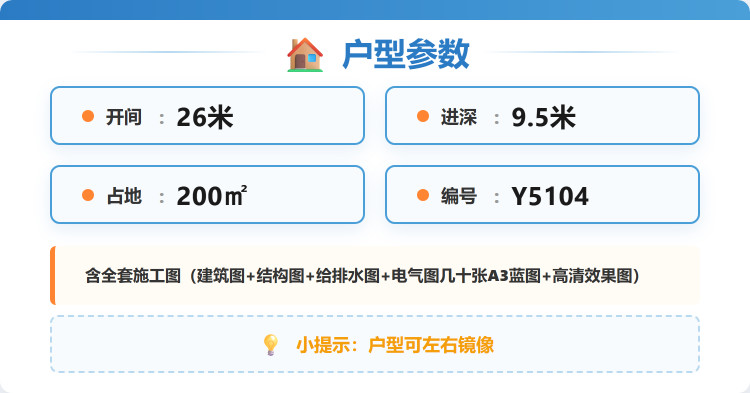

占地面积:26.0m*9.5m,建筑面积200平方米左右;

建筑层高:一层;

建筑高度:6.39米(含屋顶);

设计功能:

一层户型设计:客厅、餐厅、厨房、卧室x4(其中2个带卫生间)、卫生间×3;

图纸目录:

建 筑 图:建筑设计说明、一层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、节点大样图、门窗表等;

结 构 图:结构设计说明、基础布置图、一层顶梁结构平面图、屋顶梁结构平面图、一层顶结构平面图、顶层结构平面图等;

给排水图:一层给排水平面图、屋顶给排水平面图、给水系统图、排水系统图等;

电 气 图:一层电气平面图、屋顶电气平面图、配电系统图等;

本套图纸全套A3设计图+高清效果图,拿到即可施工。

一层三合院自建房屋设计的图纸,建筑面积200平米左右

一层三合院自建房屋设计的图纸,建筑面积200平米左右

一层三合院自建房屋设计的图纸,建筑面积200平米左右

一层三合院自建房屋设计的图纸,建筑面积200平米左右

一层三合院自建房屋设计的图纸,建筑面积200平米左右

一层三合院自建房屋设计的图纸,建筑面积200平米左右

一层三合院自建房屋设计的图纸,建筑面积200平米左右

一层三合院自建房屋设计的图纸,建筑面积200平米左右



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
