农村一层房屋设计图占地面积:11.3x8.3平方米造价预算:15万以内.

图纸编号:Y702 占地面积:80.3平方米(尺寸/户型可定制) 推荐等级:★★★★★ 发布时间:2016-01-25 官方网站:http://tuzhizhijia.com 主体造价:15万以内(仅供参考)
软件介绍
建筑层数:一层;
建筑占地面积:11.3m*8.3m;
造价预算:8万
建筑高度:4.6米(含屋顶)坡屋顶;
设计功能:
一层:厨房、卧室、客厅、主卧室、卫生间、杂物间、餐厅。
图纸目录:

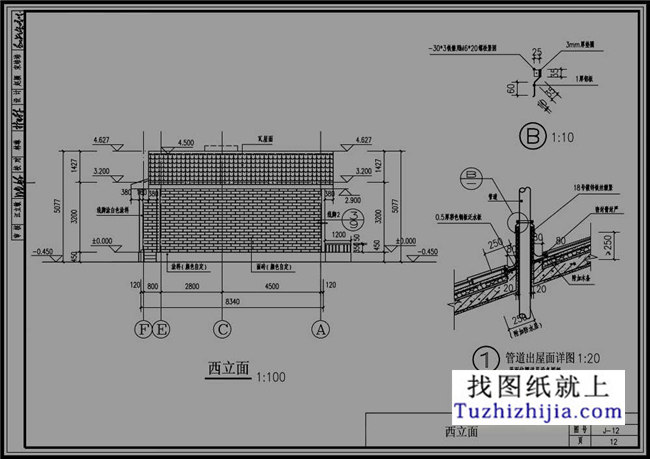

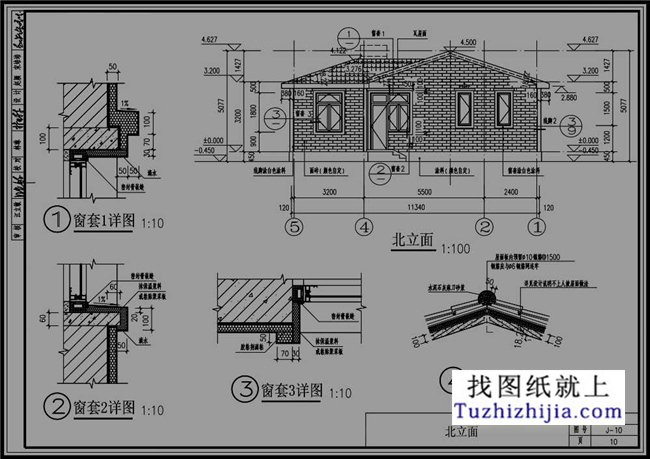

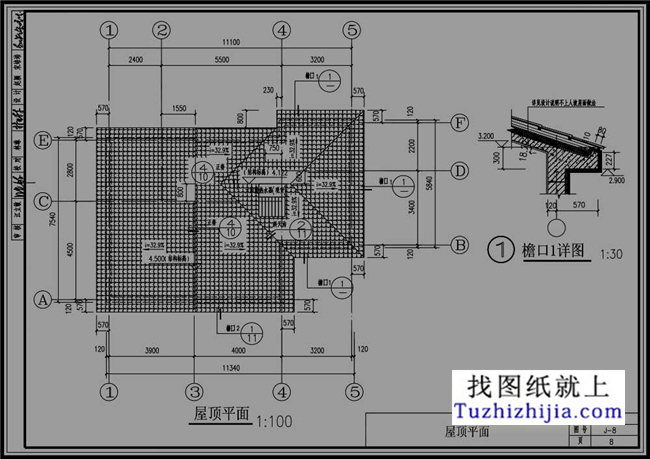

建筑:目录、编制总说明、建筑设计说明、总平面示意、一层平面、散水详图、挡台详图、屋顶平面、檐口1详图、南立面图、空调板详图、线脚1详图、线脚2详图、北立面图、窗套1详图、窗套2详图、窗套3详图、正脊详图、东立面图、檐口2详图、斜天沟详图、西立面图、管道出屋面详图、1-1剖面、踏步详图、厨房一层平面详图、厕所窗排气孔详图、厕所一层平面详图、外墙外保温构造节点、雨水管管扣预埋节点、外墙水平缝保温构造节点、外墙外保温阴阳角构造节点、外墙外保温勒脚构造节点、2-2剖面、窨井盖平面、窨井盖详图、窨井平面、3-3剖面、4-4剖面、5-5剖面、窨井详图、门窗详图、门窗数量表;
结构:结构设计说明、折梁钢筋构造和折板钢筋构造、条形基础底板主筋十字交接处钢筋配置示意、条形基础底板主筋L字交接处钢筋配置示意、半砖内隔墙基础、屋面板挑檐转角处构造配筋详图、构造柱与墙身连接剖面、构造柱配筋和拉接详图、构造柱与基础连接剖面、砖墙与构造柱拉结详图、砖墙墙体连接详图、端部支座为砌体墙、端部支座为梁或圈梁、圈梁钢筋水平连接、板上表面分布钢筋示意图、中间支座为砌体墙、中间支座为梁或圈梁、板在支座的锚固构造、圈梁纵筋搭接、门窗过梁详图、窗顶过梁门窗套详图、门窗过梁与圈梁叠合纵筋搭接构造、圈梁与梁叠合纵筋搭接构造、外墙转角处线脚、基础结构平面、基础详图、一层结构平面、屋顶结构平面、门窗套详图、管道出屋面详图;
给排水:给排水设计说明、总平面示意、农村一层房屋设计图、屋顶平面、给水系统图、排水系统图、厕所一层平面、厕所一层给水系统图;
电气:电气设计说明、一层配电平面、一层弱电平面、基础接地平面、屋顶防雷平面、配电系统图、信息及有线电视系统、总等电位联结系统图示例、卫生间局部等电位联结示例、柱和墙面无砖墙或其他建筑材料隔开、预埋连接板做法A、柱和墙面有砖墙或其他建筑材料隔开、引出接线板大样图、预埋连接板做法B、屋顶防雷做法(一)、檐口避雷带做法、太阳能热水器与避雷带连接、檐口支持卡做法、柱内用于引下线2主筋与基础钢筋连接、2张效果图。
本工程为小套住宅基地面积156.0平方米,基地尺寸南北向长度为12.0m,东西向长度13.0m,建筑的东向外墙离边界0.81m,西向外墙离边界0.85m,北向离边界1.10m,使用年限50年,防火等级三级,建筑面积80.3平方米,建筑占地面积80.3平方米,防水等级Ⅲ级,建筑密度:51.5%,抗震设防烈度七度,一层建筑面积80.3平方米。
