196平方米乡村一层别墅CAD设计图纸带效果图,11X21米

图纸编号:Y780 占地面积:196平方米(尺寸/户型可定制) 推荐等级:★★★★★ 发布时间:2016-01-30 官方网站:http://tuzhizhijia.com 主体造价:15万(仅供参考)
软件介绍

本套图纸经过全新优化,户型、结构更加合理,一层住宅+配房,主房和配房连通,设计师推荐。

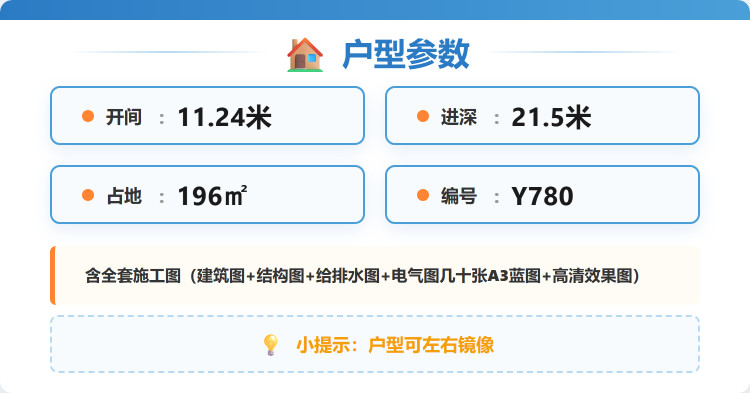

开间:11.24米  进深:21.5米(不含副楼为15米)

占地面积: 196平米(不含副楼156平米)

建筑面积: 196平米(不含副楼156平米)

造价预算:15万

设计功能:

一层:客厅、卧室x5、卫生间x2;

一层副楼:厨房、餐厅、洗衣间、卫生间。

图纸详情:

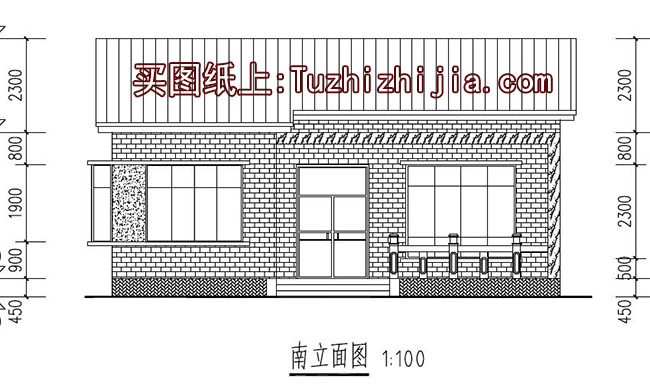

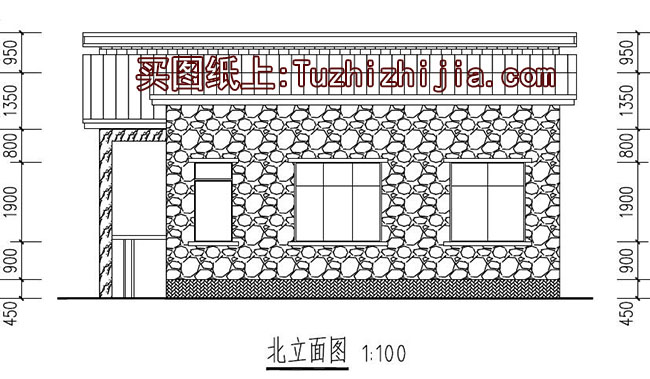

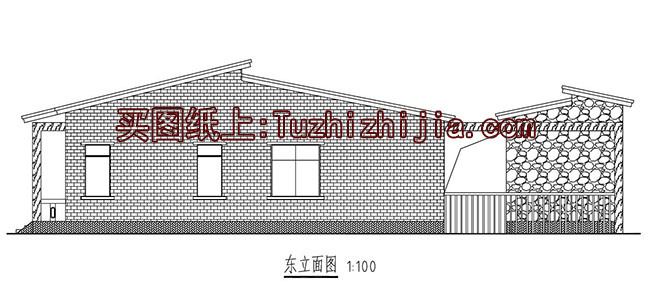

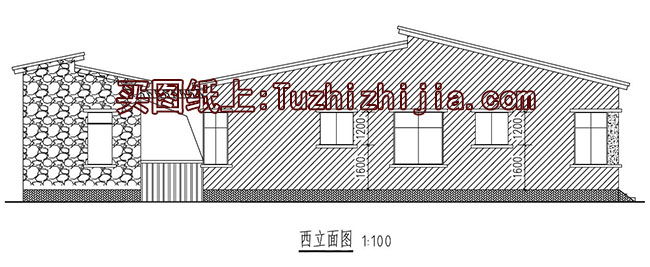

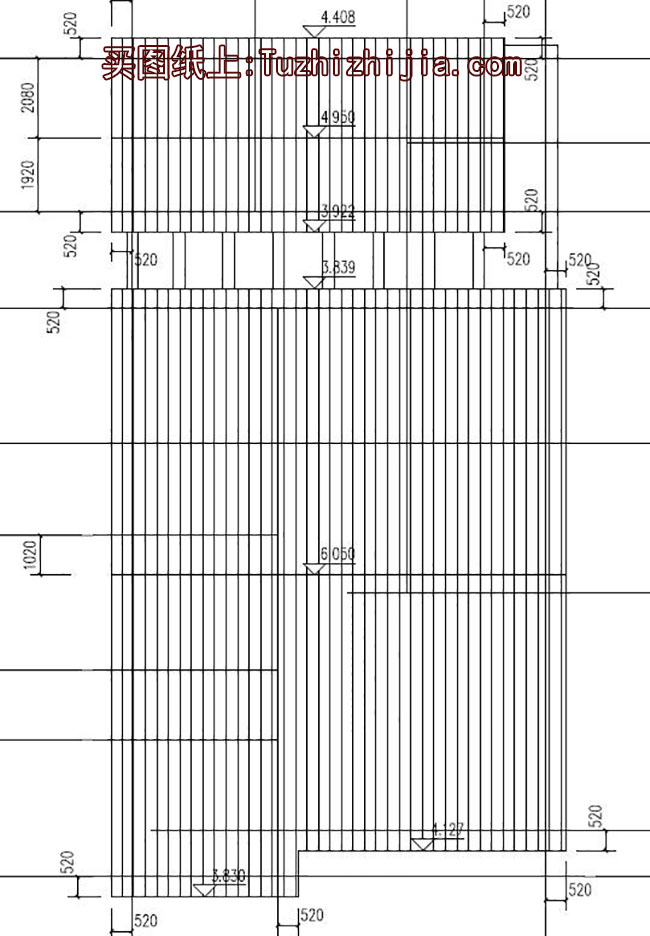

建施:建筑设计总说明、门窗表、一层平面图、屋顶平面图、东立面图、南立面图 西立面图、北立面图、1-1剖面图、楼梯大样、门楼大样、门窗大样图;

结施:结构设计总说明、结构构造详图、基础平面布置图、基础大样图、拄位布置图、3.570梁施工图、屋面梁施工图、3.570板施工图、屋面板施工图、楼 梯配筋图;

水施:给排水设计说明、一层给排水平面图、给水系统图、排水系统图、卫生间大 样图;

电施:电气设计说明及图例、一层照明平面图、一层插座平面图、一层弱电平面图 强弱电系统图。

全套A3图纸+高清效果图,拿到即可施工

196平方米乡村一层别墅CAD设计图纸带效果图,11X21米
196平方米乡村一层别墅CAD设计图纸带效果图,11X21米
196平方米乡村一层别墅CAD设计图纸带效果图,11X21米
196平方米乡村一层别墅CAD设计图纸带效果图,11X21米



196平方米乡村一层别墅CAD设计图纸带效果图,11X21米



196平方米乡村一层别墅CAD设计图纸带效果图,11X21米



196平方米乡村一层别墅CAD设计图纸带效果图,11X21米



196平方米乡村一层别墅CAD设计图纸带效果图,11X21米



196平方米乡村一层别墅CAD设计图纸带效果图,11X21米





在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
