机械绘图时，经常会遇到需要进行焊接的情况，焊接符号可以对焊接过程进行详细的指导，它可以用简单明了的方式在图纸上告诉我们焊接的形状、各图形的尺寸以及焊接方法等，下面，小编为大家整理了焊接符号大全及其标注的方法，以供学习参考。

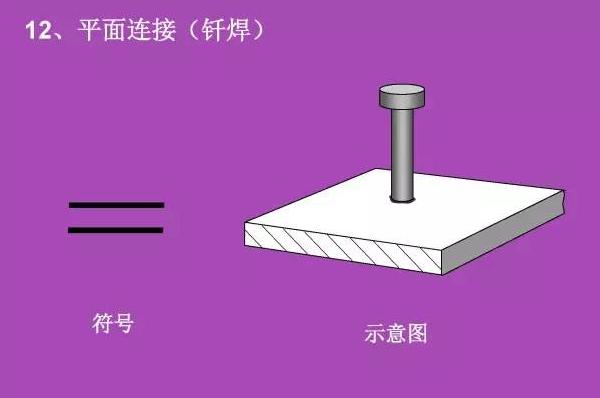

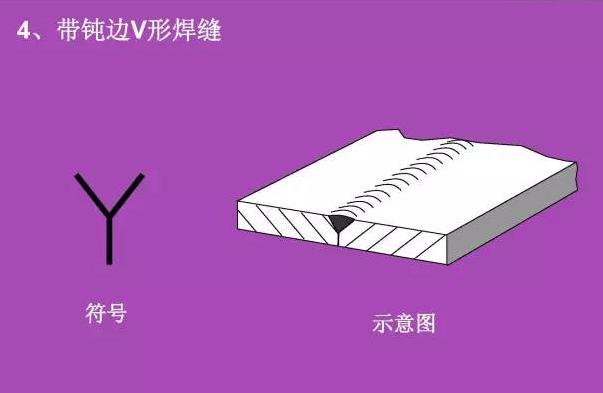

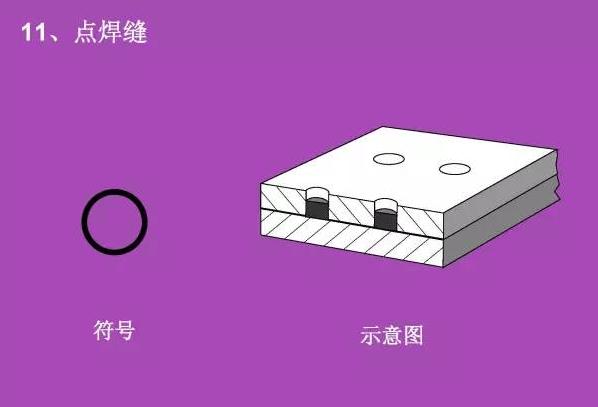

一、基本符号

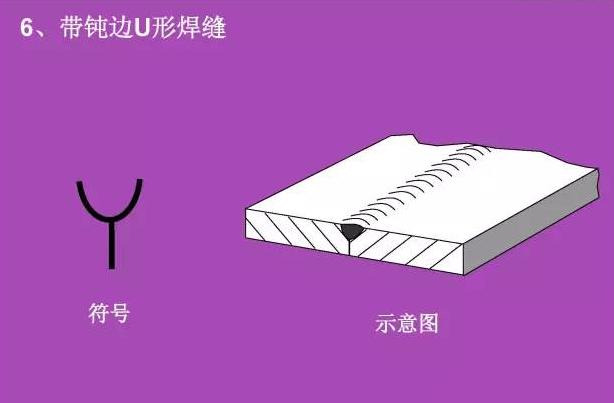

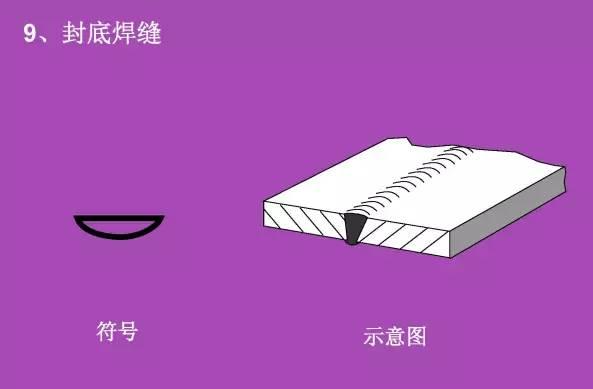

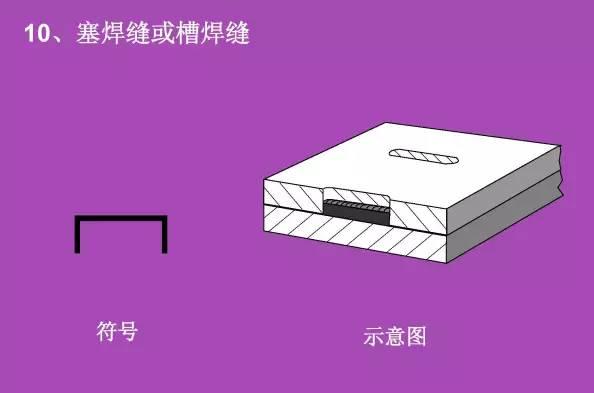

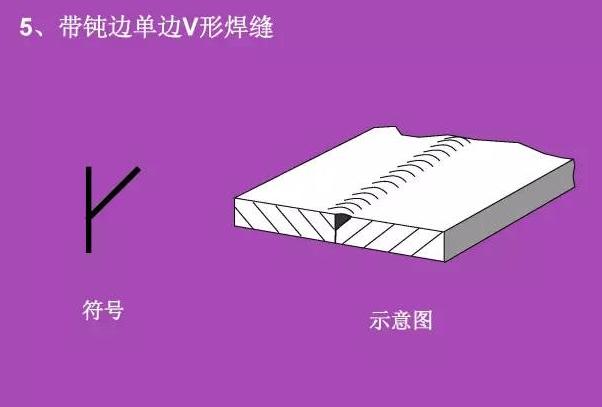

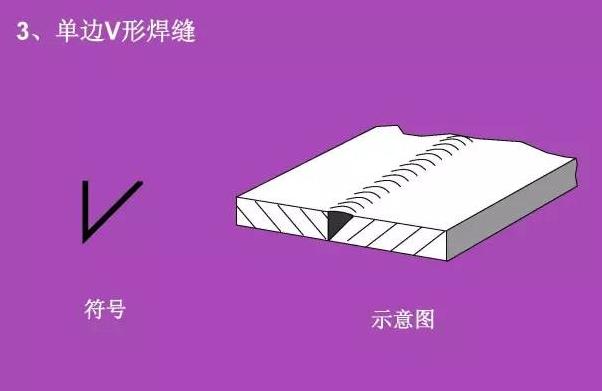

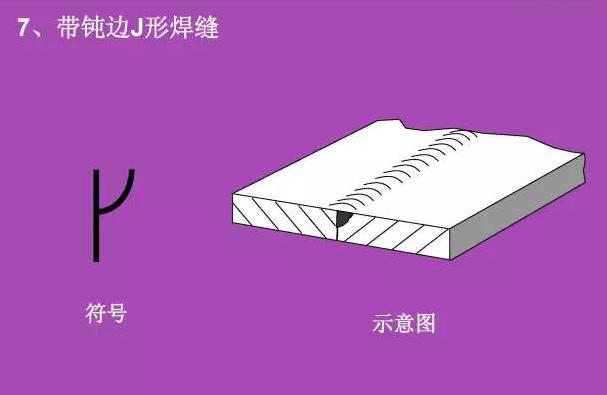

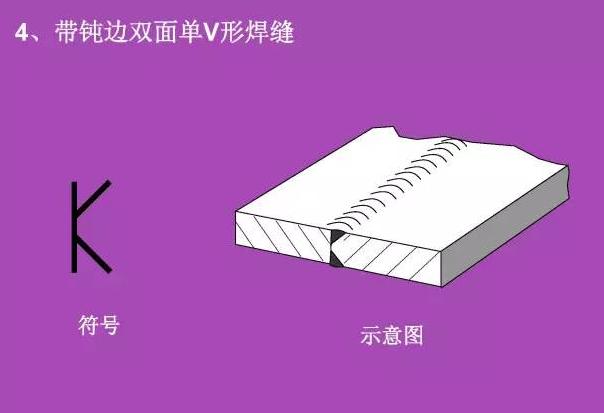

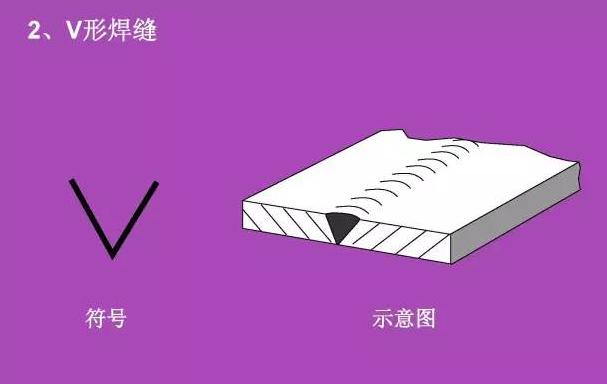

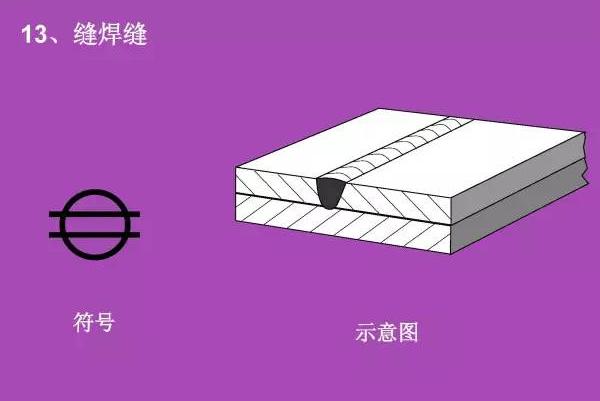

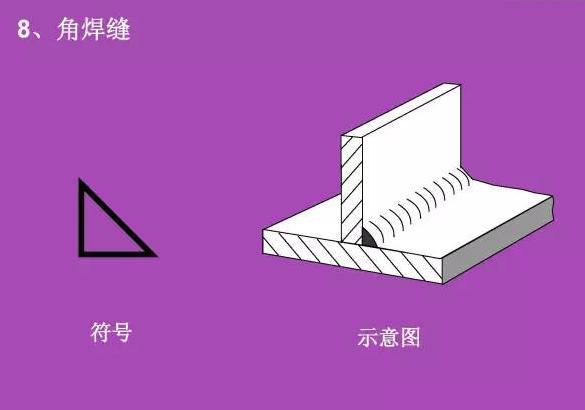

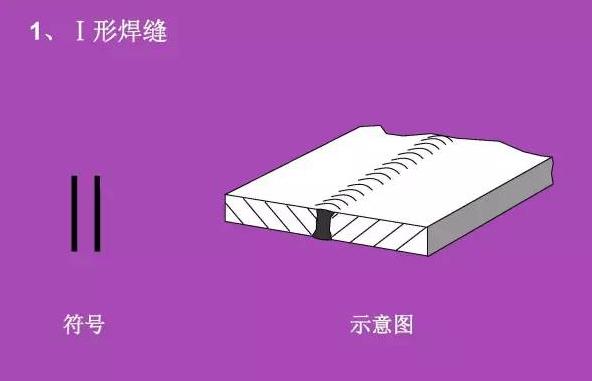

焊接符号包含基本符号、辅助符号、补充符号、指引线和焊接尺寸等部分。当我们想要对焊接横截面的形状、线宽等进行标注时，标注字符高度一般为1/10。下面是焊接基本符号。

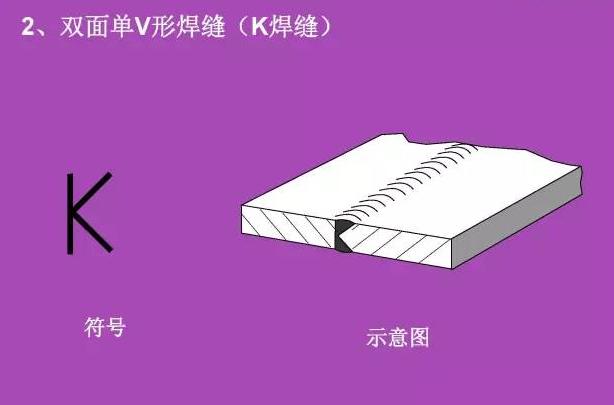

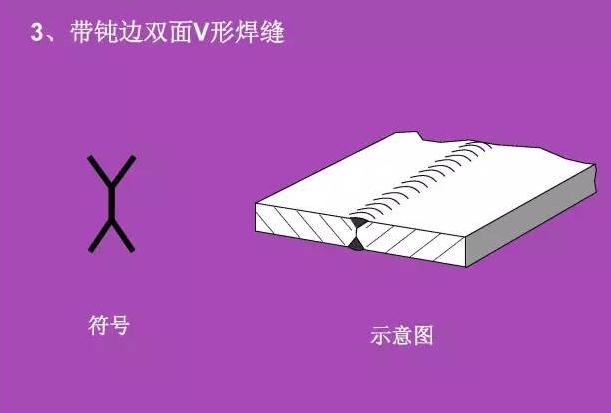

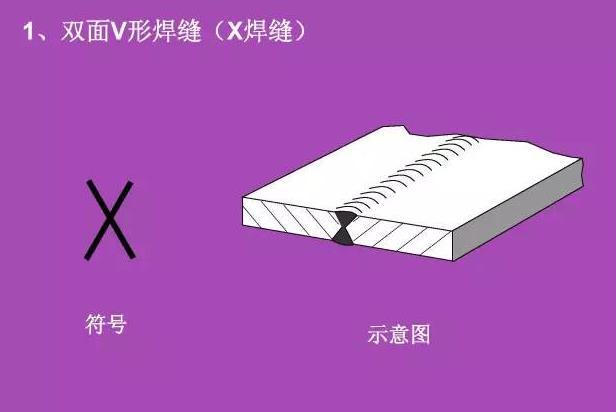

二、基本符号的组合

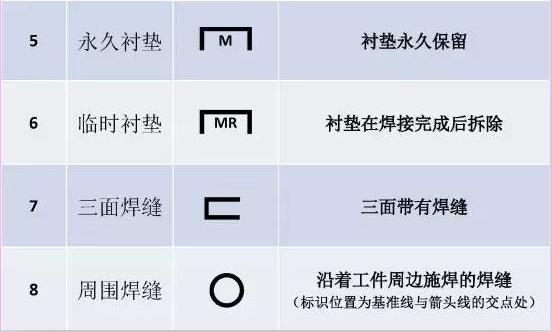

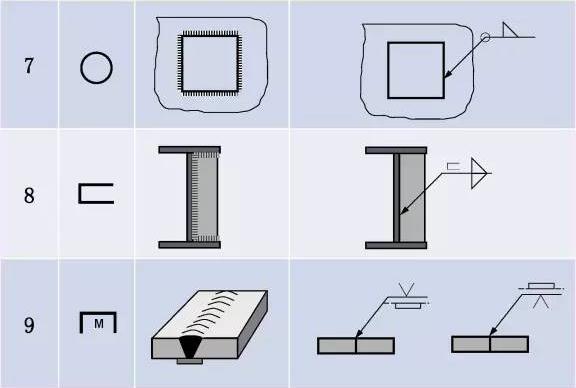

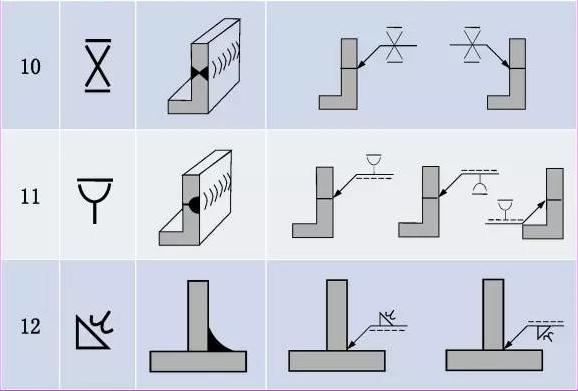

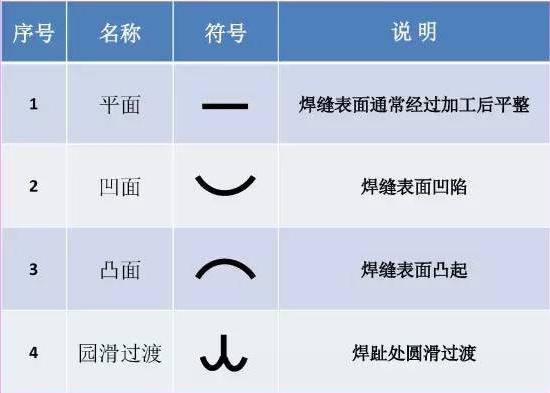

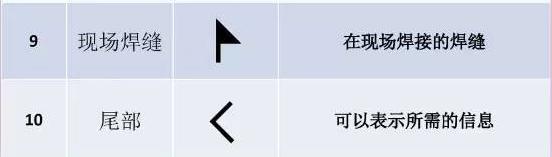

三、补充符号

焊接补充和辅助符号是表示焊接形状的符号以及焊接的范围等特征符号。

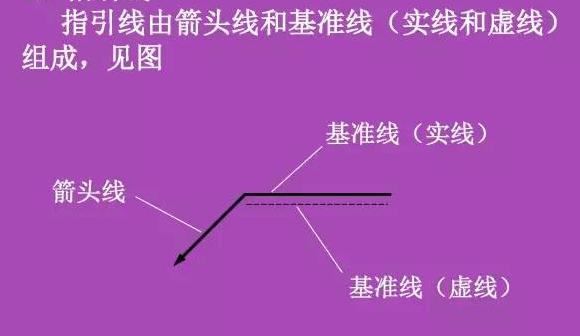

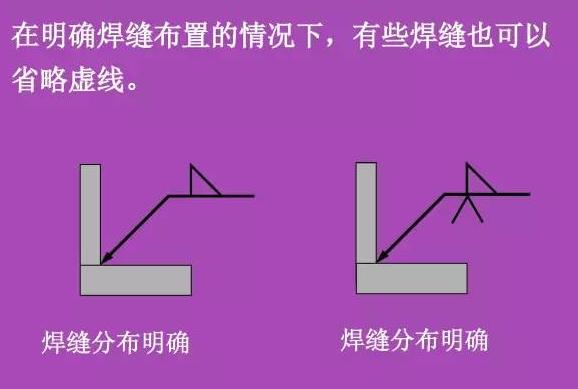

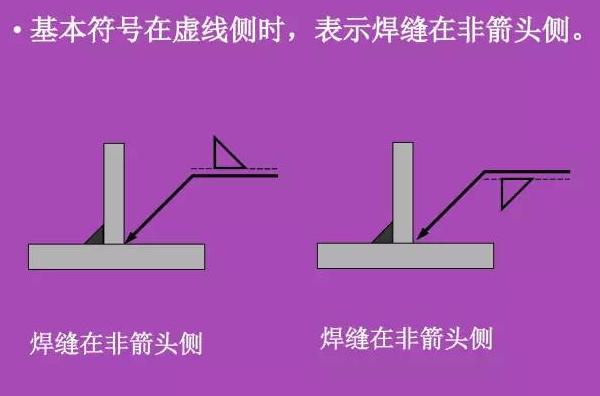

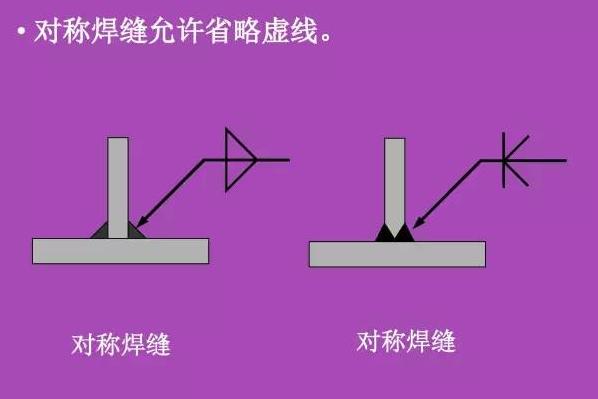

四、基本符号和指引线位置规定

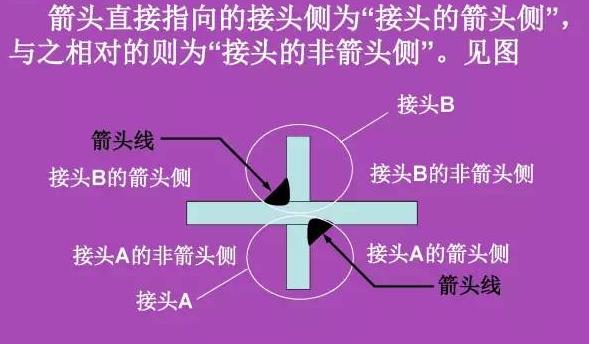

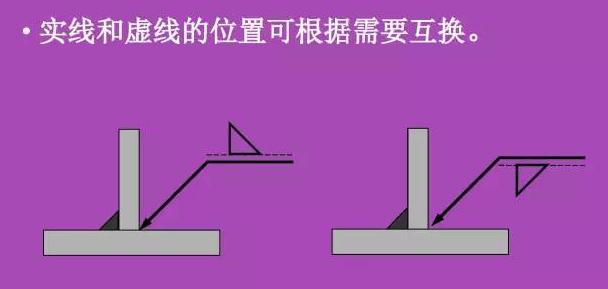

在焊缝符号中，基本符号和指引线是重要的一环，焊缝位置通常是根据基本符号和指引线之间的相对位置决定的，其中包含箭头线的位置、基准线的位置和基本符号的位置等等，下面我们看下具体位置图解。

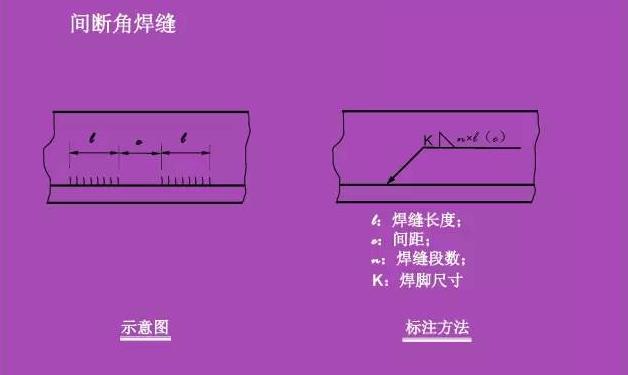

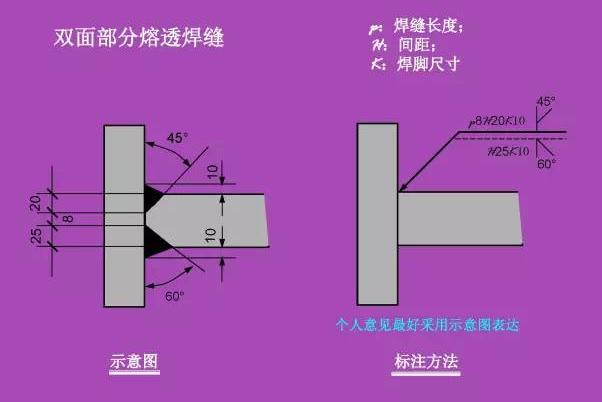

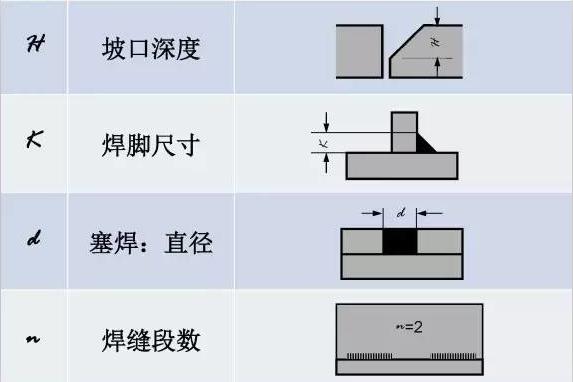

五、尺寸和标注

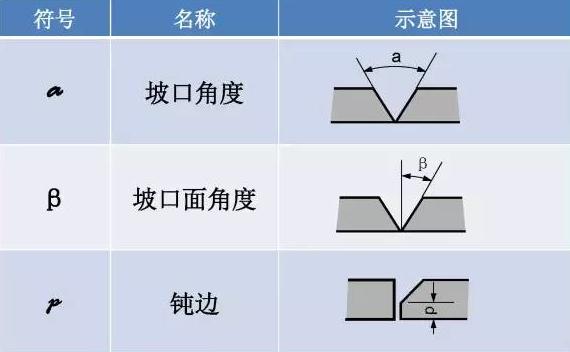

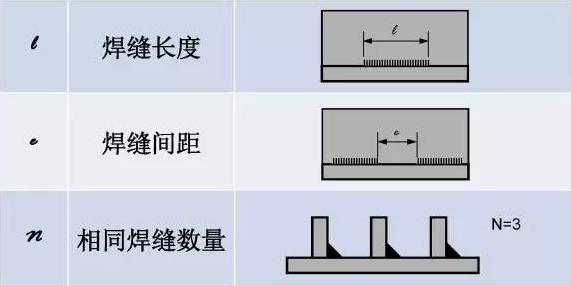

在必要的时候，我们可以在焊接符号中标注尺寸，如悍高、坡口角度等等。如果标注过于复杂不易理解，可使用示意图标注。

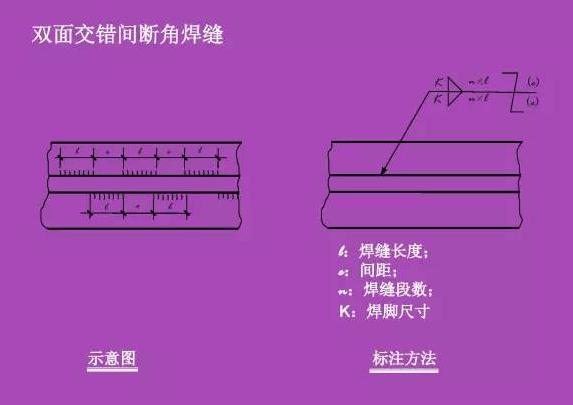

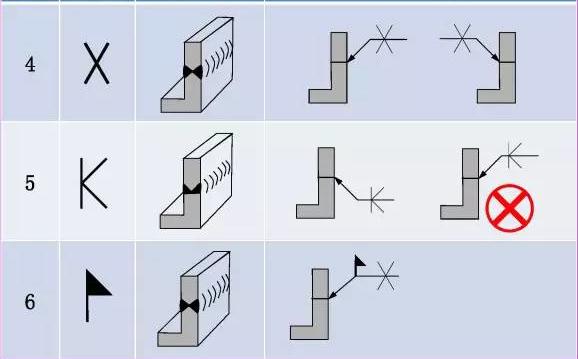

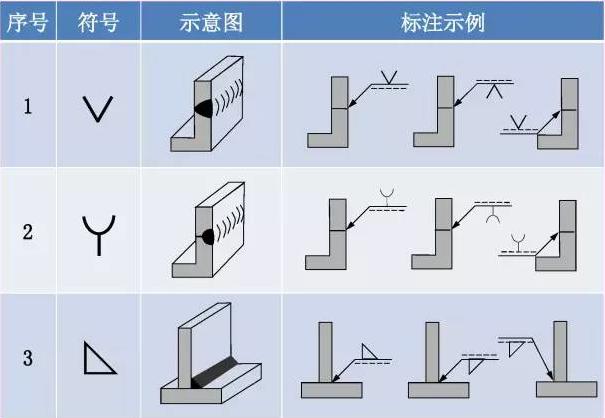

六、焊缝符号应用示例

七、其他应用示例

八、焊接符号标注方法说明

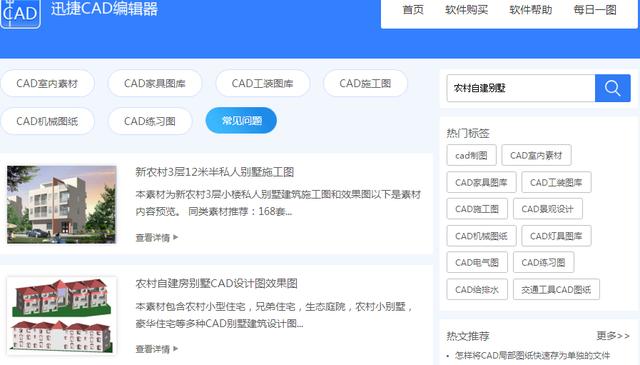

找不到CAD练习图纸？别担心，百度搜索【迅捷CAD图库】，海量图纸免费下载，你想要的都在这里。
