2019二层农村新款别墅设计图,带车库,带锅炉房

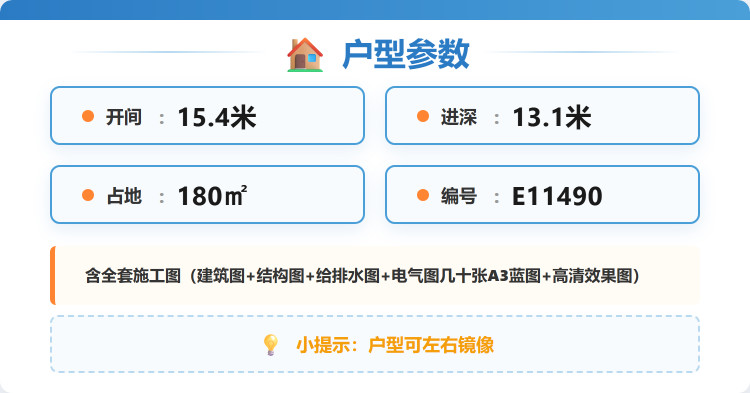

图纸编号:E11490 占地面积:180平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,CAD
推荐等级:★★★★★ 发布时间:2018-10-13 官方网站:http://tuzhizhijia.com 主体造价:30万左右(仅供参考)
软件介绍

图纸介绍:2019二层农村新款别墅设计图,带车库,带锅炉房,专为农村住房设计。宽大的玻璃幕墙和圆拱廊檐的造型,以及开阔的露台都让其显得非常大气,在这种环境下会客和用餐是非常愉快的。

占地面积:15.4m*13.1m,180平方米左右;

建筑层高:二层;

建筑高度:8.86米(含屋顶);

设计功能:

一层户型:客厅、餐厅、厨房、卫生间、卧室×2、储藏间、锅炉房、车库;

二层户型:客厅上空、小客厅、主卧(带卫生间、衣帽间)、卧室x2、公卫、阳台、大露台;

图纸目录:

建筑图:建筑施工总说明、建筑构造设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、门斗大样图、楼梯大样图、节点大样图、门窗表;

结构图:结构设计总说明、结构常用大样图、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图;

给排水图:给排水设计总说明、给排水系统图、一层排水平面图、二层排水平面图、一层给水平面图、二层给水平面图、屋顶排水平面图;

电气图:电气设计说明、建筑防雷说明、设备材料表、等电位联结做法及示意、卫生间局部等电位联结示例、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、屋顶防雷平面图、基础接地平面图;

本套方案包含全套A3设计图+彩色效果图。

2019二层农村新款别墅设计图,带车库,带锅炉房

2019二层农村新款别墅设计图,带车库,带锅炉房

2019二层农村新款别墅设计图,带车库,带锅炉房

2019二层农村新款别墅设计图,带车库,带锅炉房

2019二层农村新款别墅设计图,带车库,带锅炉房

2019二层农村新款别墅设计图,带车库,带锅炉房

2019二层农村新款别墅设计图,带车库,带锅炉房


在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
