农村15万元二层小楼设计图,15万农村两层小别墅图片

图纸编号:E4997 占地面积:120平方米(尺寸/户型可定制) 推荐等级:★★★★★ 发布时间:2017-09-08 官方网站:http://tuzhizhijia.com 主体造价:15万左右(仅供参考)
软件介绍

图纸介绍:本户型为预算15万左右农村两层小别墅设计方案(预算不含人工费),含全套施工图+高清效果图,本方案户型简单、实用,外观美观、耐看。

占地面积:11.1m*10.6m,120平方米左右;

建筑层高:二层(含闷顶层);

建筑高度:10.13米(含屋顶);

设计功能

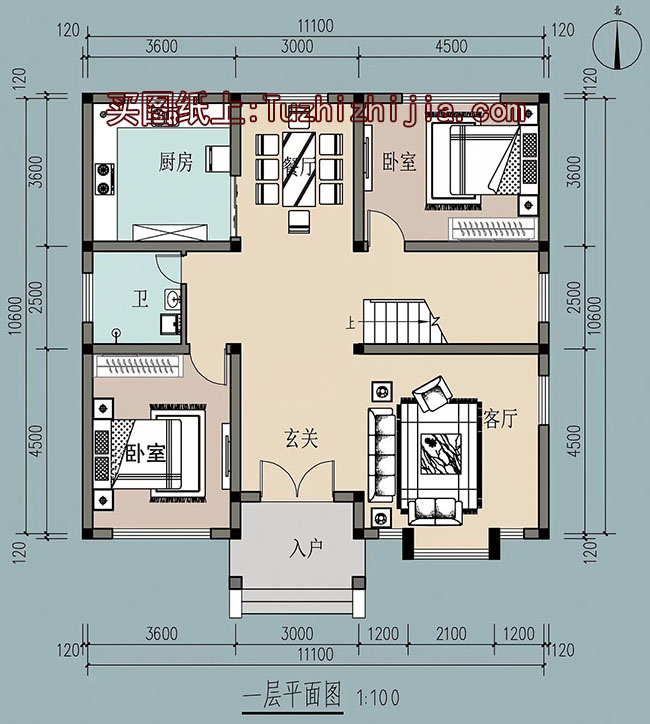

一层房屋户型:玄关、客厅、餐厅、厨房、卧室x2、、卫生间;

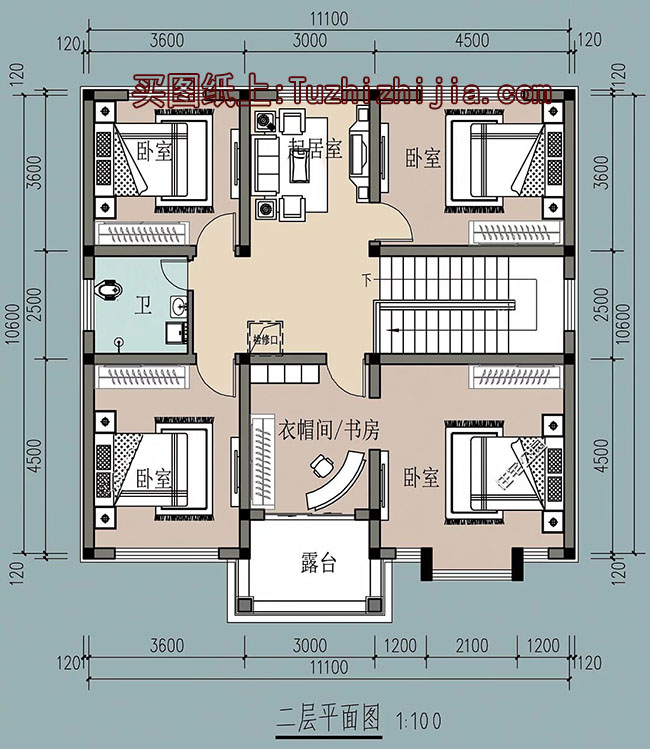

二层房屋户型:起居室、主卧(带书房/衣帽间)、次卧x3、卫生间;

闷顶层

图纸目录

建 筑 图:建筑施工说明、建筑构造设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、门斗大样图、楼梯大样图、节点大样图、门窗表等;

结 构 图:结构设计说明、结构常用大样图、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、阁楼层梁结构平面图、阁楼层板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、卫生间给排水详图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、基础接地平面图、屋顶防雷平面图等;

全套图纸+高清效果图,拿到即可施工!



农村15万元二层小楼设计图,15万农村两层小别墅图片

农村15万元二层小楼设计图,15万农村两层小别墅图片

农村15万元二层小楼设计图,15万农村两层小别墅图片

农村15万元二层小楼设计图,15万农村两层小别墅图片

农村15万元二层小楼设计图,15万农村两层小别墅图片

农村15万元二层小楼设计图,15万农村两层小别墅图片

农村15万元二层小楼设计图,15万农村两层小别墅图片

农村15万元二层小楼设计图,15万农村两层小别墅图片

农村15万元二层小楼设计图,15万农村两层小别墅图片



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
