90平方米农村二层房屋设计图纸(施工图+效果图)

图纸编号:E807 占地面积:90平方米(尺寸/户型可定制)
一月销量: 套,
建筑结构:未知
限时促销:588元 原价998元
推荐等级:★★★★★
发布时间:2016-02-01
官方网站:https://tuzhizhijia.com 主体造价:15万以内(仅供参考)
软件介绍

 建筑层数:二层;

建筑占地面积为:10.7m*7.9m=90平方米;

预算造价:13万

建筑高度:10.5m(含屋顶);坡屋顶;

设计功能:

一层:门廊、客厅、卧室两间、卫生间、餐厅;

二层:阳台、客厅、儿童房/书房、卧室两间、卫生间、棋牌室;

图纸目录:

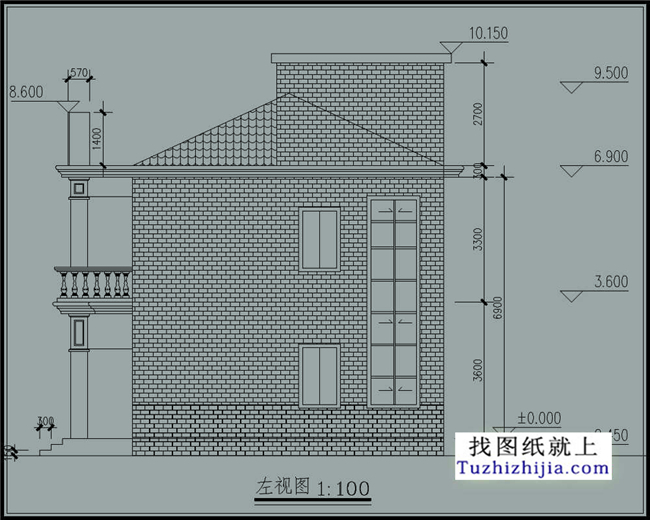

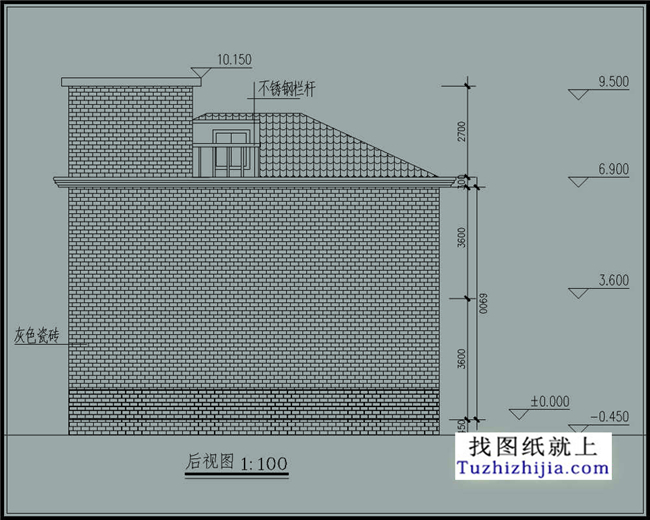

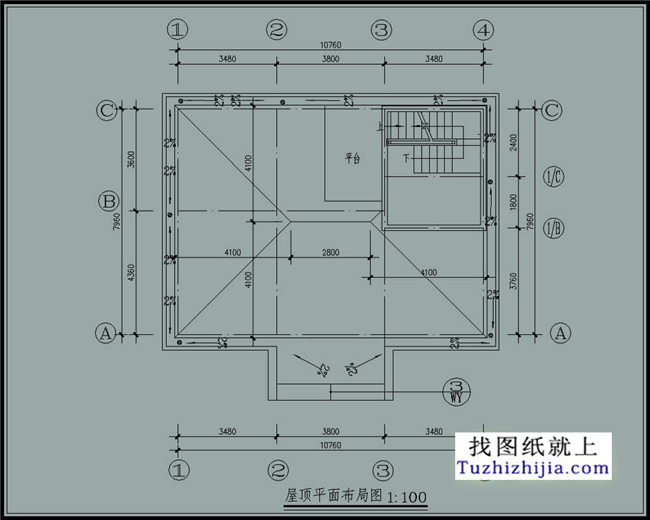

建筑图:建筑说明、门窗表、一层平面图、二层平面图、屋顶平面图、南立面、北立面、东立面、西立面、1-1剖面图、前屋檐结构图、化粪池盖板平面图、水池剖面图、基础节点图、2-2节点图、屋顶结构透视图、天沟大样图、屋顶结构图、阳台祥图、室外台阶详图、混凝土散水;

结构图:基础垫层布局图、基础梁布局图、二层梁布局图、屋面梁布局图、阁楼梁布局图、二层板筋局图、屋面梁布局图、阁楼梁布局图;

给排水图:一层水路走向图、二层水路走向图

电路图:一层布灯图、二层布灯图、一层插座布局图、二层插座面布局图、配电系统图、各层标高(楼面)等。

本工程为农村二层房屋设计图,占地面积为90㎡,本工程合理使用年限为50年,建筑耐火等级:二级,建筑类别:三类,屋面防水等级:III级,抗震裂度:6度。图中尺寸以毫米为单位,标高尺寸以米为单位,室内±0.00室外地坪标高为-0.45米砌体:-0.300标高以下为MU10机制红砖,M7.5水泥砂浆砌筑,20厚1:3水泥砂浆粉刷未注明处墙宽均为240.-0.300标高以上为MU10烧结多孔砖,M5.0混合砂浆砌筑。

化粪池说明:

1,化粪池盖板系不能行驶机动车及载货塌车,如设置在机动车干道上,公共活动场地时,须另行设计。

2,化粪池水面上的空层深度H根据污水管进口的管底标高而定,但必须在850>H>500毫米.

3,#100砖,#100水污砂浆,#200混凝土,钢筋为3号钢.保护层15毫米.

4,化粪池进出口窨井地位及管道底标高,必须由总平面污水管道计算标高决定.

5,?150瑟琶弯及?150莲蓬弯采用PVC现成产品.

6,内外墙采用1:3水泥砂浆打底,1:2水泥砂浆粉面,厚20毫米.

7,化粪池有效容积为2.5立方.

8,当相邻建筑基础高于本基础时,相邻建筑基础与本基础的距离须不小于其高差.



90平方米农村二层房屋设计图纸(施工图+效果图)
90平方米农村二层房屋设计图纸(施工图+效果图)
90平方米农村二层房屋设计图纸(施工图+效果图)
90平方米农村二层房屋设计图纸(施工图+效果图)
如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
