100平米20万左右欧式二层小别墅,多窗多阳台采光极好

图纸编号:E9730 占地面积:100平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,CAD
推荐等级:★★★★★ 发布时间:2018-08-27 官方网站:http://tuzhizhijia.com 主体造价:20万左右(仅供参考)
软件介绍

 图纸介绍:100平米左右欧式二层小别墅,多窗多阳台的设计,采光和通风自然是极好的。回乡亲手打造二层梦幻别墅,华丽精致,农村生活不将就!

占地面积:11.1m*10.5m,100平方米左右;

建筑层高:二层;

建筑高度:9.76米(含屋顶);

设计功能:

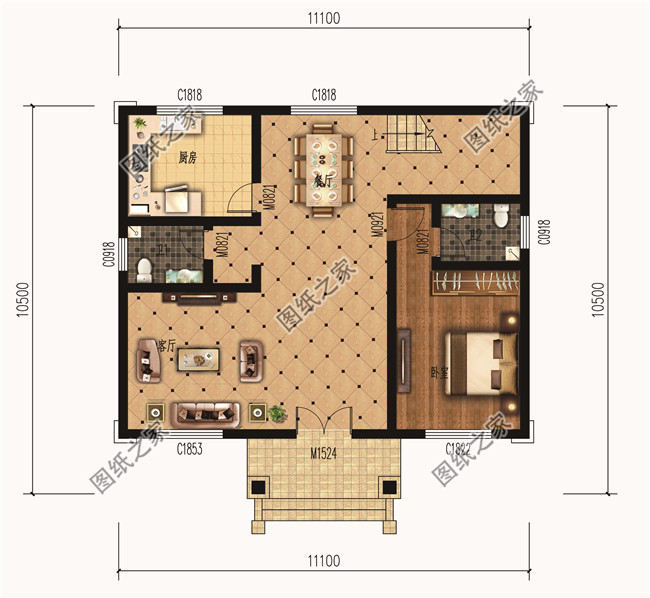

一层户型:客厅、餐厅、厨房、卫生间、主卧(带卫生间);

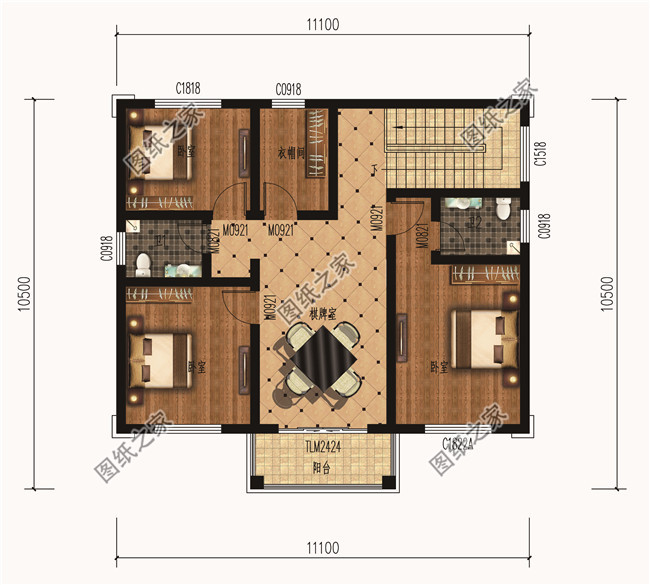

二层户型:主卧(带卫生间)、卧室x2、棋牌室、卫生间、阳台;

图纸目录:

建筑图:建筑施工总说明、建筑构造设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、门斗大样图、楼梯大样图、节点大样图、门窗表;

结构图:结构设计总说明、结构常用大样图、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图;

给排水图:给排水设计总说明、给排水系统图、一层排水平面图、二层排水平面图、一层给水平面图、二层给水平面图、屋顶排水平面图;

电气图:电气设计说明、建筑防雷说明、设备材料表、等电位联结做法及示意、卫生间局部等电位联结示例、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、屋顶防雷平面图、基础接地平面图;

本套方案包含全套A3设计图+彩色效果图。

100平米20万左右欧式二层小别墅,多窗多阳台采光极好

100平米20万左右欧式二层小别墅,多窗多阳台采光极好

100平米20万左右欧式二层小别墅,多窗多阳台采光极好

100平米20万左右欧式二层小别墅,多窗多阳台采光极好

100平米20万左右欧式二层小别墅,多窗多阳台采光极好

100平米20万左右欧式二层小别墅,多窗多阳台采光极好

100平米20万左右欧式二层小别墅,多窗多阳台采光极好



在线订购
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
