带车库四层别墅外观效果图及设计图纸,户型方正通透

图纸编号:F6497 占地面积:115平方米(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,CAD
推荐等级:★★★★★ 发布时间:2018-08-29 官方网站:http://tuzhizhijia.com 主体造价:45万左右(仅供参考)
软件介绍

图纸介绍:带车库四层别墅外观效果图及设计图纸,户型方正通透,客厅中空,美观大气。住房不仅仅要能够满足居住的需要,同时还要搭配娱乐、休闲等场所,这样才是现代式生活该有的样子,所以只要别墅空间足够的前提下,都会尽可能的配置齐全,来提高生活质量。

占地面积:11.4m*10.5m,115平方米左右;

建筑层高:四层;

建筑高度:16.08米(含屋顶);

设计功能:

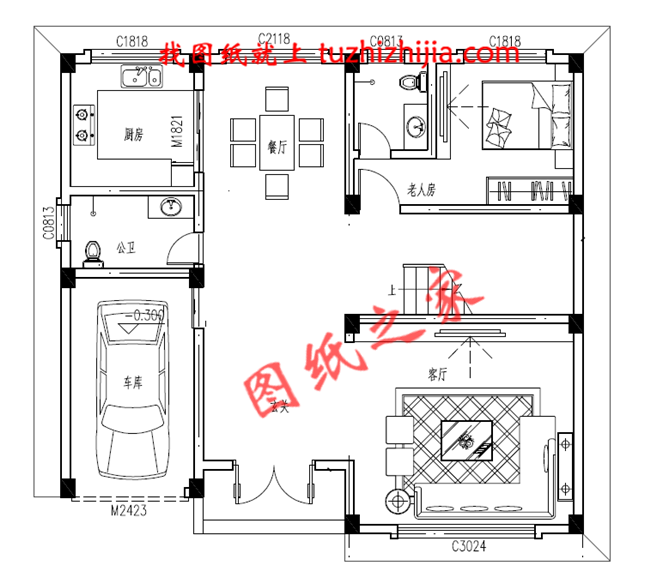

一层户型展示:客厅、餐厅、厨房、老人房(带卫生间)、卫生间;

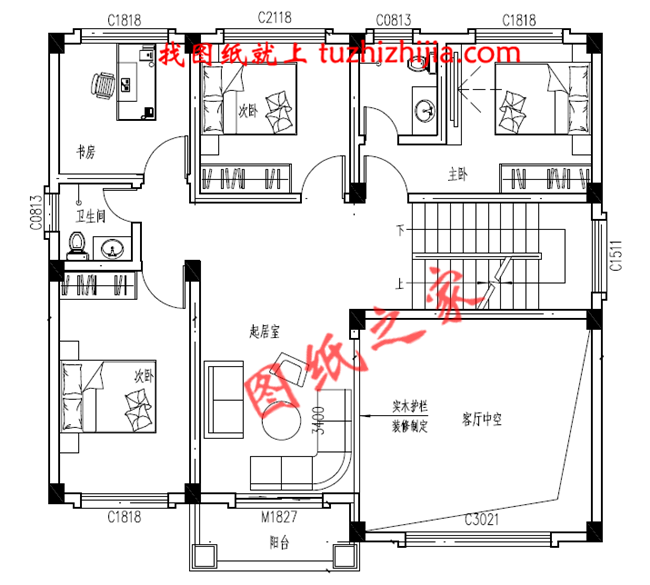

二层户型展示:客厅上空、起居室、卧室(卫生间)、卧室x2、书房、卫生间、阳台;

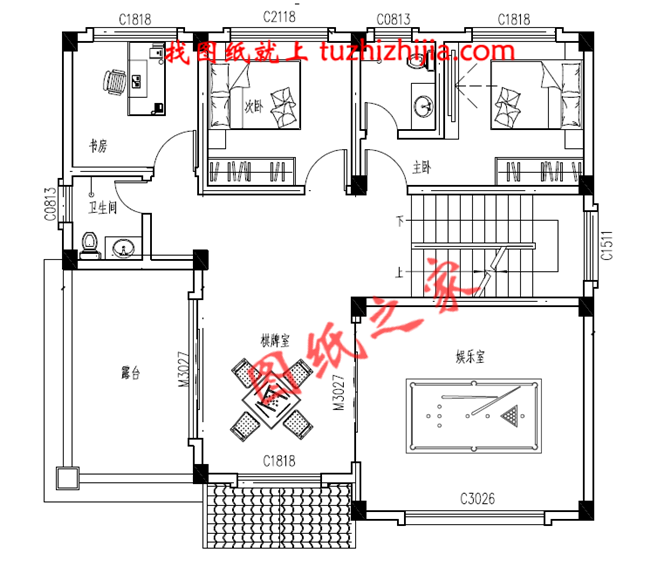

三层户型展示:棋牌室、娱乐室、卧室(带卫生间)、卧室、书房、露台;

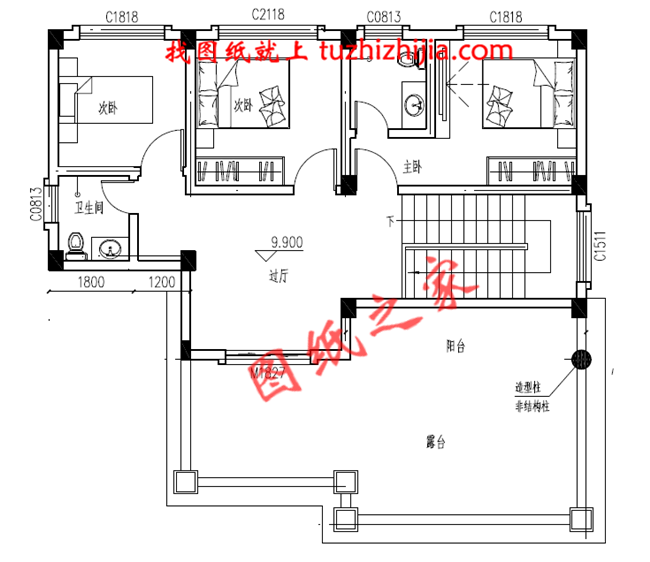

四层户型展示:卧室(带卫生间)、次卧×2、卫生间、露台;

图纸目录:

建筑图:建筑施工总说明、建筑构造设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;

结 构 图:结构设计总说明、结构常用大样图、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;

给排水图:给排水设计总说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、设备材料表、等电位联结做法、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;

本套图纸含全套A3施工图+高清效果图,拿到即可施工!
