CAD标注几个常见问题的原因和解决方法?

时间:2018-05-19 20:33作者:图纸之家点击:

在标注或修改标注,尤其是在修改别人图纸的标注的时候经常会遇到各种各样的问题,其实主要是因为对标注参数不了解或使用不当,之前的文章中也陆续介绍一些,但还是经常有人在公众号和群里问相关的问题,因此决定将标注编辑过程几种常见的问题总结一下,并结合问题介绍一下标注相关的几个重要参数。

一、为什么修改了标注样式后标注没有变?

标注的特性是由标注样式控制的,但在有些图纸中修改标注样式的参数后却发现标注没有变化,这是为什么呢?

其实原因很简单:就是这些标注被单独修改过某些参数,这些参数就不再受标注样式的控制。

比如标注样式的字高设置是2.5,在图中使用此样式标注后,选中这些标注在特性面板(CTRL 1)中将字高修改成3,此时如果将标注样式的字高修改成5,这些标注的字高仍会是3,不会再跟随变化。

1、怎么知道标注的哪些参数被单独修改过呢?

标注有几十上百个参数,怎么能看看出来标注的哪个参数被单独修改过呢?

方法不止一种,比如修改标注样式的字高后,标注字高没有变,显然这个标注的字高是被单独修改过的,但这种方式无法知道是不是还有其他参数被单独修改过。

其实最有效的方法是查询LI。

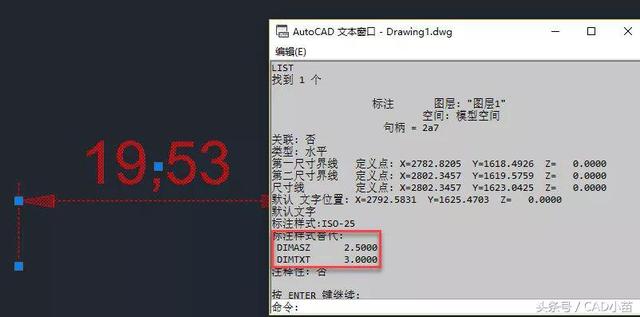

输入LI,回车,选择一个标注,回车,就可以看到标注被修改的参数,如下图所示。

CAD标注几个常见问题的原因和解决方法?

查询不像特性面板列出了标注的所有参数,而只是列出了标注使用的标注样式,以及标注被修改过的参数。在标注样式替代下面显示的就是标注被修改的参数,例如上图中的标注被单独修改过两个参数,DIMASZ就是标注箭头的大小,DIMTXT就是标注字高。

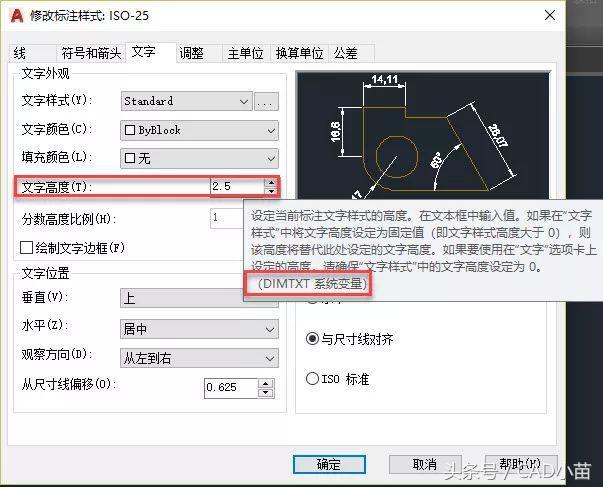

当然要想从查询信息知道标注哪些参数被修改,还需要了解标注的这些变量,记不住没有关系,可以到帮助的系统列表中去查看,常被修改的就那几种,看几次就记住了。在标注对话框也可以查看,高版本CAD标注对话框的提示信息中明确地告诉我们每个参数对应的变量,如下图所示。

CAD标注几个常见问题的原因和解决方法?

2、如何清除标注的这些替代参数?

之前手动通过特性面板或其他方式修改过标注的参数,后面再想修改这些参数,也只能通过手动的方式修改了,怎么能清除掉这些替代参数,恢复成由标注样式控制呢?

方法也挺简单的:

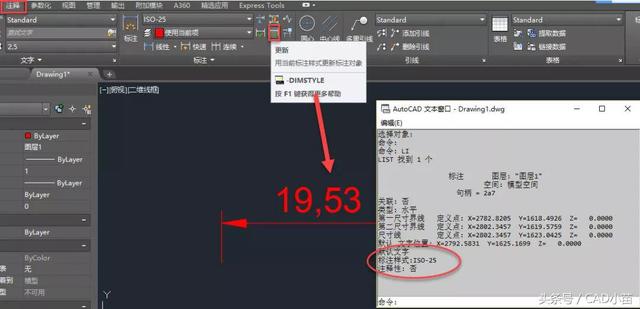

在标注样式列表或标注样式管理器中将标注样式设置为当前样式,在菜单或命令面板中执行更新命令,再选中要调整的一个或多个标注即可,如下图所示。

CAD标注几个常见问题的原因和解决方法?

从上面的提示可以看出更新的命令是-DIMSTYLE(标注样式),也就是标注样式D命令的命令行模式,输入-DIMSTYLE后回车,恢复R选项等同于更新的操作,只是在命令行操作比较麻烦,输入R回车后还需要再回车确认一次才能选择标注。

二、为什么测量值跟图中标注值不一样?

今天还有人在群里问类似的问题,之前也发过相关的文章专门介绍这个问题,其实总结起来就一句话:图纸不是1:1或精确绘制的,因此人为地修改了标注尺寸。

CAD中标注值和实际测量值不一样怎么回事?

测量值是当前图面上绘制的尺寸,但标注尺寸则是可以根据需要进行修改的。修改的方式有两种:

一种是直接修改尺寸的值

相当于用一个输入的文字替代了标注的测量值,这种情况常见于非精确绘图,图形有少量误差,于是人为修改一下尺寸值。

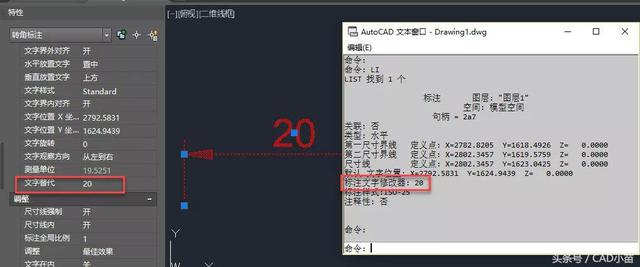

如果是手动修改的标注值,在特性面板(CTRL 1)或查询LI都可以看出来,如下图所示。

CAD标注几个常见问题的原因和解决方法?

另一种是修改了标注或标注样式的线性比例(或称测量单位比例)

当图形不是按照1:1绘制的时候,可以通过调整标注的比例,让标注值等于实际尺寸。这个比例在标注样式中叫测量单位比例,在特性面板中叫线性比例,变量是DIMLFAC。

其实要判断哪种情况也很简单,首先查看一下此标注用的标注样式,然后将这种标注样式设置为当前,在图面上标注一个尺寸,看看新创建的标注是跟测量值相同,还是跟图面的标注类似,按一定比例缩小或放大了,如果新标注跟测量值是相同的,则说明图中标注单独调整了比例(可以用前面说的查询LI方法查看),如果新标注也跟测量值不同,则是标注样式中设置了测量单位比例(或者修改了变量DIMLFAC)

如果图纸绘制不精确,那也没有什么办法处理了,要么重画,要么将错就错了。如果图纸是修改了测量单位比例,说明不是1:1绘图,怎么处理就看你后续的需要了,你如果想恢复成1:1,那就缩放图纸,将标注样式的比例改回1;如果不想大动的话,那就按照图中的比例继续绘图和标注吧。

公众号相关文章:

《CAD中标注值和实际测量值不一样怎么回事?》

《被改过的标注值如何一次全部恢复成测量值?》

《什么是CAD的标注测量单位比例?》

三、放大或缩小图块中的标注炸开后怎么保持原样?

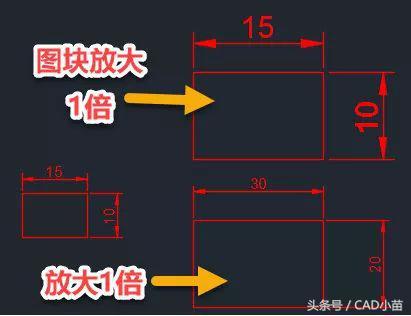

标注如果不在图块内部,无论如何缩放SC,标注箭头大小、字高等基本特性是维持不变的,但标注的值跟随尺寸的缩放自动更新变化。但如果标注和其他图形一起做成图块,被放大或缩小后,标注就被作为图形处理了,箭头、文字、标注线都被放大或缩小,且标注的值却不会变化,如下图所示。

CAD标注几个常见问题的原因和解决方法?

图块被炸开后,标注就会自动重新计算,标注就会变成跟普通图形缩放相同的效果。

如果我么想保持图块炸开前的效果怎么办呢?

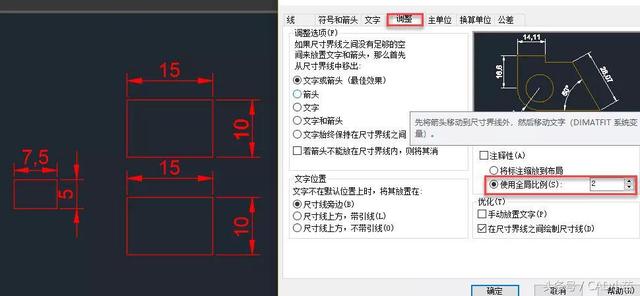

其实也很简单,也就是标注值要比实际值小1倍,但标注的箭头、文字、尺寸线就却大一倍了,只需要将前面讲过的测量单位比例设置成0.5,再将标注的特征比例设置成2就可以了,如下图所示。

CAD标注几个常见问题的原因和解决方法?

如果图中其他使用此标注样式的图形不需要调整比例的话,我们就需要在原标注样式的基础创建一个新的标注样式再调整比例并应用到炸开后的标注上。如果想详细了解标注特征比例,请看下面的文章。

相关文章:《什么是CAD的标注特征比例?应如何设置?》

四、为什么标注尺寸值不连续变化?

在图纸中拖动标注的时候发现尺寸值不是连续变化,而是跳动变化的,比如是3的倍数或是5的倍数。遇到这种情况,可以检查一下标注样式主单位的舍入值。标注样式不仅可以设置四舍五入,而且可以随意设置舍入值,可以设置成小数,比如0.2,也可以设置成不同的整数3或5。之所以这么设置我也不清楚,不知道是因为没有精确绘图,还是说尺寸标注有特殊要求。详细介绍请看相关文章。

相关文章:《为什么标注值只能是5的倍数?》

上面简单介绍了几种标注相关的常见问题和解决办法,希望对大家有帮助。标注有很多参数,如果哪个设置不合理都有可能导致出现问题。但有些问题可能需要到其他地方找答案,比如有网友问了标注线宽设置的问题,虽然参数设置在标注样式中,但其实并不属于标注本身的问题。

还有一些问题,可能现象不一样,但如果仔细分析,可能跟上面列举的一些问题的原因是一样的,比如这两天有网友说的图块炸开后里面的标注箭头变大的问题,我后面单独写了一下问题分析和处理的过程。希望大家遇到类似问题,也可以自己先分析一下,解决不了的时候,再给我留言或发消息。

更多CAD使用技巧请关注我的头条号和公众号。
