在CAD的扩展工具（EXPRESS TOOL）中很早就提供了超级填充（SUPERHATCH）的功能。之所以称之为超级填充，因为不是用填充图案进行填充，而是用图块、图像、外部参照、区域覆盖等对封闭区域进行填充。

如果一时找到需要的填充图案，可以画一个填充单元做成图块，然后就可以用超级填充功能来填充，临时解决找不到合适填充图案的燃眉之急。如果需要生成跟不规则区域匹配的区域覆盖wipeout的时候，这个功能也非常方便。用图像作为填充图案可以在二维平面图模拟真实材质的铺设效果。下面就简单给大家介绍一下超级功能的使用。

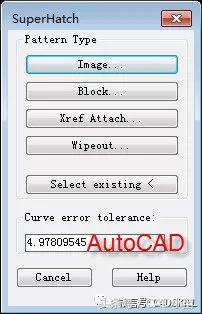

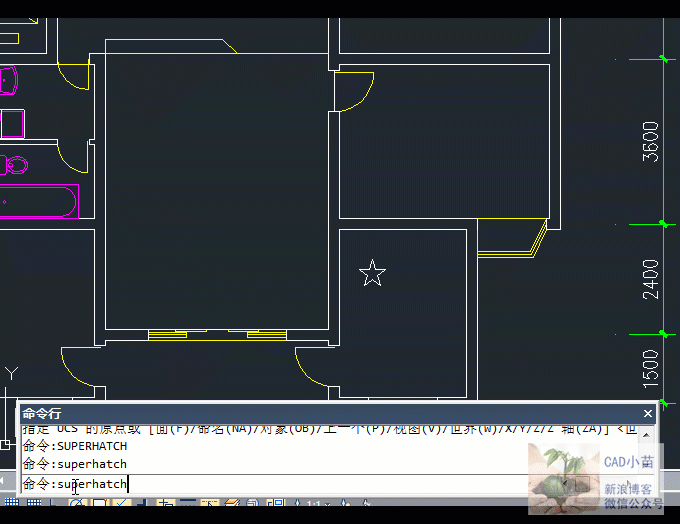

超级填充在扩展工具的绘图工具（DRAW）菜单下，AUTOCAD的超级填充对话框界面是英文的，浩辰CAD超级填充的界面是中文的，如下图所示。

两个软件支持的选项是一样的，只是浩辰CAD少了一个曲线错误容差（Curve error tolerance）的设置，但在AutoCAD中各版本中大家比较关注的区域覆盖功能却不能用，因此本文将使用浩辰CAD来截图，大家用AUTOCAD功能时可以对照着看一下，就不用我翻译了，参数有差别的时候我会特别说明一下。

一、用光栅图像来填充

我们可以用光栅图像作为单元进行填充，在二维平面图上就模拟出真实材质的效果，操作很简单。

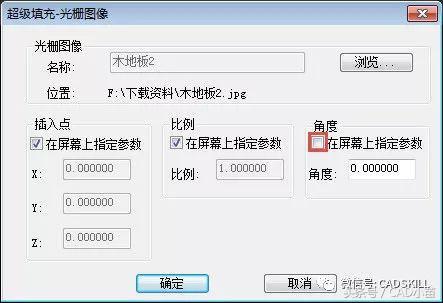

执行超级填充SUPERHATCH功能后，在弹出的对话框中单击“图像填充（Image...）”按钮，会打开选择光栅图像文件的对话框，选择一个用作填充单元的图像文件后单击打开按钮，会弹出“超级填充-光栅图像”对话框，可以设置插入点、比例、角度参数，如下图所示。

如果我们不需要调整图像的角度，可以取消勾选角度下的“在屏幕上指定参数”，单击确定按钮后，首先会提示这个图像单元的插入点，这个可以放在需填充区域的附近，然后会提示比例，如果我们对图像的尺寸和比例很清楚，可以直接回车用1或输入一个比例，如果不是很明确，可以拖动角点确定图像单元的大小。这时候图像并没有显示，而是命令行继续提示指定插入点，此时需要在要填充的区域中拾取一个点，就可以完成图像的填充，如下图所示。

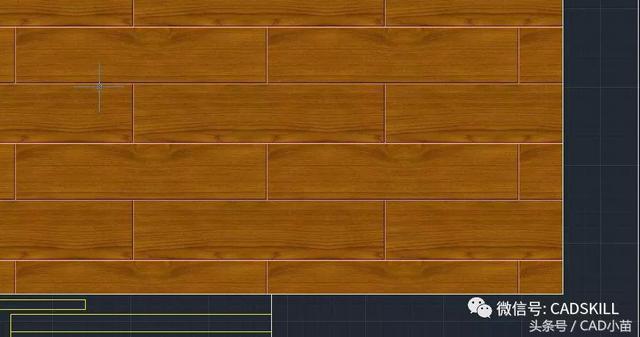

插入的光栅图像默认显示看边框线，如果想看到更真实的效果，可以用IMAGEFRAME或FRAME命令设置不显示边框，然后放大看一下效果，如下图所示。

如果选择的图像是处理得很好的材质单元的画，可以得到非常完美的效果。

公众号相关文章：

《CAD中图片的边框怎么去除》

《CAD中如何裁剪图块、外部参照、图像、视口?》

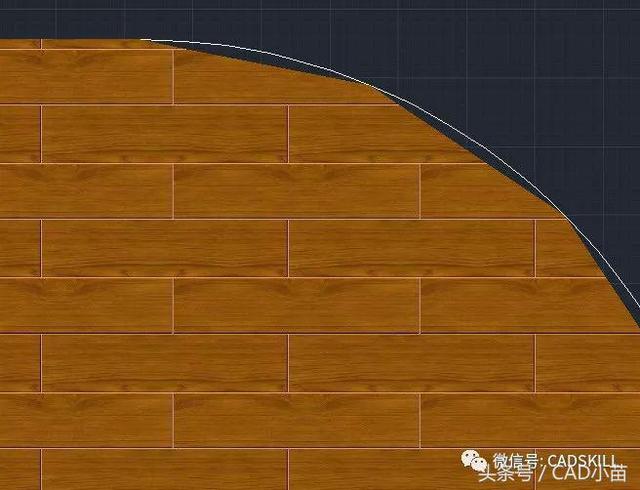

超级填充不仅按照设定的尺寸平铺到选定区域，而且按照边界对图像进行了裁剪。图像的裁剪边界不支持圆弧，但超级填充可以选择带圆弧的区域，可以将圆弧自动转换成多条直线段，达到填充的目的，如下图所示。

不过遗憾的是，这里并没有提供圆弧精度的设置，放大后可以看到明显的间隙。

二、用图块或外部参照填充

当我们找不到合适的填充图案的时候，可以自己用图形绘制一个单元，设置成图块或写成块文件，然后可以利用超级填充功能来进行填充。

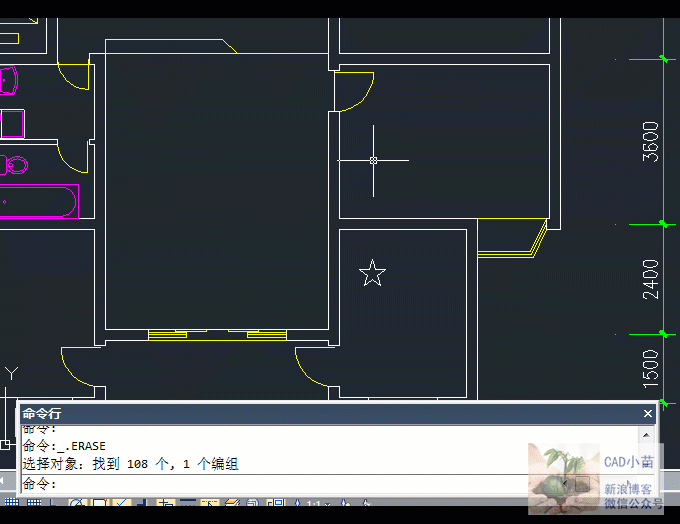

图块填充的操作也很简单，选择图中的块或保存的块文件后，指定图块比例和角度，此时会提示指定第一点和第二点，这个第一点和第二点就是要指定一个填充单元的范围。如果图块就是一个完整的单元，中间不需要有间隙，可以直接回车后拾取插入点，如下图所示。

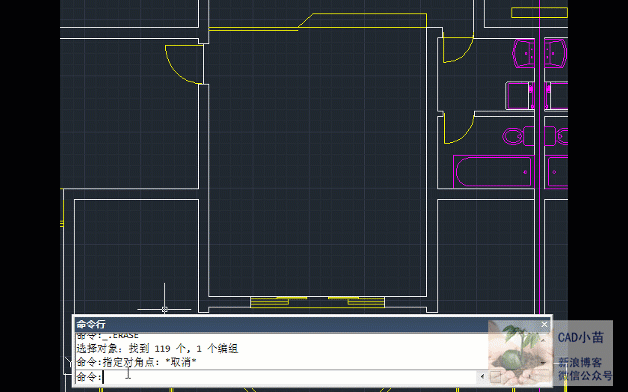

如果希望图块之间有间隙，可以通过第一点和第二点来指定填充单元的大小，如下图所示。

外部参照的操作是类似的，只是单元图形仍保存在原图，没有保存到当前图中。

三、创建区域覆盖WIPEOUT

在CAD中创建复杂形状的，尤其是有弧形边界的区域覆盖一直是困扰很多人的问题，本来超级填充可以解决这个问题，可惜AUTOCAD各版本的超级填充的区域覆盖功能都有问题，无法成功创建。

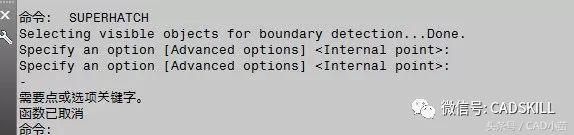

AUTOCAD的超级填充选择区域覆盖WIPEOUT时可以直接拾取点，还可以输入A参数设置高级选项（Advanced options）边界集合孤岛检测方式，但不管怎么设置，最终都没有成功过，估计大家也一样，如下图所示。

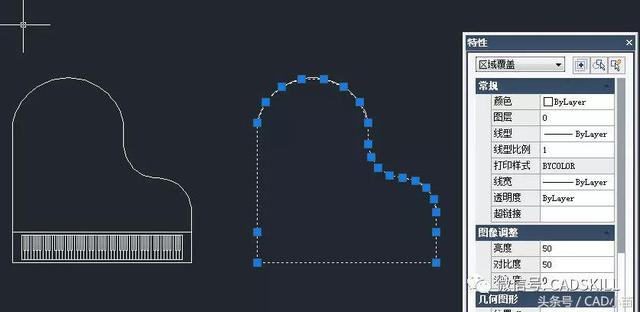

浩辰CAD没有高级选项，直接提示拾取插入点，在封闭区域内单击后就可以生成WIPEOUT，如下图所示。

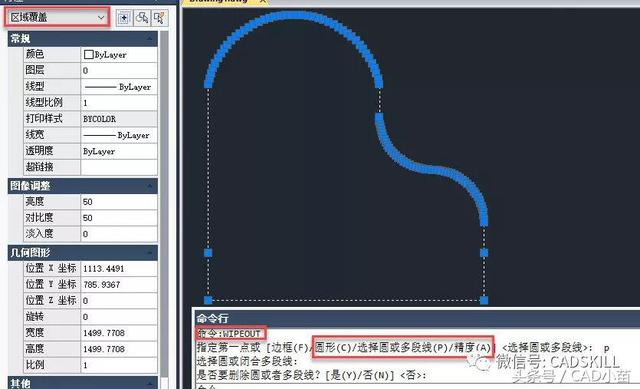

当然圆弧也是用多边形模拟的。不过在浩辰CAD要生成带圆弧段的区域覆盖不需要使用超级填充，直接使用区域覆盖WIPEOUT命令就可以了，而且WIPEOUT命令还可以设置圆弧的精度，避免区域覆盖在圆弧段出现明显的间隙，如下图所示。

浩辰CAD还提供快速图形外轮廓线的功能：OUTLINE，如果是处理图块遮挡，还可以直接用图块断线BLOCKBREAK功能可以自动给图块生成区域覆盖。

四、选择已存在的实体填充

这里指的是实体并不是普通的图形，而是超级填充支持的图像、图块、外部参照，提示选择对象时，可以选择上述几种图形，如果选择其他图形会提示是无效的图形。选择图中已存在的实体时，就不需要弹出选择文件、选择块，定义插入点和比例等操作，会根据图形类型提示进行相应的操作，选择图像后可以直接拾取点，选择图块、外部参照会提示指定第一点和第二点，我们可以不定义范围，也可以通过两点来确定范围，操作方法跟前面的讲解一样，大家试试就知道了。

如果觉得前面几种操作提示太多不好掌握，不妨先把图像、图块、外部参照先插入好，然后再来执行超级填充功能，选择已存在的实体。

相关文章：《什么是CAD外部参照？它与图块有什么不同？》

如果有填充图案，还是建议使用填充图案，超级填充只是在特殊情况下使用的一种填充方案。将图像或图块阵列真么多份后再裁剪，数据量还是比较多的。

遗憾的是感觉超级填充中最有价值的选项：区域覆盖在AUTOCAD中却用不了，而且各版本都是如此，看来AUTOCAD的扩展工具基本不测试。
