CAD入门级教程:100条CAD实用技巧

时间:2017-09-19 09:57作者:图纸之家点击:

Cad是计算机中辅助设计的工具,大大的方便了我们设计的方法,更大程度上简化了操作习惯。学习cad还是需要掌握一些实用的技巧,你在绘制cad图纸时用过哪些技巧呢,下面就来看看吧。

Cad的实用技巧----

1、 十字光标尺寸改变

---- 工程图绘制时,要按投影规律绘图。

为了便于“长对正,高平齐,宽相等”,绘图时,可调整十字光标尺寸。即用options命令或选择下拉菜单 Tools(工具)/ Options(系统配置),打开Options 对话框,找到Display(显示)选项卡,通过修改Crosshair Size(十字光标大小)区中的光标与屏幕大小的百分比或拖动滑块,可改变缺省值5%,使绘图窗口十字光标尺寸变大。

2、 画粗实线

---- 技术制图国家标准对机械图样中的线型有规定。

用CAD 画粗实线有多种办法,最简便的办法是使用lweight命令。此命令可在命令行直接键入,或选择下拉菜单Format(格式)/Lineweight(线宽),在出现的对话框中,设置所需线宽,缺省线宽为0.25mm,并可用滑块调整屏幕上线宽显示比例,该命令为透明命令。也可单击对象属性工具栏工具图标layers,在图层特性管理对话框中如同设置颜色、线型一样来设置线宽。因此在绘图仪出图时,不用再调整笔宽或线宽。

3、 画曲线

---- 在绘制图样时,经常遇到画截交线、相贯线及其他曲线的问题。手工绘制很麻烦,要找特殊点和一定数量一般点,且连出的曲线误差大。用CAD 2000绘制平面曲线或空间曲线却很容易。

---- 方法一:用Pline命令画2D图形上通过特殊点的折线,经Pedit命令中Fit或Spline曲线拟合,可变成光滑的平面曲线。用3Dpoly命令画3D图形上通过特殊点的折线,经Pedit命令中Spline曲线拟合,可变成光滑的空间曲线。

---- 方法二:用Solids命令创建三维基本实体(长方体、圆柱、圆锥、球等),再经Boolean(布尔)组合运算:交、并、差和干涉等获得各种复杂实体,然后利用下拉菜单View(视图)/3D Viewpoint(三维视点),选择不同视点来产生标准视图,得到曲线的不同视图投影。

4、 控制实体显示

---- CAD 常用键盘输入三个系统变量控制实体的显示。

ISOLINES:缺省时实体以线框方式显示,实体上每个曲面以分格线的形式表述。分格线数目由该系统变量控制,有效值为0—2047,初始值为4。分格线数值越大,实体越易于观察,但是等待显示时间加长。

DISPSILH:该变量控制实体轮廓边的显示,取值0或1,缺省值为0,不显示轮廓边,设置为1,则显示轮廓边。

FACETRES:该变量调节经HIDE(消隐)、SHADE(着色)、RENDER(渲染)后的实体的平滑度,有效值为0.01—10.0,缺省值为0.5。其值越大,显示越光滑,但执行HIDE、SHADE、RENDER命令时等待显示时间加长。通常在进行最终输出时,才增大其值。

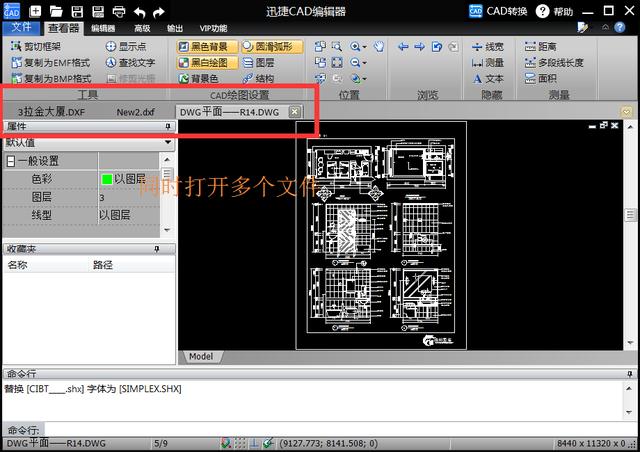

5、 同时打开多个图形文件

---- 绘图过程中,用户需要同时观察多个图形文件。

CAD 提供了在一个窗口中同时打开多个图形文件的功能。选择下拉菜单Window(窗口)并选择重叠、水平或垂直排列图形文件即可。还提供了一个图形文件中的图形可直接用鼠标拖到另一个图形文件中, 极大地方便了设计工作。

CAD入门级教程:100条CAD实用技巧

6、 修改图形属性

---- 绘图中,利用特性窗口,可容易方便地修改图形中某一对象的属性。

用properties命令或选择下拉菜单 Tools(工具)/ Properties(特性),也可用热键Ctrl 1,打开Properties 对话框,按表选择修改项修改。

7、 设计中心管理

---- 用cad进行设计工作, 借助全新的设计中心管理、

可方便地进行预览、选择、查找、利用已有的全部设计成果,即可从你的已有文件、局域网甚至互联网上获得所需的图形图像资源放到设计中心或直接拖至当前图形。可用adcenter命令或选择下拉菜单 Tools(工具)/ CAD DesignCenter(AutoCAD设计中心),也可用热键Ctrl 1,打开设计中心管理窗口
