如何将cad图导入草图大师?

时间:2018-03-25 19:57作者:图纸之家点击:

想要将cad图导入草图大师,如何导入呢?下面就给大家讲解具体的将cad图导入草图大师的方法

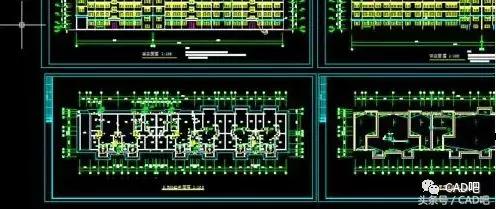

1.需要将cad中要导入sketchup中的文件进行精简,只保留主要的墙体等线条

如何将cad图导入草图大师?

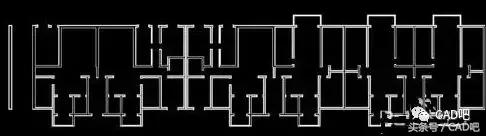

2.如图所示,精简只留下主要线条

如何将cad图导入草图大师?

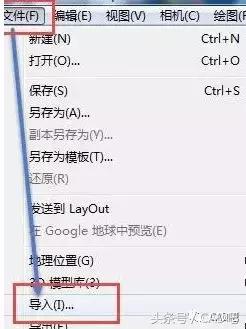

3.打开sketchup→文件→导入

如何将cad图导入草图大师?

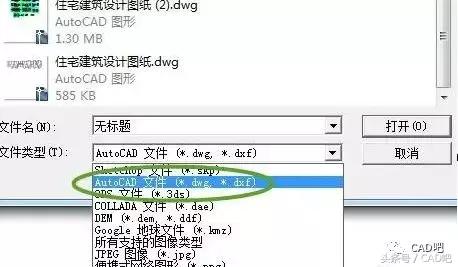

4.如图所示,选择AUTO CAD(dwg,dxf)文件

如何将cad图导入草图大师?

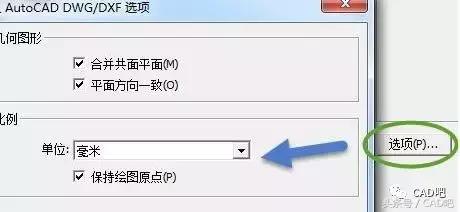

5.点开右边的选项,勾上”合并共面平面“和”平面方向之一至“,单位选择毫米,因为cad文件单位也为毫米,此地要统一。最后勾上保持绘图原点

如何将cad图导入草图大师?

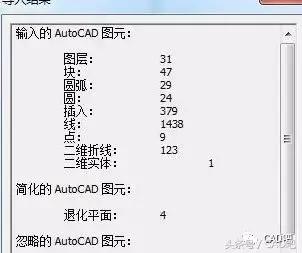

6.导入成功,如图所示显示导入结果对话框,关闭即可

如何将cad图导入草图大师?

7.导入后如果找不到文件,可以点一下充满视窗按键

如何将cad图导入草图大师?

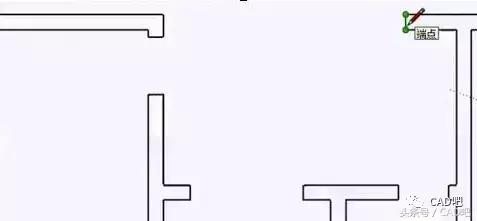

8.此时看到的只是线框,只需在每个闭合框的任一边描上一遍即可生成面

如何将cad图导入草图大师?

9.提示:无法生成,说明这个不是闭合线,需找到缺口补上线

如何将cad图导入草图大师?

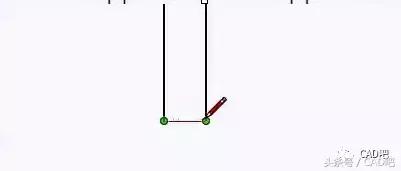

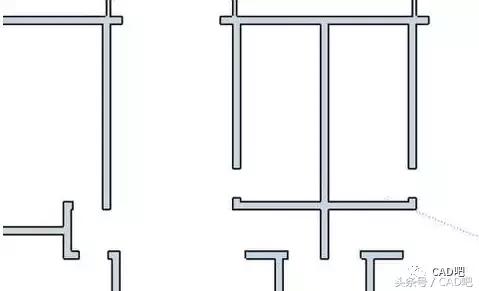

10.如图所示生成面了,只需用推拉工具图拉到一定高度即可

如何将cad图导入草图大师?
