29个CAD常见问题及解决方法汇总一,70%的人不会(附带图纸资源)

时间:2017-10-27 17:22作者:图纸之家点击:

一、CAD装不上。

现象:CAD 2006装不上,提醒 已终止Auto CAD 2006-Simplified Chinese安装 请检查“C:DOCUME~1ADMIN~1LOCALS~1TempAuto CAD 2006 Setup.log"以获取详细信息 。”

正解:错误信息是 Microsoft .NET Framework的问题!

CAD2006需要1.1版本做支持,察看你的控制面板-添加或删除程序里是否已经安装了Framework2.0 和Framework2.0语言包。如果已经安装了,将其删除再重新安装CAD即可解决。

二、CAD无法启动

现象:auto cad启动时出现以下现象:

无法定位程序输入点?addLinKsG1Continuity@AcGeImpCompositeCurve3d@@QAEXN@Z于动态链接库AcGe16.dll上

正解:和3dmax 的情况一样!

把 C:Program FilesCommon FilesAutodesk Shared目录下的 ac1st16.dll 、acdb16.dll 、acge16.dll 三个文件复制到目录C:WINDOWSsystem32下即可解决!

三、79种CAD小问题解决办法~~转帖

1.【CTrl N无效时之解决办法】

众所周知CTRL N是新建命令

但有时候CTRL N则出现选择面板

这时只需到OP选项里调下设置

操作:

OP(选项)------系统-------右侧有一个启动(A显示启动对话框B不显示启动对话框)

选择A则新建命令有效,反则无效

2.【Ctrl键无效之解决办法】

有时我们会碰到这样的问题

比如CTRL C(复制),,CTRL V(粘贴)CTRL A(全选)等一系列和CTRL键有关的命令都会失效

这时你只需到OP选项里调一下

操作:OP(选项)-----用户系统配置------WINDOWS标准加速键(打上勾)

WINDOWS 标准加速键打上勾后,和CTRL键有关的命令则有效,反之失灵

3.【填充无效时之解决办法】

有的时候填充时会填充不出来

除了系统变量需要考虑外

还需要去OP选项里检查一下

OP---------显示-----------应用实体填充(打上勾)

4.【加选无效时之解决办法】

AD正确的设置应该是可以连续选择多个物体

但有的时候,连续选择物体会失效,只能选择最后一次所选中的物体

这时可以如下解决

进入OP(选项)---------选择-----------SHIFT键添加到选择集(把勾去掉)

用SHIFT键添加到选择集“去掉勾”后则加选有效

反之加选无效

★命令:PICKADD 值 :0/1

5.【CAD命令三键还原】

如果CAD里的系统变量被人无意更改

或一些参数被人有意调整了怎么办

这时不需重装,也不需要一个一个的改

操作:

OP选项-----配置-----重置

即可恢复

但恢复后,有些选项还需要一些调整,例如十字光标的大小等~

5.【鼠标中键不好用怎么办呀】

正常情况下

CAD的滚轮可用来放大和缩小,,,还有就是平移(按住)

但有的时候,按住滚轮时,不是平移,而是出下一个菜单,很烦人

这时只需调下系统变量mbuttonpan即可

初始值: 1

0 支持菜单 (.mnu) 文件定义的动作

1 当按住并拖动按钮或滑轮时,支持平移操

6.【命令行中的模型,布局不见是的解决办法】

op----选项------显示---------显示布局和模型选项卡(打上勾即可)

7.【CAD技巧】

还在为你做图慢而烦恼吗

还是为你的手指短而够不着回车键而烦脑吗

哦~~~,让我们忘了这一切吧

众所周知,确定键有两个,一个是“回车”另一个则是“空格”

但现在就让我们用右键来代替他们吧

OP选项-----用户系统配置-------绘图区域中使用快捷菜单(打上勾)自定义右键

单击进去------把所有的重复上一个命令打上勾

试下,右键是不是有确定的攻效了

首推:希望大家能养成右键确定这个习惯

其次:空格键次之

烦感:千万不要用回车键确定

8.【图形里的圆不圆了咋办呀】

经常做图的人都会有这样的体会

所画的圆都不圆了,

当然,学过素描的人都知道,圆是有很多折线组合而成

这里就不多说了

一个命令搞定它

命令:RE~即可

9.【图形窗口中显示滚动条】

也许有人还用无滚轮的鼠标,那么这时滚动条也许还有点作用(如果平移不太会用)

op----显示------图形窗口中显示滚动条即可

10.【保存的格式】

OP----打开和保存----另存为2000格式

为什么要存2000格式呢

因为CAD版本只向下兼容

这样用2002 2004 2006都可以打开了

方便操作

别在这里在说,你还用R14

那么我会说你太落后了~

CAD中的文件格式还是比较多的

比如:dwt,dxf,dwg等格式

这些文件格式都是可以用迅捷CAD编辑器打开的。

11.【如果想下次打印的线型和这次的一样怎么办】

换言之.【如何保存打印列表】

op选项-----打印------添加打印列表

但在这之前,你得自己建立一个属于自己的例表

表告诉我你不会建

~~~~~~~

12.【如果在标题栏显示路径不全怎么办】

op选项---------打开和保存----------在标题栏中显示完整路径(勾选 )即可

13.【目标捕捉(OSNAP)有用吗】?

答:用处很大。尤其绘制精度要求较高的机械图样时,目标捕捉是精确定点的最佳工具。Autodesk公司对此也是非常重视,每次版本升级,目标捕捉的功能都有很大提高。切忌用光标线直接定点,这样的点不可能很准确。

14.【为什么绘制的剖面线或尺寸标注线不是连续线型】?

答:AutoCAD绘制的剖面线、尺寸标注都可以具有线型属性。如果当前的线型不是连续线型,那么绘制的剖面线和尺寸标注就不会是

连续线。

15.【如何减少文件大小】?

答:在图形完稿后,执行清理(PURGE)命令,清理掉多余的数据,如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等,可以有效减少文件大小。一般彻底清理需要PURGE二到三次。

-purge,前面加个减号,清理的会更彻底些,哈,我还没试呢,你先试下

★补充:

方法二:用WBLOCK命令。

  把需要传送的图形用WBLOCK命令以块的方式产生新的图形文件,把新生成的图形文件作为传送或存档用。目前为止,这是笔者发现的最有效的“减肥”方法。现简明示例如下:

  命令: wblock

  (在弹出的对话框中输入文件名及文件存放位置,由于非常简单,故在此省略对话框图形)

  定义的名字: (直接回车)

  给一个基点:(任选一点)

  选择物体: (选择完毕后回车)

  这样就在你指定的文件夹中生成了一个新的图形文件。

笔者对自己的DWG文件用两种方法精简并对比效果发现,精简后的文件大小相差几乎在5K以内!(我也是刚看完别人的贴,哈哈,我还没试呢,就急着发上来,我们一起试试去,哦耶~)

16.【如何将自动保存的图形复原】?

答:AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO?.SV$文件中,找到该文件将其改名为图形文件即可在AutoCAD中打开。

一般该文件存放在WINDOWS的临时目录,如C:\WINDOWS\TEMP。

补充:

默认状态下*.sv$文件的存放位置:win9x:一般该文件存放在WINDOWS的临时目录,如C:\WINDOWS\TEMP;winnt/2000/xp:

开始菜单->运行,输入%temp%,(有可能%tmp%也行),确定

17.【为什么不能显示汉字?或输入的汉字变成了问号】?

答:原因可能是:

1. 对应的字型没有使用汉字字体,如HZTXT.SHX等;

2. 当前系统中没有汉字字体形文件;应将所用到的形文件复制到AutoCAD的字体目录中(一般为...\FONTS\);

3. 对于某些符号,如希腊字母等,同样必须使用对应的字体形文件,否则会显示成?号。

如果找不到错误的字体是什么,或者你眼神不太好,性子有点急,那么你从新设置正确字体及大小,,从新写一个,然后用小刷子点

新输入的字体去刷错误的字体

即可咯~~

注:(系统是有一些自带的字体

但有的时候由于错误操作,或等等一些外界因素而导致汉字字体丢失

这样会给你带来很大的不便

这时你去别人的电脑中考一些字体过来就OK了 )

18.【为什么输入的文字高度无法改变】?

答:使用的字型的高度值不为0时,用DTEXT命令书写文本时都不提示输入高度,这样写出来的文本高度是不变的,包括使用该字型进行的尺寸标注。

19.【为什么有些图形能显示,却打印不出来】?

答:如果图形绘制在AutoCAD自动产生的图层(DEFPOINTS、ASHADE等)上,就会出现这种情况。应避免在这些层

知道不

20.【DWG文件破坏了咋办呀】

答:文件---绘图实用程序---修复.选中你要修复的文件.

此方法百分之50有效

有人也会用recover

介意不过.如果你有设自动保存.在某些情况下.

比如.停电后.电脑有UPS的情况.还要做事的话.建议马上手动备份后再做事.不然有时候.会自动保存的时候.一下没电了.那就完了.就不能修复了.因为只保存了一半就关机了.

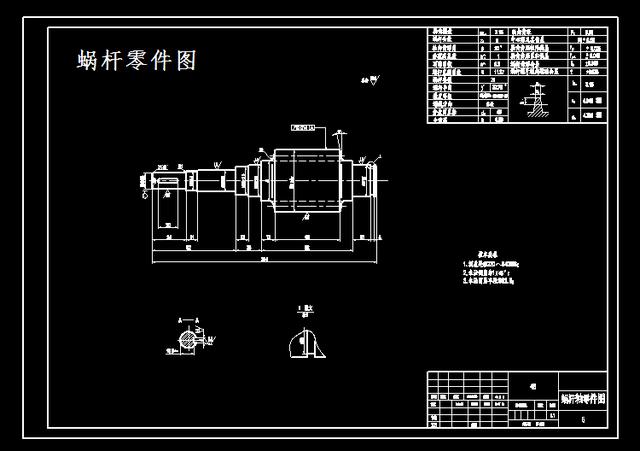

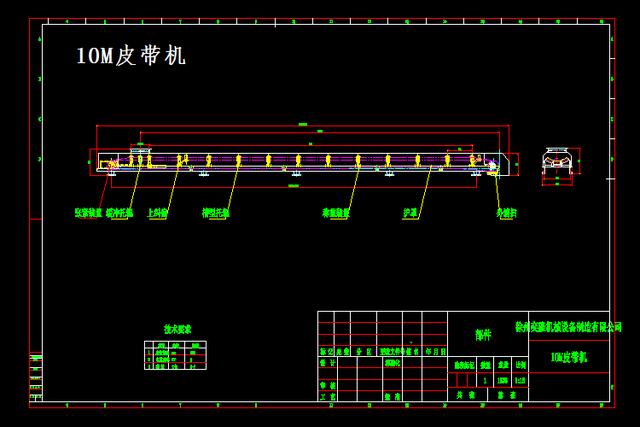

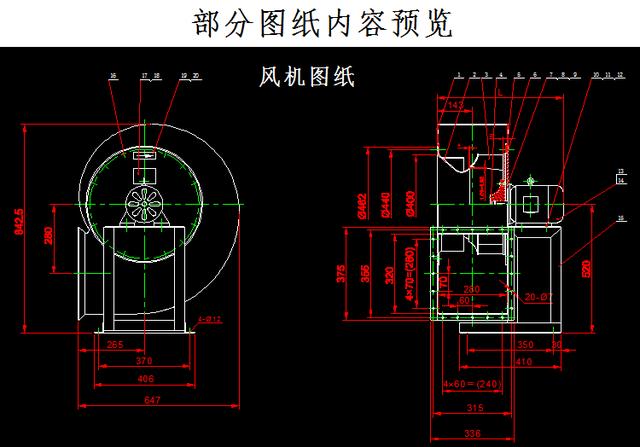

下面分享给大家一些图纸资源(有需要的可以私信或者留言哦)

29个CAD常见问题及解决方法汇总一,70%的人不会(附带图纸资源)

29个CAD常见问题及解决方法汇总一,70%的人不会(附带图纸资源)

29个CAD常见问题及解决方法汇总一,70%的人不会(附带图纸资源)

29个CAD常见问题及解决方法汇总一,70%的人不会(附带图纸资源)
