如何将CAD视口内的图形与视口边界或图纸空间图形对齐?

时间:2018-07-05 13:45作者:图纸之家点击:

有时在布局空间定义一个尺寸和图形空间的图形或图框匹配的视口后,希望图形能跟视口匹配;有时我们在图纸空间标注好视口中的图形后不小心进视口平移了图形,导致图形跟标注不匹配了;在这些情况下,如果想通过平移来对齐不太容易。第一种情况还可以通过调整视口夹点、裁剪和设置视图等方法解决,第二种情况就比较难办了。

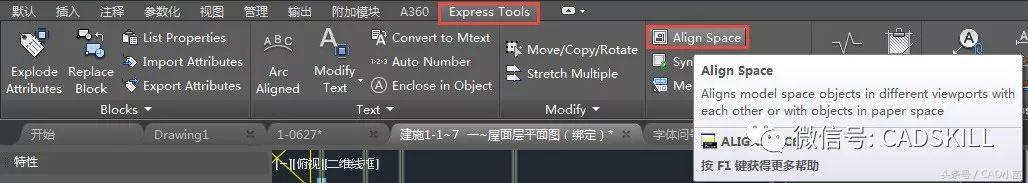

如果你安装了扩展工具(EXPRESS TOOL),这个问题就好办了,因为AUTOCAD的扩展工具中提供一个对齐空间ALIGNSPACE的工具,如下图所示。

如何将CAD视口内的图形与视口边界或图纸空间图形对齐?

这个功能跟对齐AL类似,只是要分别在模型空间和图纸空间中指定的对齐点,然后根据对齐点对局视口的视图进行平移、缩放和旋转。

在模型空间和图纸空间各取一个点,可以平移视口中的视图来对齐位置。如果各取两个点,不仅会平移来对齐位置,还会缩放甚至旋转视图来匹配尺寸和方向。如果只需要对齐,在提示指定第二点的时候回车就好。

下面我们来看一下两种典型的应用场景。

图形与标注对齐

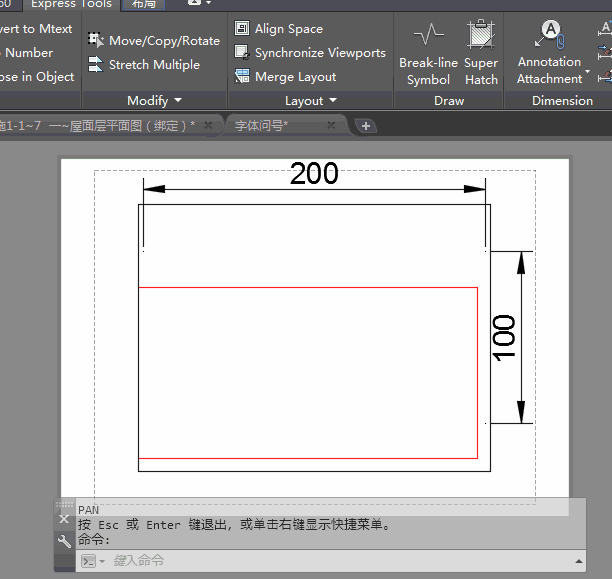

假设视口内图形被平移后跟标注位置对不上了,用ALIGNSPACE选取一个点来对齐就可以了,如下图所示。

如何将CAD视口内的图形与视口边界或图纸空间图形对齐?

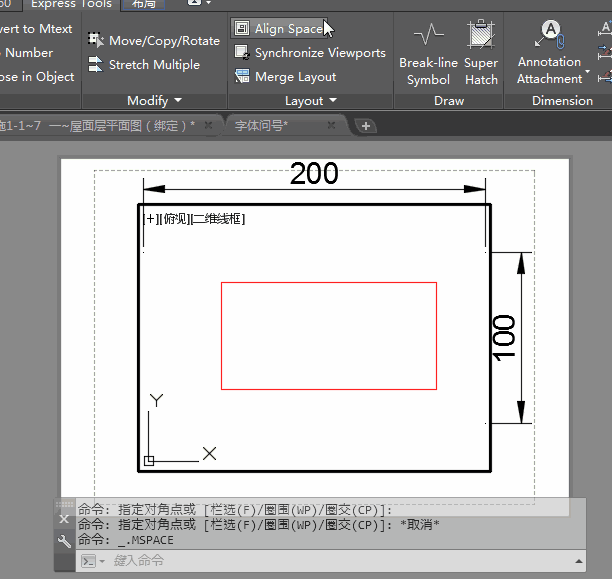

如果图形不仅被平移了还被缩放了,就需要制定两个点来对齐了,如下图所示。

如何将CAD视口内的图形与视口边界或图纸空间图形对齐?

图形或图框与视口边界对齐

首先我们要建立一个尺寸和图形匹配的视口(按照图形以打印比例放大或缩小),然后就可以利用此功能来对齐了。

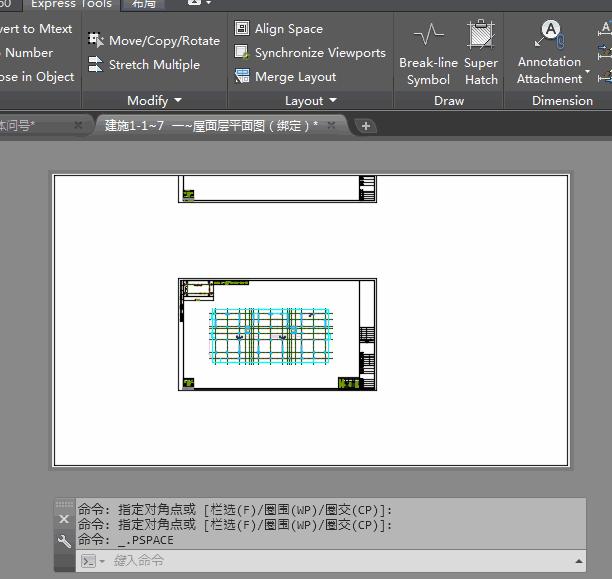

如果事先设置好了视口比例,我们首先要进入视口,平移到能显示图形的对齐点,然后就可以用ALIGNSPACE来对齐了,如下图所示。

如何将CAD视口内的图形与视口边界或图纸空间图形对齐?

开始不设置视口比例都没有关系,只不过需要选择两个对齐点罢了,只要在视口中将两个用来对齐的点显示出来,就可以进行匹配了,如下图所示。

如何将CAD视口内的图形与视口边界或图纸空间图形对齐?

如果感兴趣的话,还可以试试模型空间和图纸空间两个点方向不平行的情况,看看视图旋转是什么效果,当有这种需求的时候这个命令是否能用得上。

扩展工具里确实隐藏了不少有用的工具,扩展有些现在已经成了CAD高版本的标配功能。由于功能比较多,很多功能我也没有细看,之前介绍过几个比较常用的工具,比如图块替换、超级填充、删除重线等等,对齐空间这个工具也是网友推荐的,大家如果发现哪个功能可以解决什么特定的问题,也不妨告诉我。
