在网上发现有不少人问类这样问题，也有不少文章讲这个问题，方法基本差不多，例如沿线段画多段线（PL），或者用多段线编辑（PE）命令将多条线段转成连 续的多段线，然后通过LIST或属性框获取多段线的长度。这种方法确实比较简单，大家通常能想到，这里就不再详细介绍了。

实际上CAD已经考虑了这种需求，在查询距离DI的命令中加了选项，利用DIST(DI)命令就可以完成多个连续距离的测量，具体操作如下：

1、输入DI命令，回车，首先根据提示捕捉确定第一点。

确定完第一点后，注意命令行提示，可以看到CAD高版本增加了一个：多个（M）选项。

2、输入M，回车。

会看到有多了很多选项，如圆弧(A)/长度(L)/放弃(U)/总计(T)。

3、如果只是测量连续的直线段，我们依次捕捉连续直线的端点，选完最后一点后回车即可。

我们可以看到软件会自动累加距离，操作提示如下：

指定第一点:

指定第二个点或[多个点(M)]: m

指定下一个点或 [圆弧(A)/长度(L)/放弃(U)/总计(T)]<总计>:

距离 = 4796

指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]<总计>:

距离 = 11395

指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]<总计>:

距离 = 13413

指定下一点或 [圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计(T)]<总计>:

距离 = 13413

假设我们不想将这些线段转换成多段线，或者这些连续距离并不是由首尾相连的线段构成的（也就是无法直接转换成PL线），可以用上面介绍的方法。

--提示：下面是广告，不是本文图片--

CAD高版本的距离查询(DI)命令在输入M选项后，看到的选项与多段线（PL）类似，如[圆弧(A)/闭合(C)/长度(L)/放弃(U)/总计 (T)]，就是去掉了宽度选项，增加了一个总长选项，使用方法也跟PL线的参数也类似。也就是说CAD软件采用的方法跟我们以前用的方法类似，也是绘制一 条PL线，然后返回多段线的长度。参数的详细解释可以看CAD的帮助，这里只简单介绍一下：

A圆弧：可以测量圆弧的长度，输入A后弹出的绘制圆弧的选项与PL线一样，输入L可以切换回直线段。

C闭合：测量两端距离后这个参数才会出现，测量封闭区域时使用。

L长度：即使图中没有可捕捉的点，可以在原有的长度基础上再增加一个长度，方向会沿着上一条线段的方向延伸。

看了一下AUTOCAD 2007的DI命令还没有M选项，到2010以后版本都有这些选项，具体哪个版本加的不清楚，国产CAD，如浩辰CAD也增加了这个选项。

查询距离DI命令虽然比较灵活，但如果线段的段数比较多，一段段地测量还不如转换成多段线方便，因此需要根据具体情况来决定使用哪种方法。

其他可生成多段线的命令

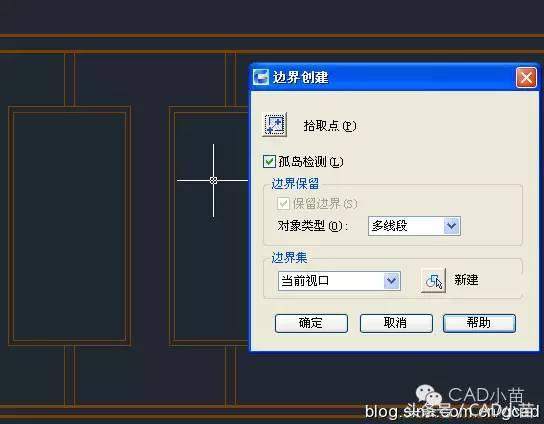

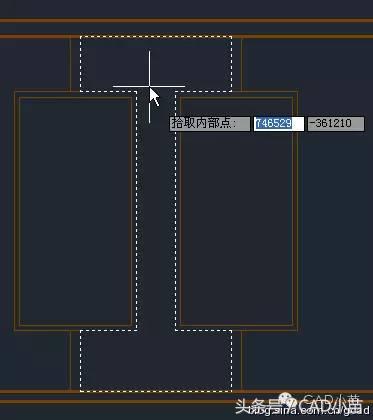

转换多段线的方法也不止多段线编辑（PE）这一种，如果是有多个图形围成的封闭区域，可以用边界（BO）命令通过拾取点的方式生成多段线边界，如下图所示。

如果想知道一个填充区域的边界长度，可以直接选中填充后右键，在右键菜单中选择“生成边界”。如果低版本CAD右键菜单没有这个选项，可以双击填充，在填充编辑对话框中点重新生成边界，可以将边界生成多段线。

如果对CAD的命令、参数有全面的了解，在遇到问题时就可以迅速找到最简单的解决方法。在操作时大家要关注命令行提示，估计很多人虽然用的是CAD高版本，也没有注意和研究过DI命令的M选项。
