CAD中如何输入上下标,如何输入平方、立方?

时间:2018-03-08 19:48作者:图纸之家点击:

在CAD中有时需要输入上下标的文字,例如平方、立方等,还有时需要分数,这些效果只能在多行文字里利用多行文字的堆叠功能来实现。下面就简单给大家介绍一下堆叠功能的使用方法。

CAD中如何输入上下标,如何输入平方、立方?

CAD堆叠功能

输入T,回车,在图中指定两点作为多行文字的外框,就可以进入多行文字编辑器。

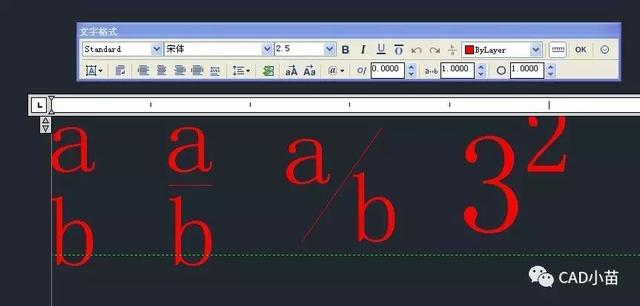

在低版本中多行文字编辑是一个浮动的对话框,到后期版本,文本输入部分变成了透明的,并且是跟图片效果一致,顶部有一个工具栏,到了更高的版本,工具栏被放到了顶部的命令面板。

CAD中如何输入上下标,如何输入平方、立方?

CAD中如何输入上下标,如何输入平方、立方?

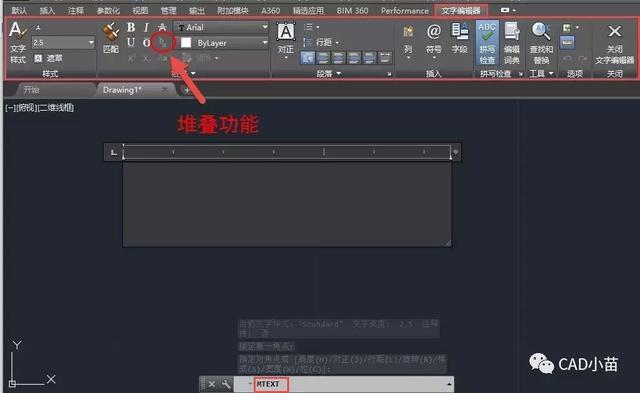

工具栏或面板中b/a的按钮就是堆叠按钮,但正常状态下这个按钮是灰色的,也就是不能用,我们必须输入必要的堆叠符号,将堆叠符号和文字都选中后才能使用。

堆叠符号有三种: 分别是“^”,“/”和“#”,在文字前后加上一个类似符号,然后将此符号和文字一起选中后点堆叠按钮,就可以写出上下标和分数的效果。

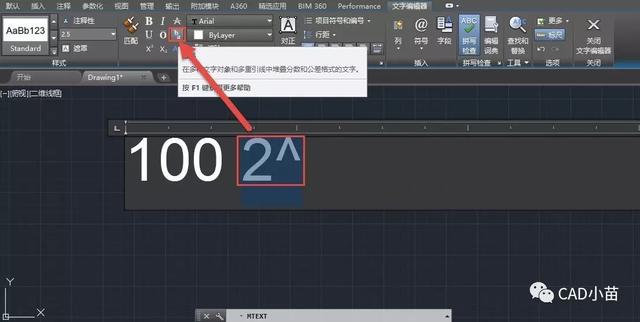

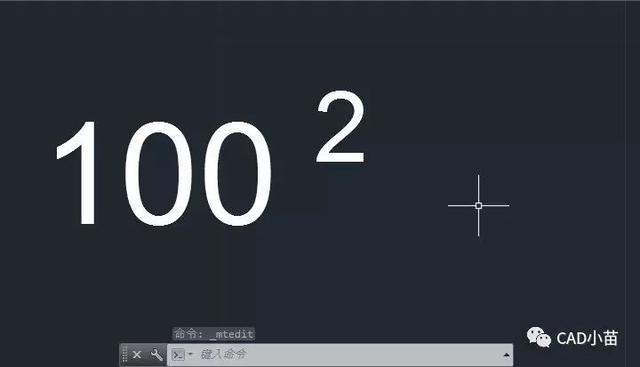

例如你输入“2^”,选中这两个字符后点堆叠按钮后就可以得到平方的效果。

CAD中如何输入上下标,如何输入平方、立方?

CAD中如何输入上下标,如何输入平方、立方?

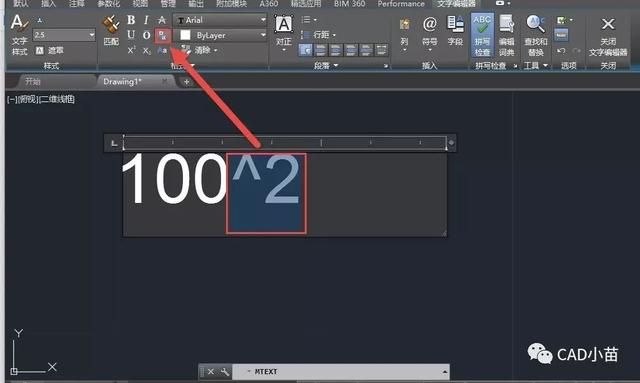

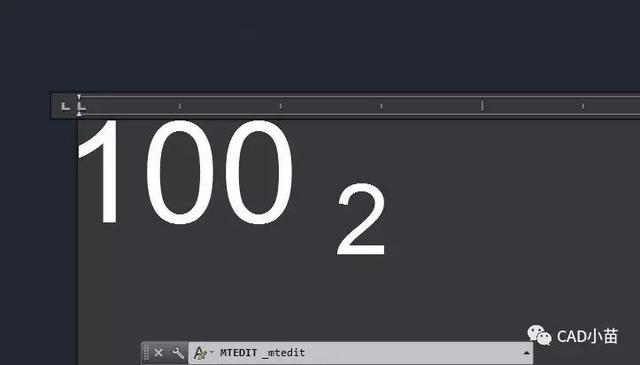

如果输入“^2”,选中这两个字符后点堆叠按钮后就可以得到下标的效果。

CAD中如何输入上下标,如何输入平方、立方?

CAD中如何输入上下标,如何输入平方、立方?

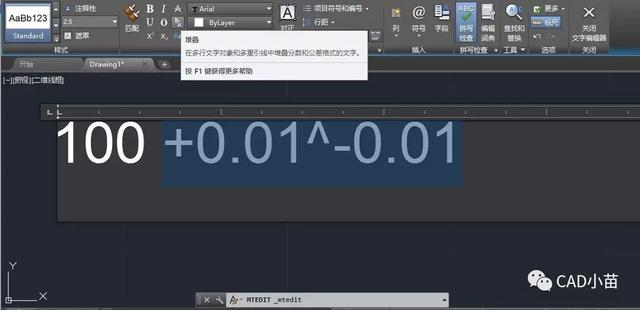

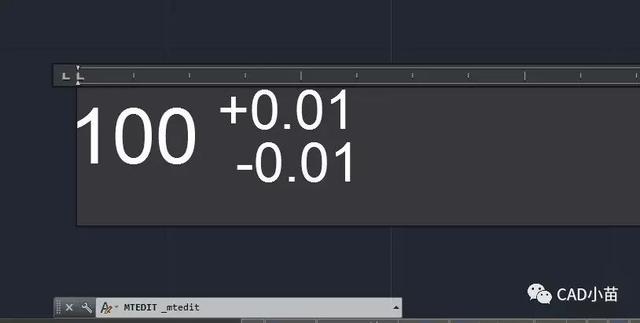

如果我们输入 0.01^-0.01,然后将他们都选中后单机堆叠按钮,就可以得到公差的效果,如图所示。

CAD中如何输入上下标,如何输入平方、立方?

CAD中如何输入上下标,如何输入平方、立方?

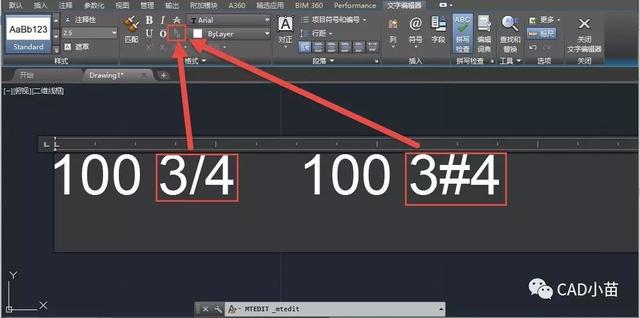

另外两个堆叠符号类似,我们可以在另外两个堆叠符号前后写上数字后,单击堆叠按钮,看看堆叠的效果。

CAD中如何输入上下标,如何输入平方、立方?

不用堆叠输入平法和立方

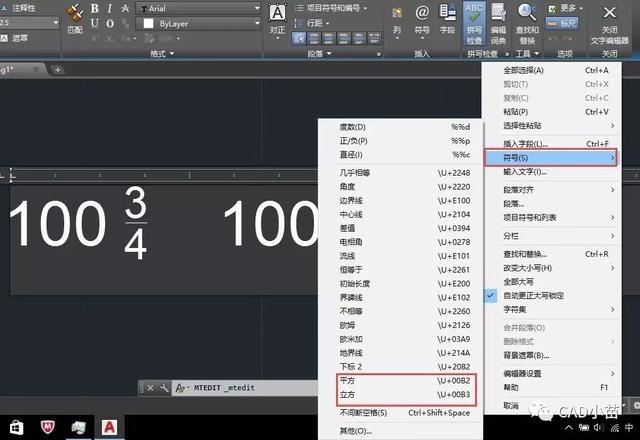

只是单纯的平方、立方,用堆叠输入比较麻烦,如果输入公差的话堆叠文字显示是最好的选择,平方和立方还有更简单的输入方法,在多行文字编辑器中右键,在右键菜单的“符号”列表中可以找到平方、立方等很多符号,直接从列表中选取就好了,如图所示。

CAD中如何输入上下标,如何输入平方、立方?

如果你能记得编码的话,直接输入\u 00B2和\u 00B3也可以。如果你选中的字体是宋体这种操作系统自带的TTF字体的话,在单行文字中也可以直接输入编码。单行文字中还支持%%u(下划线)、%%d(度数)、%%c(直径)、1(钢筋符号)等等,有些字体里也支持用类似符号支持平方和立方的输入。网上也有很多类似的说明,但针对这些说明必须找到对应的字体,否则牛头不对马嘴就完全没有用了。

设置堆叠特性和自动堆叠

堆叠文字的大小有默认值,如果默认值不满足要求,可以选中堆叠文字后单击右键菜单,再右键菜单中会出现非堆叠和堆叠特性选项,非堆叠就是将堆叠文字恢复成不堆叠状态,单击堆叠按钮也可以达到这个效果。

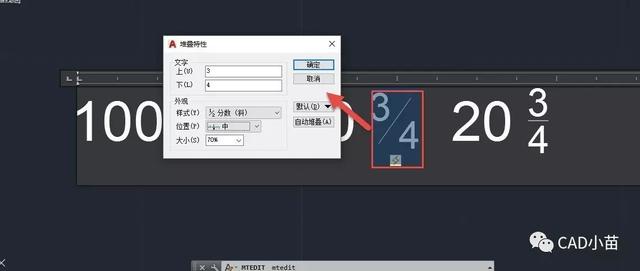

在右键菜单中单击堆叠特性,可以打开堆叠特性对话框,如图所示。

CAD中如何输入上下标,如何输入平方、立方?

在对话框中可以设置文字的内容、堆叠的样式、位置和大小,大家可以调整各项参数看一下效果。

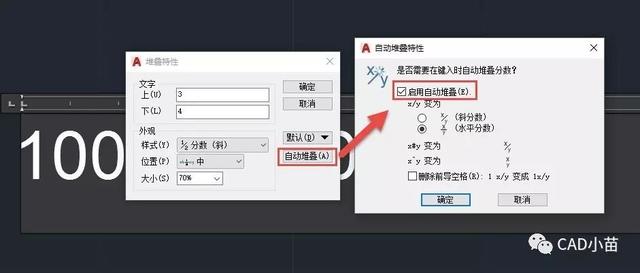

在对话框中单击“自动堆叠”按钮,可以打开自动堆叠设置,有些版本在多行文字编辑器的右键菜单中就可以直接调整自动堆叠的设置。

CAD中如何输入上下标,如何输入平方、立方?

自动堆叠设置后,比如我们输入 3^4后输入一个空格,前面的3^4就会自动变成堆叠的效果,无需再去点堆叠按钮。、

以上技巧适用于AUTOCAD和浩辰CAD等类似CAD软件,只是多行文字编辑器的界面略有不同。有些低版本不支持自动堆叠设置。

更多CAD使用技巧请关注我的头条号和公众号。
