旋转也是最基础的编辑命令，基本操作也没有什么难度，但相对比移动就复杂一些，而且有更多的技巧。

移动的常规操作

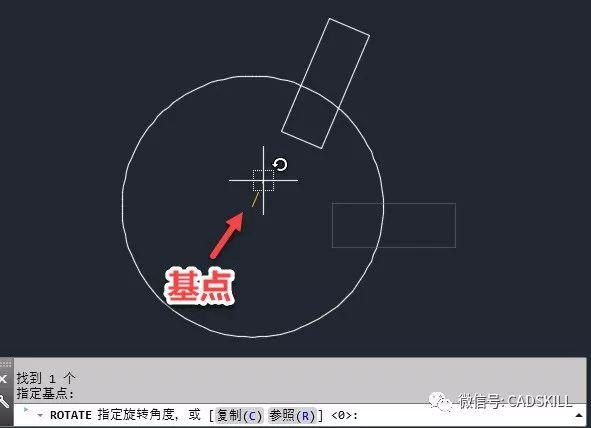

移动的常规操作就是先指定基点，也就是旋转的中心点，然后指定一个角度，可以直接输入角度值或用光标确定一个角度，如下图所示。

常规操作没有必要细讲了，我们重点关注旋转的另外两个选项：复制和参照。

旋转时复制

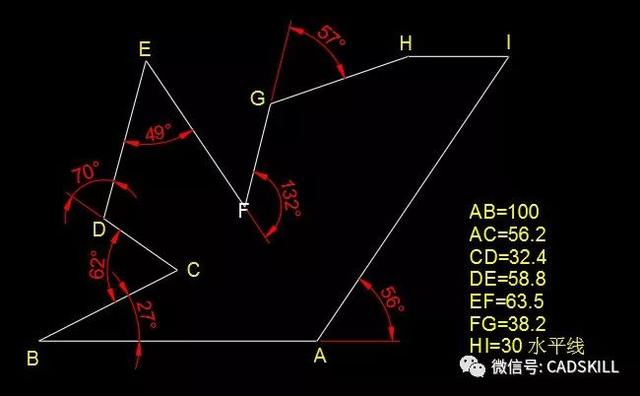

这个选项很好理解，就是在旋转时，保留原图形，然后再指定角度方向再复制一个图形。这种操作不仅仅用在沿圆周旋转复制图形，更多地应用在绘制给定夹角的图形，如下图所示。

上图种只有少数的角度是直接给出的跟水平方向X轴的夹角，更多给出的是跟上一段的夹角。由于这些角度并不是15、30、60这样有规律的角度，也没有办法利用极轴，最简单的办法就是利用旋转的复制选项。

旋转复制时顺时针方向角度应该输入负值。如果对具体操作不了解，可以去学者做一下上面的练习。

公众号教程：CAD绘图练习（四十七）——角度练习

旋转时参照其他图形的角度

旋转还有一个参照参数，也就是旋转时利用参照图形的角度，通常用于将图形或文字旋转到与图中的线平行。

选择参照方式后，会提示输入参照角度和新角度。参照角度可以输入角度，比如被旋转的图形是水平的，就直接输入0，也可以从图中拾取两点。指定新角度的方式取决于旋转图形和参照图形的位置。

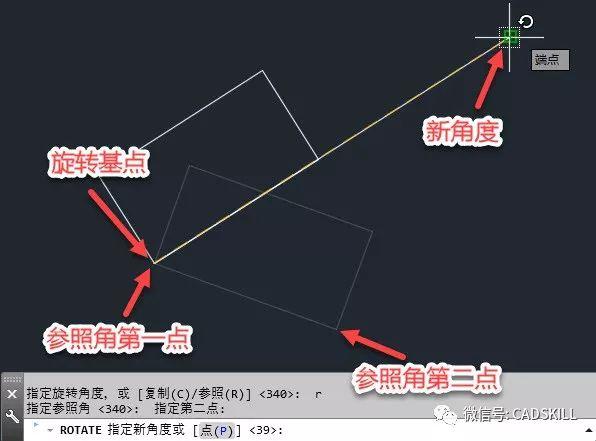

如果旋转图形的基点在参照线上的话，指定新角度的时候可以拾取参照线上的点即可，如下图所示。

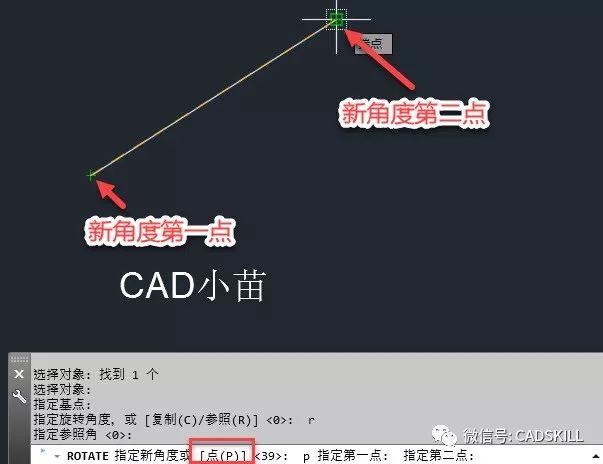

如果被旋转的图形不在参照线上，在指定新角度的时候，需要输入P选项，通过两个点来拾取新角度，如下图所示。

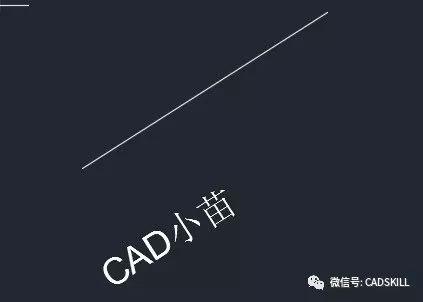

旋转后的效果如下图所示。

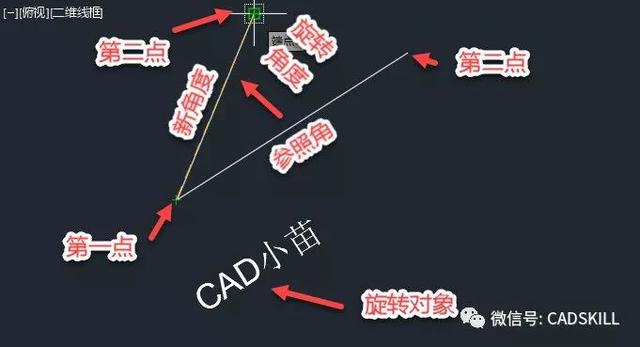

当然旋转参照的角度还有其他应用，比如说要旋转的角度是两条参照线的夹角，选参照角和新角度的时候就需要选择参照线的点，如下图所示。

上面只是通过几张图简单讲解了一下旋转参照参数的几种应用，实际操作步骤打开可以试一下，然后想想在什么样的场景下会用到这个参数。

旋转命令的参照选项的操作确实有点复杂，还好，大多数时候我们都知道图形要旋转的角度，平时需要用到的时候并不多。
