CAD拉伸S命令选择对象的技巧

时间:2018-03-24 22:11作者:图纸之家点击:

拉伸STRETCH命令是一个很简单又很特殊的命令,说简单,是因为他的操作和选项很简单,几乎跟移动M一样;说特殊,是因为这个命令选择对象的方式于其他命令不同。其他命令要么选择整个对象操作,如移动、旋转、复制、镜像、缩放等,要么单击图形要被编辑的部分,如延伸、修剪、拉长等,而拉伸S命令不仅可以选择整个对象,也可以选择图形的一部分进行操作。低版本CAD拉伸命令必须先执行命令后选择对象,现在的版本可以支持先选择图形后拉伸了。

CAD拉伸S命令选择对象的技巧

公众号写过专门介绍拉伸的文章,在介绍捕捉自from时也讲过,这里不再详细介绍实际操作,重点介绍一下拉伸的选择技巧。

公众号文章:结合实例讲解CAD捕捉自(From)的用法?

拉伸只移动图形被选中的顶点

如果只想调整图形某一个方向的尺寸功能的时候可以使用拉伸功能,选择图形时必须注意:

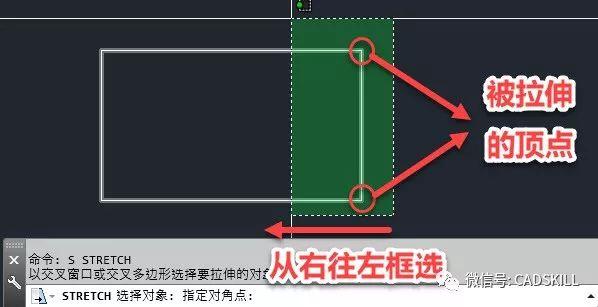

从右往左框选要被移动的顶点,如下图所示。

CAD拉伸S命令选择对象的技巧

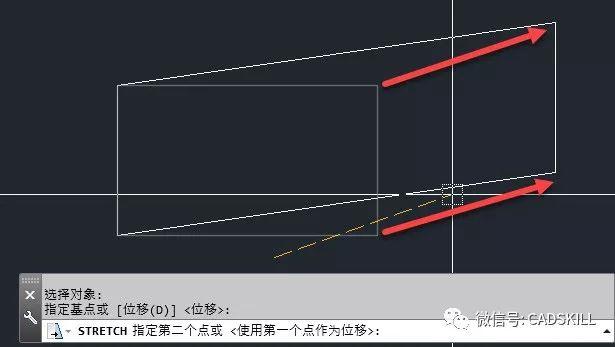

选择后整个对象虚显,并看不到那些点被选中,在指定基点后移动光标时可以看到哪些顶点跟随光标移动,如下图所示。

CAD拉伸S命令选择对象的技巧

选择完图形或顶点,回车确认后,拉伸的选项跟移动完全相同,也分基点目标点和位移方式,后续的操作跟移动一样,可以参看之前关于移动的文章:CAD最简单的编辑命令:移动M也有技巧

注意:有些二位图形是无法拉伸的,例如圆或椭圆这些无法变形的图形,如果你框选了圆和椭圆的一个象限点,拉伸时它们不会动,如果框选了三个象限点,拉伸时它们会跟随移动。

图形如果被全部选中后拉伸等同于移动

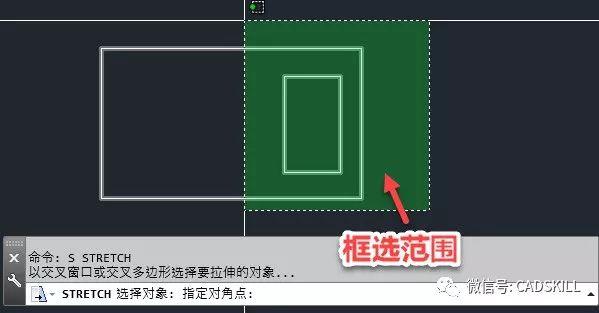

图形无论是通过点选、框选、组等各种方式被全部选中,就相当于所有顶点在拉伸将一起移动,因此拉伸时等同于移动。

CAD拉伸S命令选择对象的技巧

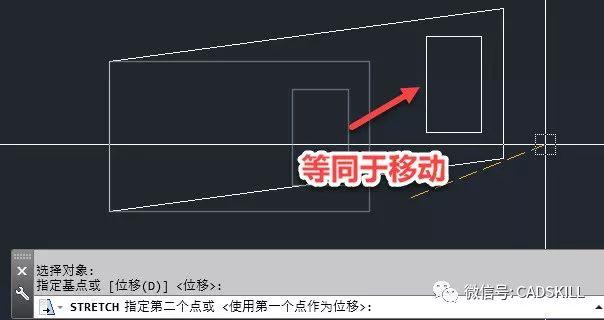

拉伸的效果如下:

CAD拉伸S命令选择对象的技巧

拉伸时多次框选选择需要注意的问题

在拉伸时我们可以多次框选不同图形上的顶点,但无法多次框选一个对象上的不同顶点。

框选多个图形上的顶点,可以一次框选,也可以分多次框选,如下图所示。

CAD拉伸S命令选择对象的技巧

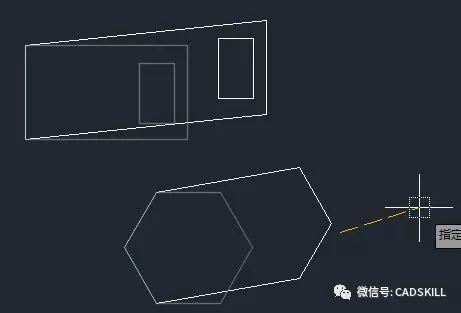

拉伸后的效果如下图所示。

CAD拉伸S命令选择对象的技巧

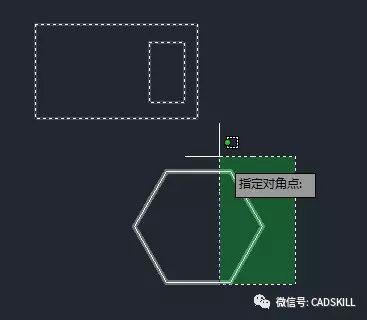

当已经框选了某个对象的部分顶点后,还想添加其他顶点一起拉伸,会发现后面的选择不起作用,不会添加到前面的选择中,也不会替换之前的选择。比如我们先框选了六边形的右侧三个顶点,然后接着框选六边形左侧的一个顶点,如下图所示。

CAD拉伸S命令选择对象的技巧

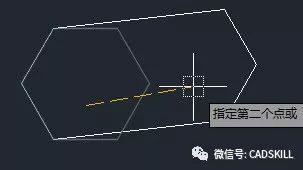

选定基点后拉伸可以看到只有先框选的三个顶点移动了,后框选的点没有动。

CAD拉伸S命令选择对象的技巧

如果要改变一个图形的横向或纵向尺寸,必须分两次来拉伸,先选择左右一侧顶点横向拉伸一次,然后在选择上下一侧的顶点竖向拉伸一次。

正因为拉伸选择对象时有这些特点,所以初学者容易糊涂,为什么有时候图形会移动,有时图形会被拉伸,其实也很好记,总结一下:

只有被选中的顶点会被移动,对象被选中等同于所有顶点被选中,一次拉伸操作中不能多次框选同一个对象上的顶点。

更多CAD使用技巧请关注我的头条号或公众号。
