在填充时，首先要选择填充图案，然后就是要设置填充比例了。昨天给大家介绍了设置填充图案的一些问题和技巧，其实讲解的过程中也多次提到了填充比例的问题，比如填充比例过小或过大都有可能导致图案填充显示成SOLID填充，今天再将填充比例设置其的他相关问题和技巧给大家介绍一下。

一、填充比例应该如何设置？

CAD绘制的图纸尺寸差别很大，有的机械零件图的尺寸只有几毫米甚至更小，而一些市政或地形图图纸尺寸可能是几十千米，但填充图案的单元尺寸是固定的，他们可能相对填充区域过大或过小，在填充前最好能预设一个比较合理的比例值，这个比例值应该怎么设置呢？

其实有一个简单的方法，如果我们使用的是CAD标准的填充图案，首先要确定我们的图纸会按什么比例打印，可以先将填充比例先按打印比例来设置，比如我们的图纸要按1:1打印，就不用改默认比例；如果图纸要缩小打印，比如1:100打印，就先设置成100，1:1500打印，就预设成1500；如果图纸要放大打印，比如10:1，比例就先设置成0.1。

用这种方法，基本可以保证填充时图案基本显示正常，然后我们可以根据需要再进行调整。但如果我们选错了填充图案，这种方法可能就不合适了。

要设置好比例，要对填充图案的定义有一定的了解，可以看看公众号之前发表的文章：

CAD填充比例是怎么算的？

二、两张图纸中填充图案和比例都相同，为什么看上去却差别很大？

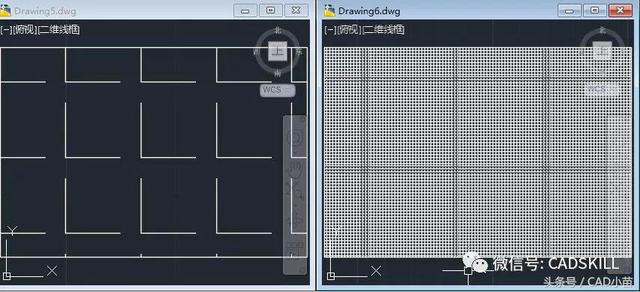

不知道有人遇到过这个问题没有，在两张图纸中，两个看上去差不多甚至一样的区域，使用相同的填充图案，比例也相同，但却看起来差别很大，如下图所示。

上图中矩形的尺寸完全相同，填充图案都是ANGLE，比例都是1，但可以看到密度差很多，这是为什么呢？

很多人知道CAD自带的填充文件有两个，一个是acad.pat，一个是acadiso.pat，但很多人不知道它们有什么区别，更不知道使用哪个文件跟什么设置有关系。

CAD自带的样板文件或称模板文件类似，有acad.dwt和acadiso.dwt，这两个样板文件之前介绍过，一个是英制的模版，一个是公制的模板。

如果使用英制的样板文件时会调用英制的填充文件acad.pat ，使用公制的样板文件时会调用公制的填充图案。英制的填充图案尺寸是按英寸设置的，因此单元的尺寸值会小一些；公制的填充图案是按毫米设置的，单元的尺寸值会大一些，一般是按照英制填充的尺寸乘以25.4。也就是在英制的图纸中，填充单元的尺寸要小25.4倍，相同尺寸值区域填充就会看起来更密一些。其实，区域的尺寸值虽然一样，但其实际尺寸本身就大了25.4倍。

CAD图纸采用公制或英制的填充图案实际是由一个变量控制的，这个变量就是：MEASUREMENT，设置为0时是英制，调用英制的线型和填充文件；设置为1时是公制，调用公制的线型和填充文件。

如果我们在绘图过程中才发现选错了样板文件，没有关系，只需输入MEASUREMENT,回车，将值改一下就好了。

当然，还是建议大家在新建图纸时选择正确的样板文件！关于样板文件的介绍请看之前发布的文章：你会设置和使用CAD样板文件吗？

如果错误使用英制或公制样板，还会遇到一些类似的问题，这里也简单给大家讲一下：

1、同一张图纸也会出现填充图案比例相同但密度不同的现象。

假如从一张公制的图纸将填充复制粘贴到英制的图纸上，就会出现类似的问题，反之亦然，如下图所示。

出现这种情况后，粘贴过来的填充虽然跟正常填充的比例不一样，但在移动、复制甚至保存的时候仍会维持原来的样子，因此打开的其他人的图纸中也可能发现类似的现象：相同填充图案看上去单元大小不一样。

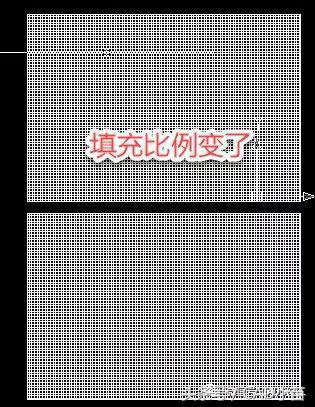

2、双击填充后打开对话框，没有修改任何参数直接确定填充就变了

在上面的例子中，双击复制过来的填充，不修改任何参数，直接确定，会发现填充变了，变成了正常填充的单元大小，如下图所示。

但这种情况在默认双击打开填充对话框的CAD版本中出现，比如2007版。在高版本双击填充不弹出填充对话框，填充不会立即变，但如果换其他图案或者再换回原来的填充图案，有会返现填充比例发生变化。

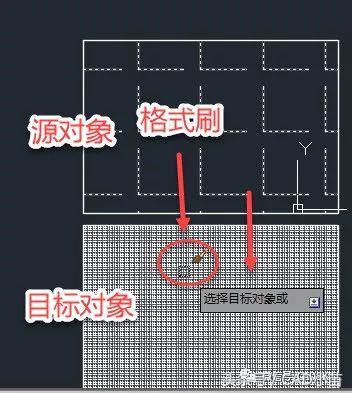

3、用格式刷来刷填充，发现跟源图形的填充比例不一样，或者刷后根本不变。

比如我们用复制过来的填充作为源对象，来刷图中其他的填充，会发现刷过填充的比例并没有变得跟源对象一样，如下图所示。

没想到，一个样板选错了，就可能导致这么多问题，上面只是我总结的几种现象，大家如果遇到类似的比例问题，就可以想想是不是因为公制或英制填充用错的问题。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件，其他CAD只是填充文件名略有区别。
